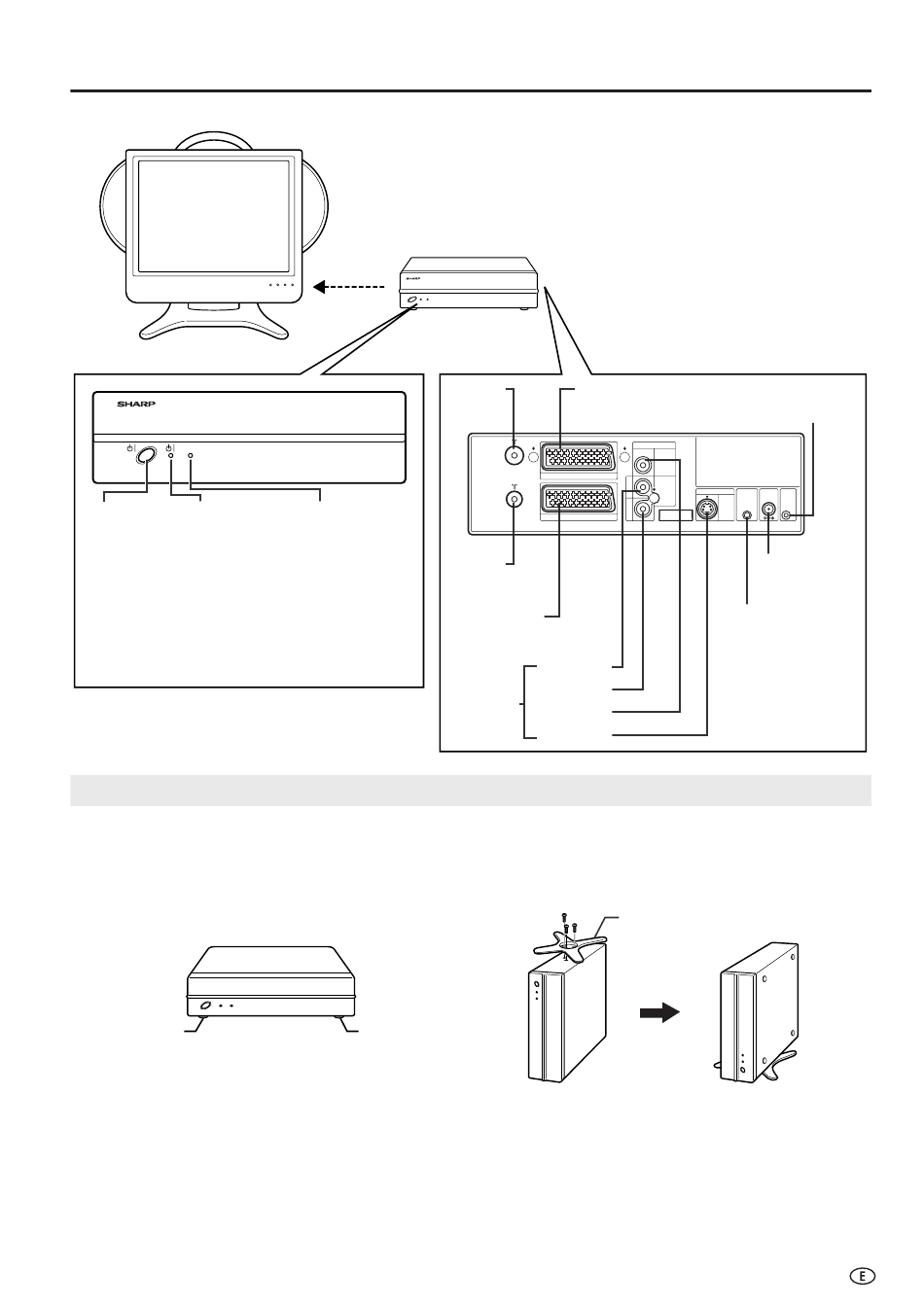

Nombres de partes del centro inalámbrico
Unidad principal
Parte delantera
Botón
Indicador de
de
alimentación
alimentación
·
Verde:
Funcionamiento
en curso
(alimentación
conectada)
·
Rojo: En espera
Colocando el centro inalámbrico en donde Ud. desea
Recomendamos colocar el centro inalámbrico en un área
en donde no haya obstáculos para impedir la transmisión/
recepción de las ondas de radio.
(No coloque el centro inalámbrico dentro de una caja.)
Colocación del centro inalámbrico
• El centro inalámbrico puede colocarse en horizontal o en vertical.
• Colocación en horizontal:
El lado en el que se encuentran los pies de goma es la
parte inferior.
Pie de goma
Downloaded from:
http://www.usersmanualguide.com/
Transmisión
SIGNAL LEVEL
Indicador
SIGNAL LEVEL
(ganancia de
recepción)
·
Verde:
Comunicación
en curso
·
Rojo:
Dificultades en la
transmisión
·
Apagado:
No hay comunicación
Indicador de alimentación
Cuando el aparato de TV se apaga con el mando a
distancia, el centro inalámbrico cambia al modo de
espera (el indicador de alimentación se enciende en
rojo). (Puede haber un retardo de unos 5 o 6 segundos.)
Centro inalámbrico
Terminal
de entrada
de la antena
IN
OUT
Terminal
de salida
de la antena
AV-IN1 (RGB)
(Euro-SCART de 21
patillas)
AV-IN3
• Colocación en vertical:
Coloque el soporte en la parte inferior del centro
inalámbrico con los tornillos que se incluyen.
Pie de goma
* Si el soporte no se coloca de forma segura, el centro
inalámbrico puede inclinarse durante su uso.
* Cuando coloque el centro inalámbrico en vertical,
asegúrese de usar el cable plano SCART a SCART
(disponible comercialmente) para la conexión. Al
utilizar este cable puede evitar que el centro
inalámbrico caiga (consulte la página 44).
Parte trasera
AV-IN2 (AV)
(AV-SCART de 21
patillas)
AV-IN3
VIDEO
AV-IN2 ( AV )
L
AUDIO
AV-IN3
R
AV-IN1 ( RGB )
AUDIO (L)
AUDIO (R)
VIDEO
S-VIDEO
Soporte del centro
inalámbrico
Terminal de
ajuste
de fábrica
IR
POWER
FACTORY
MOUSE
INPUT
SETTING
DC12V
S-VIDEO
Entrada de
alimentación
CC de 12 V
Terminal de
control
de vídeo
