Conexión de dispositivos externos (continuación)

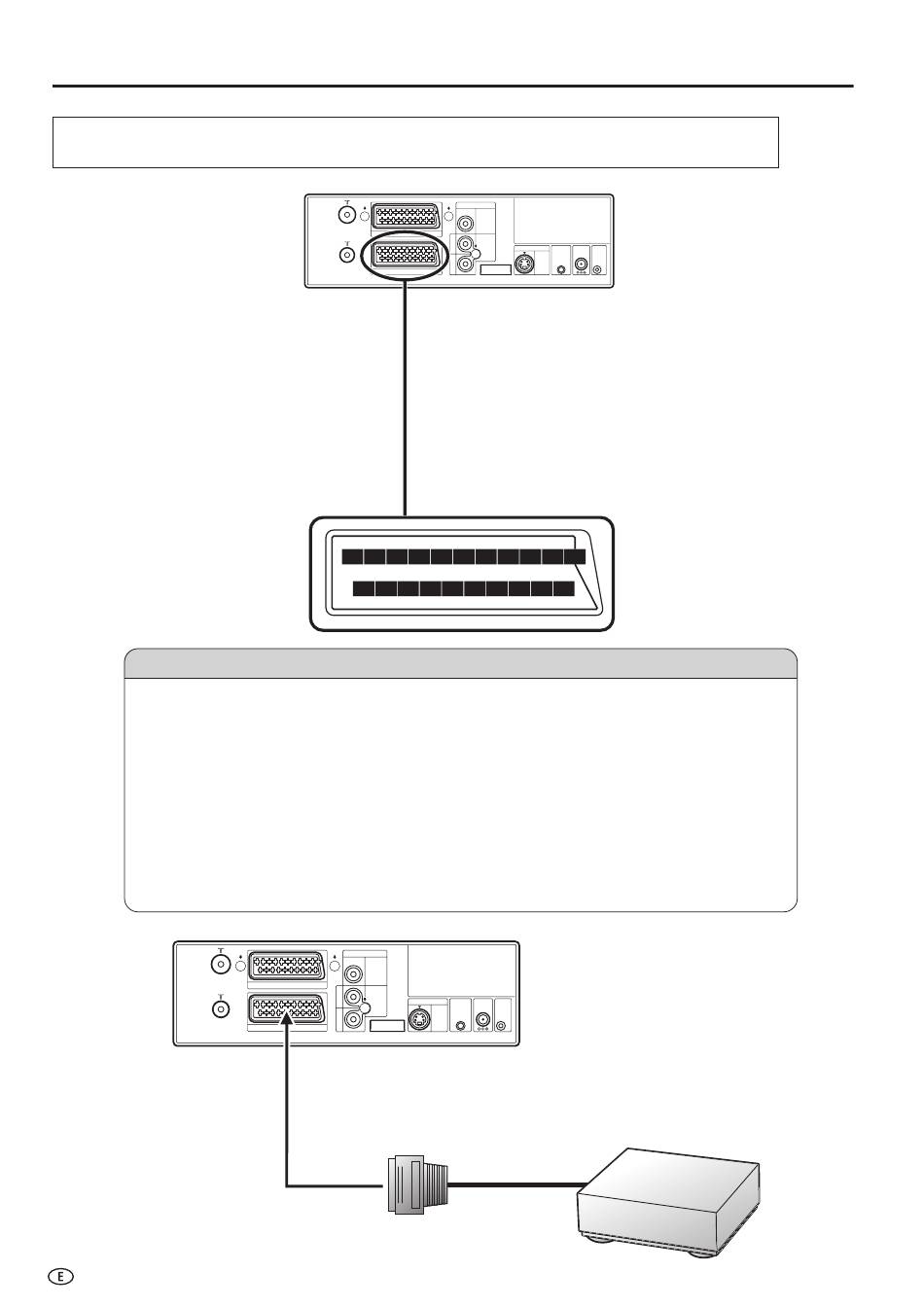

Conexión de un decodificador a través del terminal Euro-SCART de 21 patillas
(AV-IN1/RGB)
Euro-SCART de 21 patillas (RGB)
1. Salida derecha de audio
2. Entrada derecha de audio
3. Salida izquierda de audio
4. Puesta a tierra común de audio
5. Puesta a tierra para azul
6. Entrada izquierda de audio
7. Entrada azul
8. Control de audio-vídeo
9. Puesta a tierra para verde
10. No se usa
11. Entrada de verde
44
Downloaded from: http://www.usersmanualguide.com/
Centro inalámbrico
IN
OUT
1 3
2 4
Centro inalámbrico
AV-IN3
VIDEO
IN
AV-IN2 ( AV )
L AUDIO
R
OUT
AV-IN1 ( RGB )
Al terminal AV-IN1
(Euro-SCART de
21 patillas)
Conector Euro-SCART
de 21 patillas
AV-IN3
VIDEO
AV-IN2(AV)
L AUDIO
AV-IN3 IR
MOUSE
S-VIDEO
R
AV-IN1(RGB)
5 7 9 11 13 15 17 19 21
6 8 10 12 14 16 18 20
12. No se usa
13. Puesta a tierra de rojo
14. No se usa
15. Entrada de rojo
16. Control de rojo/verde/azul
17. Puesta a tierra de vídeo
18. Puesta a tierra de control de rojo/verde/azul
19. Salida de vídeo
20. Entrada de vídeo (PAL/SECAM/NTSC)
21. Clavija blindada
AV-IN3 IR POWER FACTORY
MOUSE INPUT SETTING
DC12V
S-VIDEO
POWER FACTORY
INPUT SETTING
DC12V
Decodificador
