2. Lea la información de seguridad que empieza en la página vii y la sección
3. Apague el servidor y los dispositivos periféricos y desconecte los cables de
4. Desbloquee y extraiga la cubierta lateral (consulte la sección "Instalación de la
5. Extraiga el marco biselado inferior (consulte la sección "Instalación del marco
6. Extraiga el marco biselado superior (consulte la sección "Instalación del marco
7. Ponga en contacto la bolsa antiestática que contiene la unidad con cualquier
8. Instale los puentes y los conmutadores de la unidad tal y como se indica en la
9. Extraiga el clip de sujeción de la unidad del lado de la caja de la unidad de la
1
2
3
52
ThinkServer TS200 tipos 6522, 6523, 6524, 6525, 6526, 6528, 6529 y 6530: Guía del usuario y de instalación
All manuals and user guides at all-guides.com
v Ha comprobado las instrucciones que se proporcionan con la nueva unidad
para determinar si debe establecer conmutadores o puentes en la unidad.
v Ha extraído el clip de sujeción de la unidad del lateral de la unidad que va a
extraer y lo tiene disponible para su instalación en la nueva unidad.
"Directrices de instalación" en la página 31.
alimentación y todos los cables externos.
cubierta lateral" en la página 36).
biselado inferior" en la página 38).
biselado superior" en la página 39).
superficie metálica no pintada del servidor y, a continuación, extraiga la unidad
de la bolsa y colóquela en una superficie antiestática.
documentación que se proporciona con la unidad.
bahía 1 o bahía 2. Deslice el clip de sujeción de la unidad a la parte frontal
para extraerlo de la caja de la unidad y, a continuación, coloque el clip de
sujeción de la unidad en los orificios de los tornillos del lateral de la unidad de
forma que encajen con un chasquido.

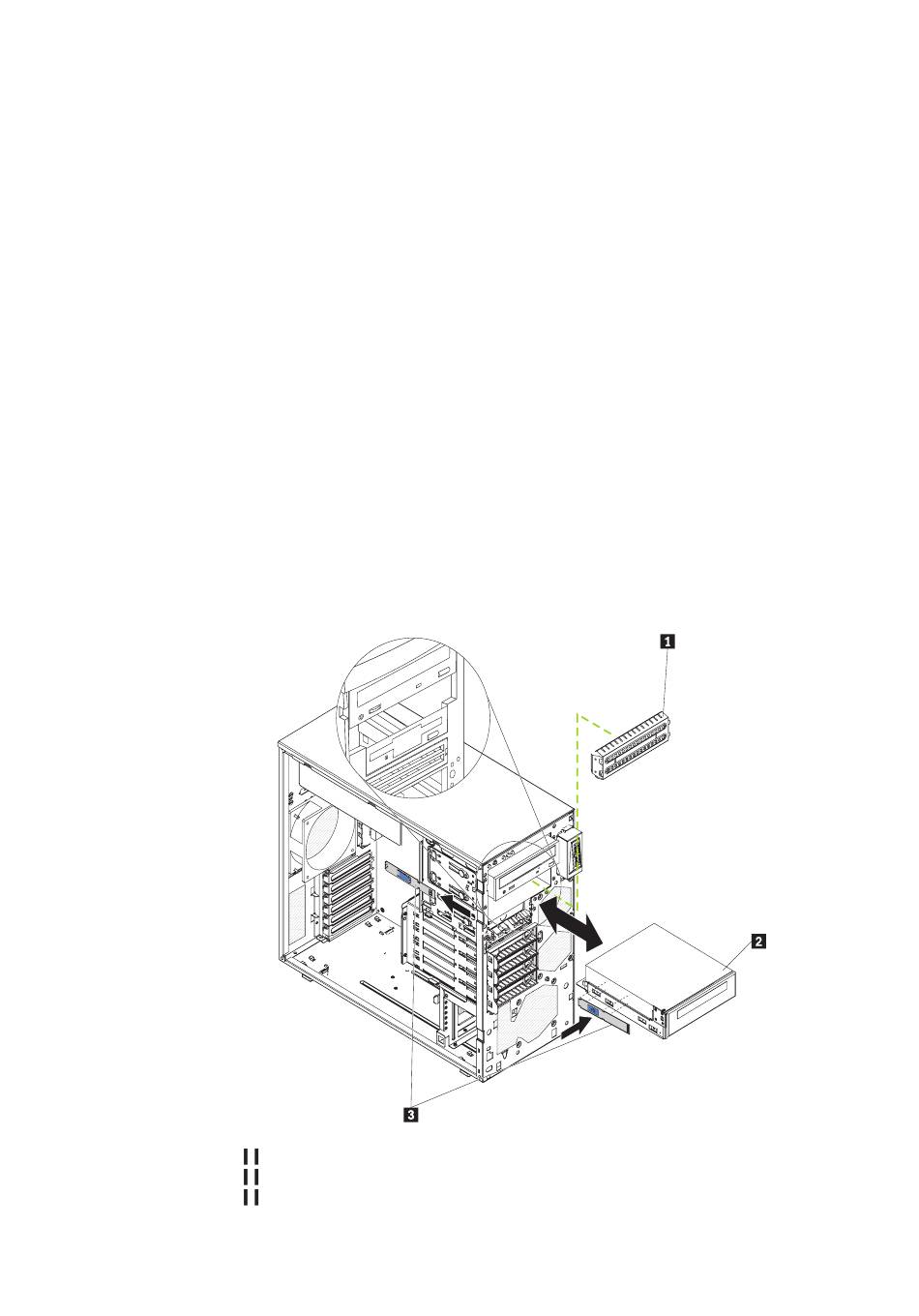

Pantalla de compatibilidad electromagnética
Unidad de cintas
Clip de sujeción de la unidad
