Guide de démarrage rapide VessJBOD série 1000

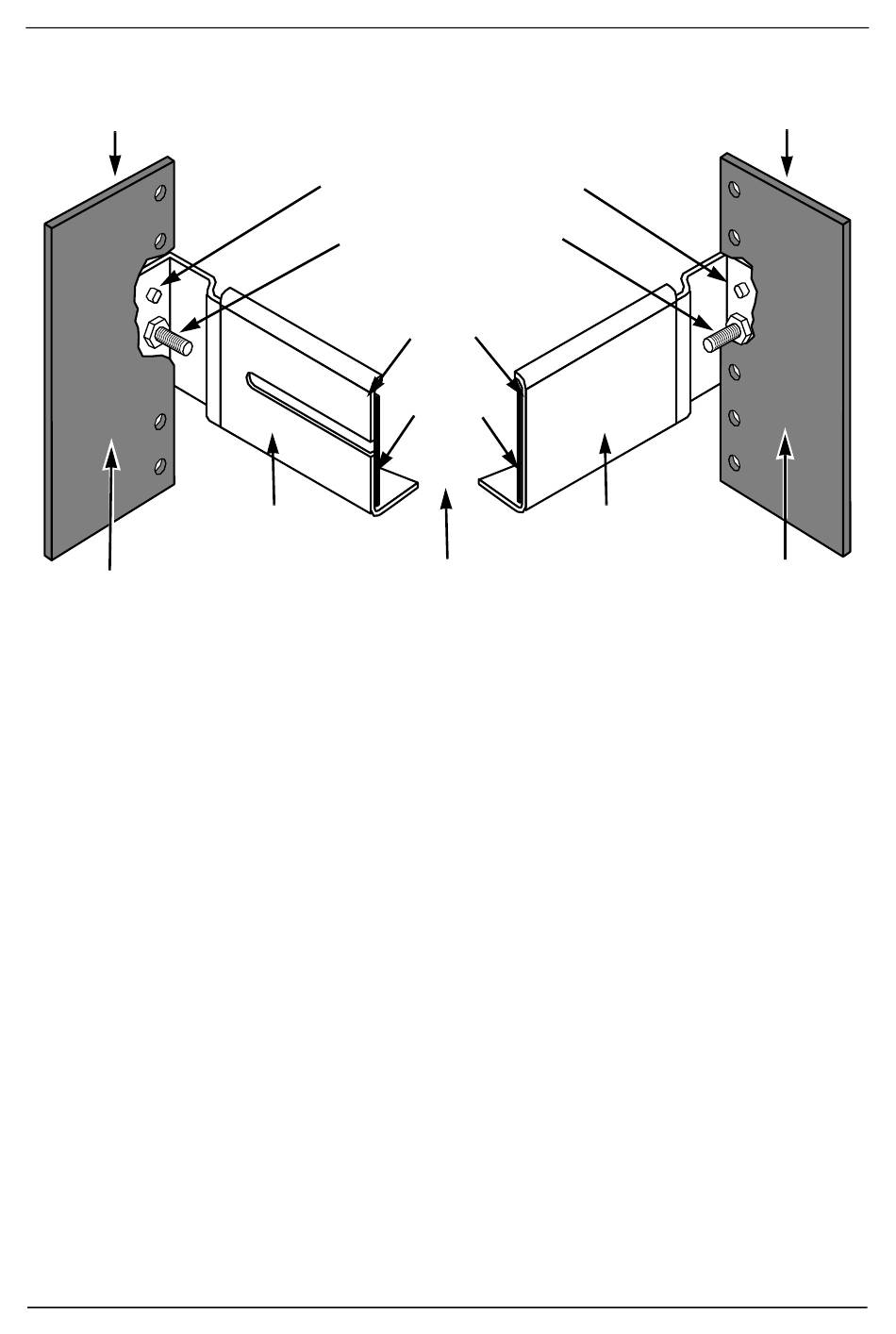

Figure 8. Schéma d'assemblage pour le montage en rack
Montant avant du rack
Partie interne du
montant
Le montage dans le rack est terminé. Passez à la « Tâche 3 : installation de
lecteurs de disque » à la page 47.
Broches d'emplacement
(2 à chaque extrémité)
Vis de fixation des
rails (non incluses)
Rail avant
Vis de réglage du rail
(au centre, à l'extérieur du rail)
Collet
Support
Rail arrière
46
Montant arrière de la baie
Partie interne
du montant
