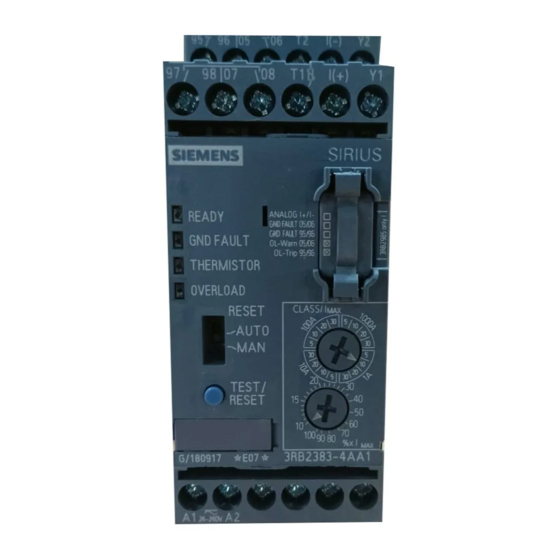

Motorschutzgerät 3RB22 / 3RB24 und Stromerfassungsmodul
3RB29 für explosionsgefährdete Bereiche
Sicherheits- und Inbetriebnahmehinweise
Vor der Installation, dem Betrieb oder der Wartung des Geräts muss diese
Anleitung gelesen und verstanden werden.
GEFAHR
!
Gefährliche Spannung. Lebensgefahr oder schwere
Verletzungsgefahr.
Vor Beginn der Arbeiten Anlage und Gerät spannungsfrei schalten.
Die Installations- und Wartungsarbeiten an diesem Gerät dürfen nur
von einer autorisierten Elektrofachkraft ausgeführt werden.
VORSICHT
Eine sichere Gerätefunktion ist nur mit zertifizierten Komponenten gewähr-
leistet!
1. Allgemeines
Hinweise und Normen
Die erhöhte Gefahr in explosionsgefährdeten Bereichen verlangt die sorgfältige
Beachtung folgender Hinweise und Normen:
• EN 60079-14 / VDE 0165-1 für elektrische Betriebsmittel für
explosionsgefährdete Bereiche.
• EN 60079-17 Prüfung und Instandhaltung elektrischer Anlagen in
explosionsfähiger Atmosphäre.
• EN 50495 Sicherheitseinrichtungen für den sicheren Betrieb von Geräten im
Hinblick auf Explosionsgefahren.
Alle Auswertemodule 3RB22 / 3RB24 mit Stromerfassungsmodul 3RB29 sind
zugelassen unter Gerätegruppe II, Kategorie (2) im Bereich "G" (Bereiche, in
denen explosionsfähige Gas-, Dampf-, Nebel-, Luft-Gemische vorhanden sind)
oder für den Bereich "D" (Bereiche mit brennbarem Staub). Die Geräte 3RB22 /
3RB24 und 3RB29 sind nicht für die Aufstellung im Ex-Bereich gedacht. Bei Auf-
stellung in explosions-gefährdetem Bereich sind das 3RB22 / 3RB24 und das
3RB29 der entsprechenden Zündschutzart anzupassen.
3RB22: PTB 05 ATEX 3022
3RB24: PTB 11 ATEX 3014
WARNUNG
!
Alle Arbeiten zum Anschluss, zur Inbetriebnahme und Instandhaltung sind
von qualifiziertem, verantwortlichem Fachpersonal auszuführen. Unsach-
gemäßes Verhalten kann schwere Personen- und Sachschäden verursa-
chen.
2. Aufstellung und Inbetriebnahme
ACHTUNG
Beachten Sie die Betriebsanleitungen (liegen dem Gerät bei)
• 3RB22 (Bestell-Nr.: 3ZX1012-0RB22-1AA1)
• 3RB29 (Bestell-Nr.: 3ZX1012-0RB00-1AA1)
• 3RB24 (Bestell-Nr.: 3ZX1012-0RB24-1AA1)
2.1 Einstellen des Motor-Bemessungsstromes
Stellen Sie das 3RB24 auf den Bemessungsstrom des Motors ein (gemäß
Typenschild oder Baumusterprüfbescheinigung des Motors).
VORSICHT
Beachten Sie die Auslöseklasse bzw. die Auslösekennlinie des 3RB22 /
3RB24. Wählen Sie die Auslöseklasse so, dass der Motor auch bei bloc-
kiertem Läufer thermisch geschützt wird.
Motor, Leitungen und Schütz müssen für die ausgewählte Auslöseklasse
ausgelegt sein.
NEB969165210000/RS-AA/003
3ZX1012-0RB22-1CA1
II (2) G [Ex eb Gb] [Ex db Gb] [Ex pxb Gb]
II (2) D [Ex tb Db] [Ex pxb Db]
Beispiel: Motor 500 V, 50 / 60 Hz, 110 kW, 156 A, Temperaturklasse T3, T
Zeit = 18 s, I / I = 5,0
A N
T =18s
E
I
A
2.2 Thermistoreingang
An das Auswertemodul 3RB22 / 3RB24 können Typ A-Temperaturfühler mit
Kennlinie nach EN 60947-8, DIN VDE V 0898-1-401 angeschlossen werden. In
Abhängigkeit von der Anzahl der Fühler ergeben sich folgende Auslöse- und
Wiedereinschalttemperaturen:
Typische Kennlinie eines Typ A-Fühlers
In Abhängigkeit von der Anzahl der Fühler ergeben sich folgende Auslöse- und
Wiedereinschalttemperaturen bezogen auf TNF (Nennansprechtemperatur des
Fühlers):
Auslösetemperatur
3 Fühler TNF + 4 K
6 Fühler TNF - 5 K
Die angegebenen Temperaturen sind Grenzwerte.
ACHTUNG
Das Gerät besitzt eine automatische Thermistor-Aktivierung. Wird bei
Erst-Inbetriebnahme ein Thermistor angeschlossen, so wird die Thermi-
storauswertung aktiviert. Falls der Thermistor-LED alle 10 Sekunden kurz
aufleuchtet, ist die Thermistorauswertung nicht aktiv!
Die Aktivierung kann auch über den Konfigurationstest (siehe "Anwender-
test") überprüft werden.
3RB22 / 3RB24 / 3RB29
Deutsch
Abschaltbedingungen des
EEx-Motors,
ausgewählt: CLASS 10
/ I =5,0
N
Wiedereinschalttemperatur
TNF - 7 K
TNF - 20 K
