- Página 1 Módulo de visualización y configura- Manual ción Indicador digital...
-
Página 2: Tabla De Contenido
Índice Índice Acerca de este documento ..................... 3 Función ..........................3 Grupo destinatario ......................3 Simbología empleada ...................... 3 Para su seguridad ........................4 Personal autorizado ......................4 Uso previsto ........................4 Aviso contra uso incorrecto ....................4 Instrucciones generales de seguridad ................4 Conformidad UE ....................... -
Página 3: Acerca De Este Documento
1 Acerca de este documento Acerca de este documento Función Este manual de instrucciones ofrece la información necesaria para el montaje, la conexión y la puesta en marcha, así como importan- tes indicaciones para el mantenimiento, la eliminación de fallos, el recambio de piezas y la seguridad del usuario. -
Página 4: Para Su Seguridad
2 Para su seguridad Para su seguridad Personal autorizado Todas las operaciones descritas en esta documentación tienen que ser realizadas exclusivamente por personal cualificado y autorizado por el titular de la instalación. Durante los trabajos en y con el dispositivo siempre es necesario el uso del equipo de protección necesario. -
Página 5: Conformidad Ue
2 Para su seguridad Están prohibidas explícitamente las remodelaciones o los cambios realizados por cuenta propia. Por razones de seguridad sólo se per- mite el empleo de los accesorios mencionados por el fabricante. Para evitar posibles riesgos, hay que observar los símbolos e indica- ciones de seguridad que se encuentran en el equipo y consultar su significado en este manual de instrucciones. -
Página 6: Descripción Del Producto

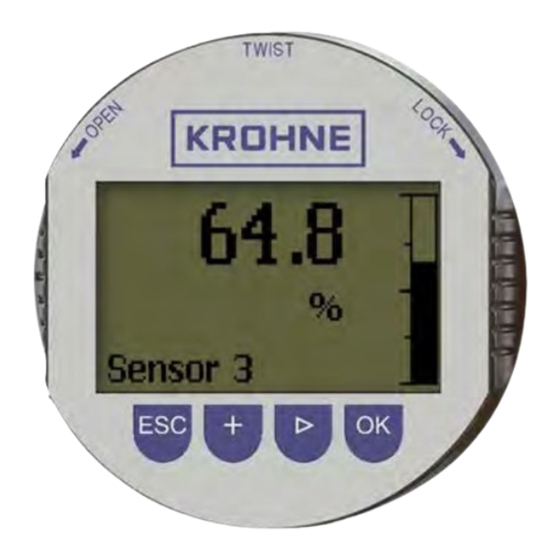

3 Descripción del producto Descripción del producto Estructura Alcance de suministros El alcance de suministros comprende: • Módulo de visualización y configuración • Documentación – Este manual de instrucciones Versiones de dispositivos El módulo de visualización y configuración está equipado con una matriz de puntos completa y cuatro teclas para el ajuste. - Página 7 3 Descripción del producto Inspección de transporte Durante la recepción hay que comprobar inmediatamente la integri- dad del alcance de suministros y daños de transporte eventuales. Hay que tratar correspondientemente los daños de transporte o los vicios ocultos determinados. Almacenaje Hay que mantener los paquetes cerrados hasta el montaje, y al- macenados de acuerdo de las marcas de colocación y almacenaje puestas en el exterior.
-
Página 8: Preparar La Puesta En Marcha
4 Preparar la puesta en marcha Preparar la puesta en marcha Colocar el módulo de visualización y configuración El módulo de visualización y configuración se puede montar y des- montar del sensor en cualquier momento. (Se pueden seleccionar cuatro posiciones cada una de ellas a 90° de la siguiente. Para ello no es necesario interrumpir la alimentación de tensión. -
Página 9: 4.2 Sistema De Configuración
4 Preparar la puesta en marcha Fig. 2: Empleo del módulo de visualización y configuración en carcasa de dos cámaras En el compartimiento de la electrónica En el compartimento de conexiones Indicaciones: En caso de que se desee reequipar el instrumento con un módulo de visualización y configuración para la indicación continua del valor medido, se necesita una tapa más alta con ventana. - Página 10 4 Preparar la puesta en marcha – Modificar el valor de un parámetro • Tecla-[ESC]: – Interrupción de la entrada – Retornar al menú de orden superior Sistema de configuración Usted configura el equipo mediante las cuatro teclas del módulo de visualización y configuración. En la pantalla LC aparecen indicados los puntos individuales del menú.
-
Página 11: Mantenimiento Y Eliminación De Fallos
• Utilizar sólo métodos de limpieza que se correspondan con el grado de protección Procedimiento en caso de reparación Si es necesaria una reparación, favor de dirigirse a la representación Krohne correspondiente. Módulo de visualización y configuración •... -
Página 12: Desmontaje
6 Desmontaje Desmontaje Pasos de desmontaje Advertencia: Antes del desmontaje, prestar atención a condiciones de proceso peligrosas tales como p. ej., presión en el depósito o tubería, altas temperaturas, productos agresivos o tóxicos, etc. Atender los capítulos "Montaje" y "Conexión a la alimentación de ten- sión"... -
Página 13: Anexo
7 Anexo Anexo Datos técnicos Datos generales Peso apróx. 150 g (0.33 lbs) Módulo de visualización y configuración Elemento de visualización Pantalla con iluminación de fondo Visualización del valor medido Ʋ Cantidad de cifras Elementos de configuración Ʋ 4 teclas [OK], [->], [+], [ESC] Tipo de protección Ʋ... -
Página 14: Dimensiones
7 Anexo Dimensiones 45,1mm (1.78") 9,7mm (0.38") Fig. 4: Medidas módulo de visualización y configuración Módulo de visualización y configuración •... -
Página 15: Marca Registrada
7 Anexo Marca registrada Todas las marcas y nombres comerciales o empresariales empleados pertenecen al propietario/ autor legal. Módulo de visualización y configuración •... - Página 16 Productos y sistemas para la industria del petróleo y del gas • KROHNE Messtechnick GmbH & Co. KG Ludwig-Krohne-Straße 5 D-47058 Duisburg Tel.: +49 (0) 203 301 0 Tel.: +49 (0) 203 301 10389 info@krohne.de La lista actual de los contactos y direcciones de KROHNE se encuentra en: www.krohne.com...
