Resumen de contenidos para Furuno GP-330B
- Página 1 MANUAL DEL OPERADOR RECEPTOR GPS GP-330B MODELO www.furuno.co.jp...
- Página 2 Pub. No. OES-44520-A1 DATE OF ISSUE: JUL. 2008...
- Página 3 • Guarde este manual en un lugar adecuado para su posterior consulta. • FURUNO no asumirá ninguna responsabilidad por los daños causados por un uso inadecuado o modificaciones del equipo realizadas por un distribuidor no autorizado o terceros.
-
Página 4: Instrucciones De Seguridad
INSTRUCCIONES DE SEGURI- El operador de este equipo debe leer las instrucciones de seguridad antes de operar el equipo. Indica la existencia de una situación potencialmente peligrosa ADVERTENCIA que, si no se evita, puede ocasionar la muerte o lesiones graves. Indica la existencia de una situación potencialmente peligrosa PRECAUCIÓN que, si no se evita, puede ocasionar lesiones leves o moderadas. -
Página 5: Tabla De Contenido
SUMARIO PRÓLOGO ........................iv CONFIGURACIÓN DEL SISTEMA ................. v INSTALACIÓN ......................1 1.1 Listas de equipo ......................1 1.2 Herramientas y materiales.....................1 1.3 Selección de la ubicación de montaje ................2 1.4 Montaje..........................3 1.4.1 Montaje en poste/barandilla (tubo).................3 1.4.2 Montaje en cubierta....................4 1.4.3 Montaje empotrado ....................5 CABLEADO, AJUSTES ................... -
Página 6: Prólogo

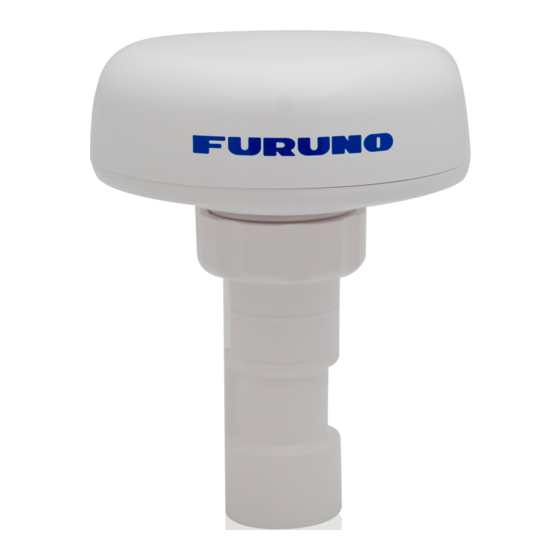

Gracias por considerar y comprar equipos FURUNO. Características El GP-330B es un receptor GPS de alto rendimiento diseñado para cualquier tipo de embarca- ción. Este receptor compacto y económico ofrece unas obtenciones de posición extremadamente precisas, dentro de 3 metros, con el modo WAAS activado. -
Página 7: Configuración Del Sistema
CONFIGURACIÓN DEL SISTEMA GP-330B NMEA 2000 Serie NavNet 3D Instrumentos serie FI-50 NMEA 0183 Piloto automático Indicador de corrientes ECDIS Unidad de presentación remota Serie NavNet vx2 Radar : Suministro estándar Sonar de exploración : Suministro opcional Videoplóter : No suministrado... -
Página 8: Instalación
INSTALACIÓN Listas de equipo Nombre Tipo N.º de código Cantidad Observaciones Suministro estándar RECEPTOR GP-330B Con cable Consulte la lista de CP20-03200 000-012-581 1 juego NMEA 2000 Materiales de envío que figura al (6 m) instalación final del manual. CP20-03210... -
Página 9: Selección De La Ubicación De Montaje
1. INSTALACIÓN • Orificios de tacos de montaje empotrado - 6 mm o 1/4" • Orificio de cable de montaje empotrado - 38 mm o 1-1/2" ® ® • Loctite o otros bloqueador de rosca extraíble (instalación de montaje empotrado) •... -
Página 10: Montaje
1. INSTALACIÓN Montaje 1.4.1 Montaje en poste/barandilla (tubo) Receptor GPS (pieza A) Lengüeta de alineación Base de montaje (pieza C) Tornillo de cabeza chanfleada (2 unid.) Arandela plana (2 ud.) Conector GPS Arandela de resorte (2 ud.) Tuerca de Conjunto sombrero de tuercas Salida del lado... -
Página 11: Montaje En Cubierta
1. INSTALACIÓN 6. Con la lengüeta de alineación en el receptor GPS boca arriba, deslice la tuerca imperdible hacia arriba y atorníllela en la base de montaje. Apretar manualmente sólo. No apretar ex- cesivamente. 1.4.2 Montaje en cubierta Lengüeta de alineación Receptor GPS (pieza A) Base de montaje (pieza C) Tornillo de cabeza chanfleada (2 unid.) -
Página 12: Montaje Empotrado
1. INSTALACIÓN 8. Recubra la parte del conector GPS mostrada en la ilustración de la página 4 con sello de si- licona. Pase el extremo del conector GPS del cable hacia arriba a través del orificio en la abrazadera de montaje. 9. -
Página 13: Cableado, Ajustes
. Enrolle el cable sobrante y fíjelo con una brida para cables a fin de evitar que sufra daños. Conecte el conjunto de cables con el dispositivo ® NMEA 2000 GP-330B Resistencia de terminación: ON (activado) Conjunto de cables 22-1025-02 (6 m) -
Página 14: Conexión De Red
"fino". Conecte un terminal de terminación a los extremos del cable Backbone. Sólo se ® necesitan dos resistencias de terminación en una red NMEA 2000 . Más de dos perjudicará al rendimiento. * Tipo recomendado: LTWSS-050505-FMF-TS001 (LTW Technology, Inc.), o equivalente GP-330B Resistencia Energía - Serie NavNet 3D de terminación: (12 VCC) -
Página 15: Encaminamiento Y Conexión Del Conjunto De Cables
2. CABLEADO, AJUSTES Conecte el receptor GPS en el último nodo en la red. Introduzca el pin de contacto (suministrado) en el pin # 5 del conector del receptor GPS para activar la resistencia de terminación. Lengüeta Pin de contacto introducida en toma #5 2.1.3 Encaminamiento y conexión del conjunto de cables... -
Página 16: Conexión Nmea 0183
2. CABLEADO, AJUSTES Conexión NMEA 0183 Esquema de cableado GP-330B Conjunto de cables NMEA 0183 (22-910-03, 10 m, opcional) Hembra Cable de extensión (MJ-A7SPF/SRMD-100, opcional) Presentación remota long. máx.: 50 m Unidad (RD-30) NavNet vx2 Serie Hembra Impermeabilice los conectores envolviéndolos con cinta vulcanizada y cinta de vinilo. -
Página 17: Ajustes Para Navnet Vx2
2. CABLEADO, AJUSTES Ajustes para NavNet vx2 Los siguientes elementos en el sistema de menú NavNet son aplicables al GP-330B. Para más información y el procedimiento de funcionamiento, véase el manual de instalación para su modelo NavNet vx2. Menú CONFIGURACIÓN NAV Fije ORIGEN POSICIÓN en GPS o TODOS. -
Página 18: Mantenimiento, Solución De Problemas
Mantenimiento El GP-330B apenas requiere mantenimiento. No obstante, se recomienda limpiarlo con un paño humedecido en agua periódicamente para quitar la suciedad y los depósitos de agua acumula- dos. Solución de problemas Si la posición no se encuentra dentro de un periodo de tiempo razonable, compruebe los siguien-... -
Página 19: Technical Information
Set Query Power On Self Test function $PAMTC,QPS Query part number and serial number versions $PAMTC,QV Query GPS hardware and firmware versions $PAMTC,RESET Reset the GP-330B $PAMTC,SIM Enable/disable Simulate Mode $PAMTX Pause or resume all automatic transmission of messages $PFEC,pireq... -
Página 20: Nmea 2000 ® Pgn Commands
4. TECHNICAL INFORMATION ® NMEA 2000 PGN Commands ® Transmitted NMEA 2000 PGNs PGN 059392 ISO Acknowledgment PGN 060928 ISO Address Claim PGN 065285 Proprietary: Boot State Acknowledgment PGN 065287 Proprietary: Access Level PGN 126208 Acknowledge Group Function PGN 126464 PGN List - Transmit/Received PGN's Group PGN 126720 Addressable Multi-Frame Proprietary... -
Página 21: Especificaciones
FURUNO GP-330B ESPECIFICACIONES DEL RECEPTOR GPS GP-330B GENERAL Frecuencia de recepción 1575,42 MHz Código de seguimiento código C/A, WAAS Número de canales GPS: 12 canales paralelo, 12 satélites; WAAS: 2 canales Método de fijación de posición Todo a la vista, filtro Kalman de 8 estados Precisión... - Página 24 18/Mar/08 R.Esumi...
- Página 25 18/Mar/08 R.Esumi...
- Página 26 18/Mar/08 R.Esumi...
-
Página 27: Interconnection Diagram
NMEA0183 MJ-A7SPF DATA1 指示部 GPS受信機 22-910-03,10m,φ6 TD1-A DISPLAY UNIT GPS RECEIVER TD1-B RDP-127/138/139 GP-330B RD1-H TD-A RD1-C TD-B マルチディスプレイ 12V_OUT_P RD-H MULTI DISPLAY RD-C RD-30 SHIELD SHIELD NET-H NET-L MJ-A7SPF/SRMD-100,10m 延長ケーブル EXTENSION CABLE 最大４本まで使用可能 MAX.4 SETS AVAILABLE NAVNET 22-1025-06,10m,φ6 (*1) レーダーセンサー...
