Esecuzione

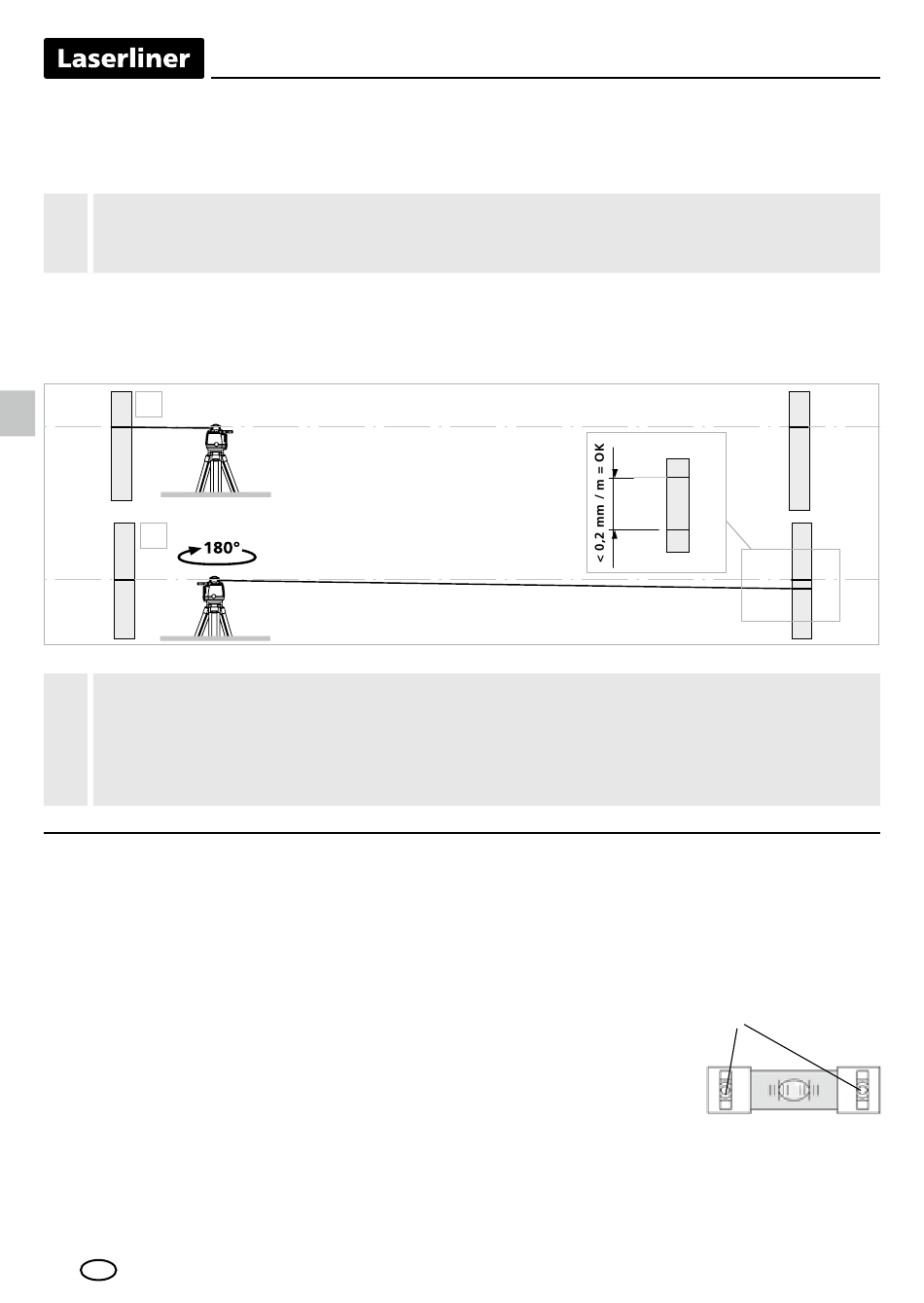

3. Avvicinate quanto più possibile l'apparecchio alla parete, all'altezza del punto A1,
e allineate l'apparecchio all'asse X.
!
Marcare la vite – livellatore A o B come la vite di appoggio (campione).
L'apparecchio livellare esclusivamente con un'altra vite – livellatore.
4. Ruotate l'apparecchio di 180° e marcate il punto A3. La differenza tra A2 e A3
rappresenta la tolleranza per l'asse X.
5. Per verificare gli assi Y e Z ripetete le fasi 3 e 4.
3.
A1
4.
Se sugli assi X, Y o Z la distanza tra i punti A2 e A3 è superiore a 0,2 mm / m,
!
si rende necessaria una regolazione. Contattate il vostro rivenditore specializzato
o rivolgetevi al Servizio Assistenza di UMAREX-LASERLINER oppure eseguite la
taratura da soli in base alle seguenti istruzioni.
Esecuzione della taratura
6. Dopo aver compiuto i passi da 1 a 4 ed aver quindi individuato i punti A2 (riferimento)
e A3 (deviazione), mediante le viti di livellamento far coincidere il punto A3 con il
punto A2. Durante questo processo la bolla d'aria della livella si sposta dalla sua
posizione centrale.
7. Togliere i cappucci protettivi di lato alle livelle. Tarare la livella
con le viti di taratura messe allo scoperto (utilizzare la chiave
a brugola da 2,5 in dotazione). La taratura è conclusa quando
la bolla d'aria della livella ritorna al centro.
8. Ripetere questi passi per gli altri assi.
64
IT
A2
A2
A3
A2
A3
Viti di taratura
