Manuales relacionados para Amprobe ACDC-100 TRMS
Resumen de contenidos para Amprobe ACDC-100 TRMS

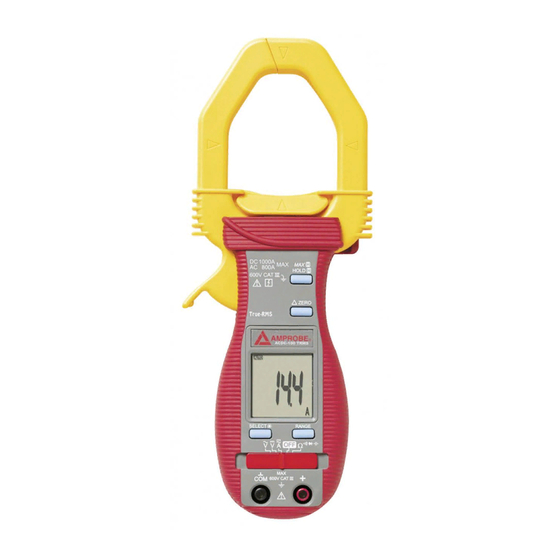

- Página 1 ACDC-100 TRMS ACDC-100 Serie de multímetros versátiles de pinzas CA/CC Manual de uso ACDC100_Rev001 © 2008 Amprobe Test Tools. Reservados todos los derechos.
-
Página 2: Garantía Limitada Y Limitación De Responsabilidad
Limitación de responsabilidad Su producto Amprobe estará libre de defectos de material y mano de obra durante 1 año a partir de la fecha de adquisición. esta garantía no cubre fusibles, baterías descartables o daños que sean consecuencia de accidentes, negligencia, uso indebido, alteración, contaminación o condiciones anormales de uso o manipulación. - Página 3 ➊ pinza con efecto hall para captura de campos eléctricos de corriente CA y CC ➋ protector de mano/ dedos para indicar los límites de acceso seguro del multímetro durante la medición ➌ Botones pulsadores para funciones y características especiales ➍...
-
Página 4: Tabla De Contenido
ACDC-100 TRMS / ACDC-100 Serie de multímetros versátiles de pinzas CA/CC Símbolos ............................69 información sobre seguridad ......................69 Desembalaje y contenido ......................70 introducción ...........................70 Características ..........................70 Marcas de alineación ........................70 MAx � / holD � ........................70 holD ............................71 MAx ............................71 r Modo de cero relativo ......................71 SeleCT / Retroiluminación (�) ....................71... -
Página 5: Símbolos
SíMboLoS � � Batería Consulte el manual � � Aislamiento doble Tensión peligrosa � � Corriente continua Conexión a tierra � � Corriente alterna Señal acústica Cumple con las principales normas Cumple las directivas de la � � australianas. Unión europea. no se deshaga de este producto Underwriters laboratories. -
Página 6: Desembalaje Y Contenido
INTRoDUCCIóN los medidores con pinzas ACDC-100 y ACDC-100 TRMS son medidores de 1.000 A / 600 V, con una apertura de mordazas de 50 mm para aplicaciones industriales. las funciones incluyen la medición de conductores grandes y corriente de irrupción, además de pruebas de voltaje CA/... -
Página 7: Hold
HoLD pulse momentáneamente el botón HoLD para alternar el modo de retención para todas las funciones. para liberar la función HoLD momentáneamente, pulse el botón HoLD. pulse el botón HoLD durante 1 segundo o más para activar la función MAX holD para las funciones VCC, VCA y ACA. -
Página 8: Corriente Ca
Corriente CA (consulte la fig. 2) fije el selector de la función en la posición A �. Seleccione la corriente alterna (CA) mediante el botón SeleCT. Abra la pinza cargada a resorte oprimiendo la palanca del lado izquierdo del multímetro. posicione la pinza alrededor de un hilo o conductor y suelte la palanca de la pinza. -
Página 9: Capacitancia
3. Desconecte la alimentación eléctrica al circuito que se va a medir. 4. Desconecte del circuito por lo menos un extremo del diodo. 5. Conecte las sondas de prueba a través del diodo, teniendo en cuenta la polaridad. 6. Compruebe la lectura de la pantalla. Un diodo en buen estado de funcionamiento tiene una caída de tensión en sentido directo de 0,6 V, aproximadamente. -
Página 10: Especificaciones
0,5 x (exactitud especificada) / °C (de 0 a 18 ºC, de 28 °C a 40 ºC) Detección: Detección media para el ACDC- 100; RMS verdadero para el ACDC-100 TRMS Mordaza de pinza: CC 1.000 A, o CC 800 A, rms continuo + & terminales CoM... -
Página 11: Eléctrica
CMRR: > 60 db a CC hasta 60 hz, Rs=1 kΩ impedancia de entrada: 10 MΩ, 30 pf nominales factor de cresta (ACDC-100 TRMS): < 1,6: a plena escala; < 3,2: a media escala entrada máxima: 600 VCC/VCA rms Selección manual mediante botón RAnge, se especifica desde CA 40 mV (CA 60 m V para el ACDC-100 TRMS) y más... - Página 12 Resolución: 0,1 A en rango de 400 A error inducido del conductor adyacente que transporta corriente: < 0,01 A/A factor de cresta (ACDC-100 TRMS): < 1,6: a plena escala; < 3,2: a media escala ± (4,0 % + 5 díg.) para el ACDC- 100 TRMS la exactitud se especifica como <...
- Página 13 figura 1. funciones de voltaje CC y CA...
- Página 14 figura 2. función de corriente ACA y ACC con la pinza...
- Página 15 figura 3. funciones de resistencia, continuidad, capacitancia o diodos figura 4. Reemplazo de la batería...
