Conexión eléctrica
PE = P
=
P
P
M
3.
+
2.
–
PE
≠ P
=
P
P
3 (0.12)
8
Unidad física mm (in)
46

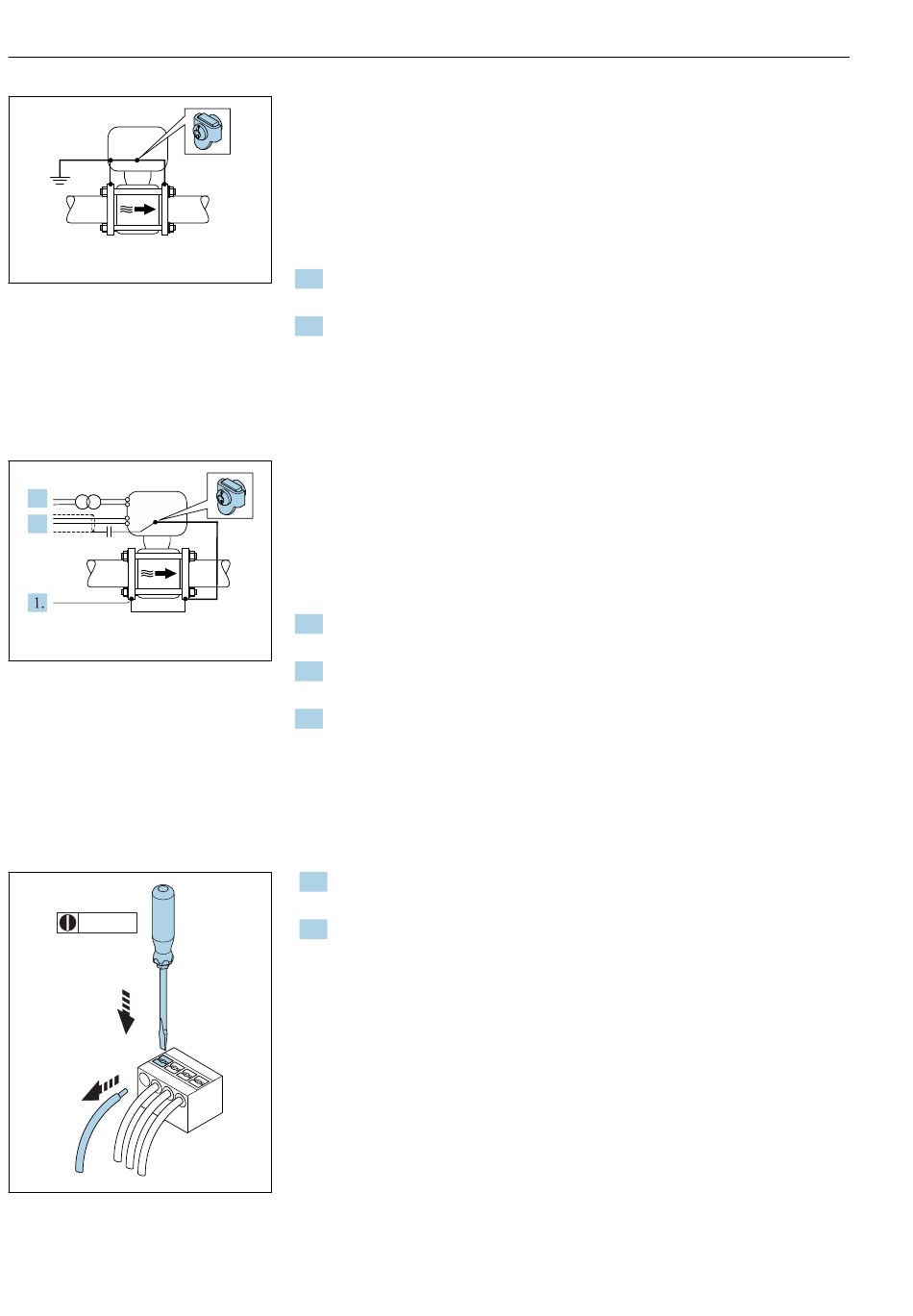

Tubería de plástico o tubería con revestimiento aislante
• la igualación de potenciales se efectúa mediante el borne de tierra y las bridas.
• El producto está conectado al potencial de tierra.
Condiciones de inicio:
• La tubería presenta un efecto aislante.
• Cerca del sensor no hay garantía de una puesta a tierra de baja impedancia
del producto.
• No puede descartarse la posibilidad de corrientes residuales en el producto.
1. conecte las bridas a través del cable de puesta a tierra al borne de tierra de
A0045824
la caja de conexiones del transmisor o sensor.
2. Conecte la conexión al potencial de tierra.
Ejemplo de conexión con la tensión del producto no igualada
con la puesta a tierra de protección
En estos casos la tensión del producto puede diferir de la tensión del equipo.
Tubería metálica sin puesta a tierra
El sensor y el transmisor se instalan de modo que queden aislados
eléctricamente de la tierra de protección, p. ej. aplicaciones para procesos
electrolíticos o sistemas con protección catódica.
Condiciones de inicio:
• Tubería metálica sin revestimiento
• Tuberías con revestimiento conductor de la electricidad
1. Conecte las bridas de la tubería y el transmisor con el cable de puesta a
tierra.
M
2. Haga pasar el blindaje de las líneas de señal por un capacitador (valor
A0045826
recomendado 1,5 µF / 50 V).
3. Equipo conectado a la fuente de alimentación en conexión flotante
respecto a la puesta a tierra de protección (transformador de aislamiento).
Esta medida no es necesaria en el caso de una tensión de alimentación de
24 V CC sin tierra de protección (= unidad de alimentación SELV).
Extracción de un cable
1. Utilice un destornillador de cabeza plana para presionar hacia abajo en la
ranura entre dos orificios de terminal y mantenga la presión.
2. Retire del terminal el extremo del cable.
A0044725
Proline Promag D 10 HART
