Conexión Del Cable De Conexión De La Versión Remota; Cable De Conexión Del Promag S - Endress+Hauser Proline Promag 55 Manual De Instrucciones

Proline Promag 55
3.2 Conexión del cable de conexión de la versión remota
3.2.1 Cable de conexión del Promag S

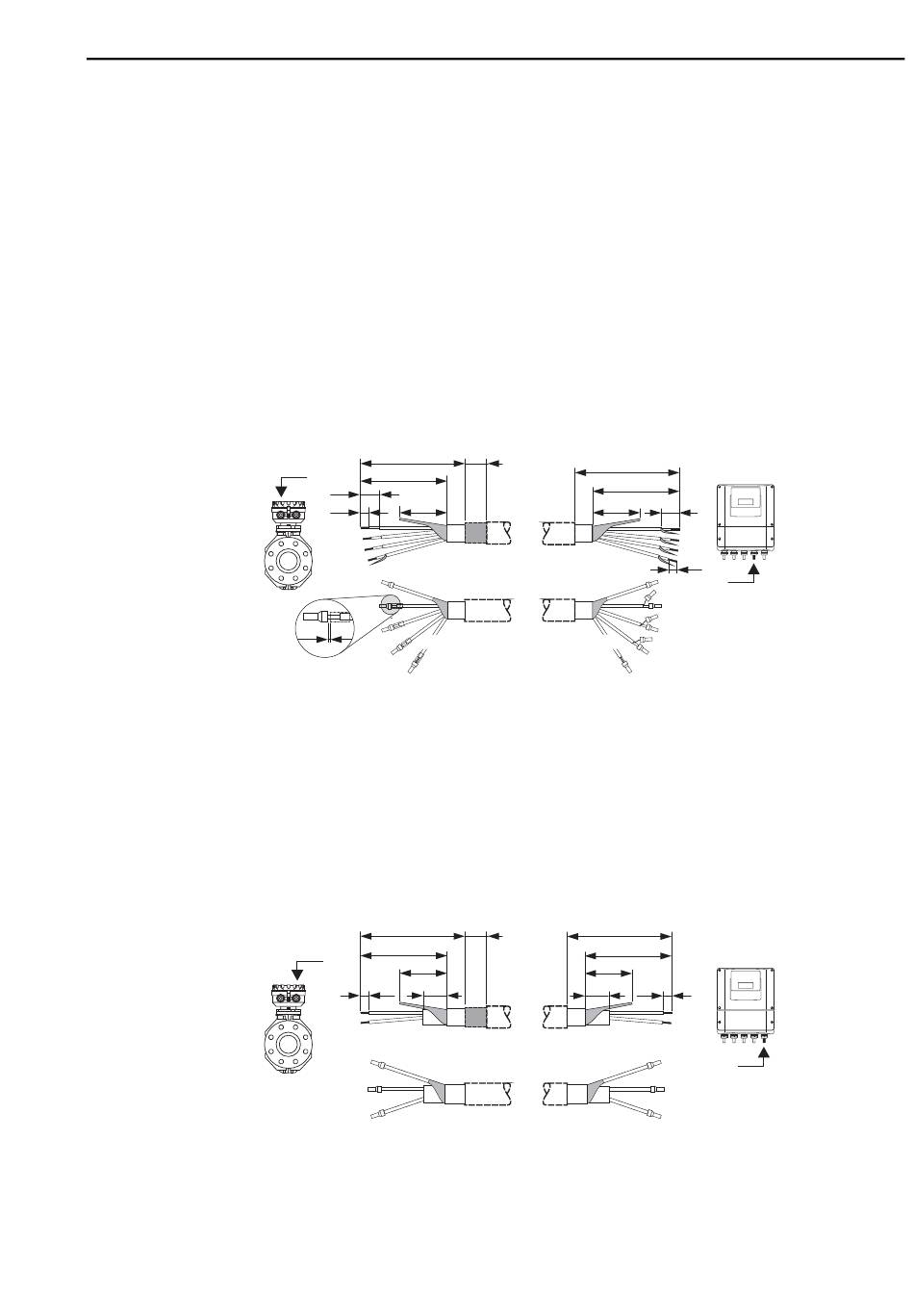

Terminación del cable de conexión
Termine el cable de señal y el cable de corriente de las bobinas tal como ilustra la figura de abajo
(detalle A).
Dote los conductores del cable delgado con casquillos terminales (detalle B).
Terminación del cable de señal
Asegúrese de que los casquillos terminales no entren en contacto con el blindaje de los cables por
el lado del sensor. Distancia mínima = 1 mm (0,04 pulgadas), excepción "GND" = cable verde.
mm (pulgadas)
a* = 170 (6,69)
b* = 20 (0,79)
c = 80 (3,15)
d = 17 (0,67)
e = 8 (0,31)
f = 50 (1,97)
g = 1 (0,04)
m = terminales de empalme de extremo del cable, rojo, 1,0 mm (0,04");
n = terminales de empalme de extremo del cable, blanco, 0,5 mm (0,02")
* = desforrado únicamente si el cable es blindado
Terminación del cable de corriente de las bobinas
Aísle un conductor del cable de tres conductores en el nivel del refuerzo del conductor; se
requieren únicamente dos conductores para la conexión.
mm (pulgadas)
a* = 160 (6,3)
b* = 20 (0,79)
c = 70 (2,76)
d = 50 (1,97)
e = 8 (0,31)
f = 10 (0,39)
m = terminales de empalme de extremo del cable, rojo, 1,0 mm (0,04");
n = terminales de empalme de extremo del cable, blanco, 0,5 mm (0,02")
* = desforrado únicamente si el cable es blindado
Endress+Hauser
Sensor
a* b*
c
d
e
f
m
n
g
n
GND
n
m
Sensor
a* b*
c
d
e f
m
m
m
Transmisor
a*
b
A
c d
e
m
B
m
n
m
n
GND m
n
n
Transmisor
a*
b
c
A
d e
m
B
m
m
Cableado
mm (pulgadas)
a* = 100 (3,94)
b = 80 (3,15)
c = 50 (1,97)
d = 17 (0,67)
e = 8 (0,31)
A0008171
mm (pulgadas)
a* = 90 (3,54)
b = 70 (2,76)
c = 50 (1,97)
d = 10 (0,39)
f = 8 (0,31)
A0008172
