Manual del usuario
Tab
7509, 7509/D

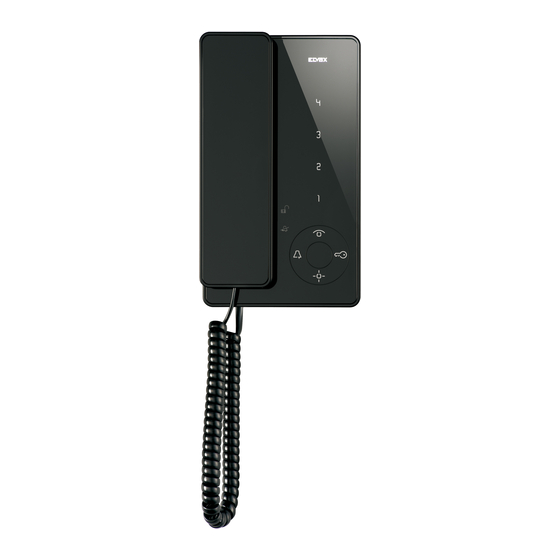

Portero automático Tab con microteléfono

Publicidad

Tabla de contenido
loading

Manuales relacionados para Vimar 7509

Resumen de contenidos para Vimar 7509

  • Página 1 Manual del usuario 7509, 7509/D Portero automático Tab con microteléfono...
  • Página 2 7509 - 7509/D Tab...

  • Página 3: Tabla De Contenido

    7509 - 7509/D Tab Índice • Descripción ................................4 • Función de los botones (Vista frontal) ......................5 • Señalizaciones (Vista frontal) ........................... 6 • Funcionamiento ..............................7 • Respuesta a una llamada ..........................7 • Recibir una llamada desde fuera de la puerta ....................7 •...

  • Página 4: Descripción

    Señalización luminosa por LED de “Puerta/cancela abierta” y “Llamadas sin contestar” (hasta 4 llamadas). Se utiliza en sistemas Due Fili Plus. El artículo 7509/D está provisto de función para personas con audífono. Antes de realizar la programación, lea atentamente las instrucciones para conocer bien las características, funciones y prestaciones.

  • Página 5: Función De Los Botones (Vista Frontal)

    7509 - 7509/D Tab Función de los botones (Vista frontal) BOTÓN DESCRIPCIÓN Autoencendido: para la autoconexión/autoencendido del portero automático (predeterminado hacia el aparato externo Master). Exclusión del timbre: Desactiva/Activa el timbre. Durante una llamada, desactiva el timbre para la llamada actual y para todas las siguientes.

  • Página 6: Señalizaciones (Vista Frontal)

    7509 - 7509/D Tab Señalizaciones (Vista frontal) DESCRIPCIÓN Funcionamiento normal: - Luz parpadeante: indica que el portero automático está recibiendo una llamada entrante. - Luz fija: timbre excluido. Si se configura mediante SaveProg: - Llamadas perdidas: luz parpadeante (1 s apagado, 9 s encendido, ciclo 10 s).

  • Página 7: Funcionamiento

    7509 - 7509/D Tab Funcionamiento El videoportero Tab 7509 permite recibir llamadas desde aparatos internos, aparatos externos y centralita de conserjería. Además, es posible realizar el autoencendido del aparato externo y llamadas intercomunicantes hacia aparatos internos y centralita de conserjería. Es posible contestar las llamadas utilizando el auricular y/o abrir la cerradura del aparato externo con el botón correspondiente.

  • Página 8: Autoencendido

    7509 - 7509/D Tab Autoencendido - Autoencendido con botón específico (botón ): para el autoencendido y comunicar con el aparato externo Master, descuelgue el auricular y pulse brevemente el botón para activar la comunicación. Cuelgue para finalizar la comunicación. - Autoencendido con botón configurado hacia un aparato externo específico: para el autoencendido y comunicar con un aparato externo específico, descuelgue el auricular y pulse el botón configurado para llamar al...

  • Página 9: Alerta

    7509 - 7509/D Tab Alerta El aparato interno, junto con la centralita de conserjería 40510, pone en marcha un sistema para enviar una notificación al operador de la centralita, aunque esté ocupado el bus Due Fili. Al contrario de otros aparatos internos, en éste es posible utilizar como entrada solo la pareja de bornes FP-M y no los botones.

  • Página 10: Ajustes Del Usuario

    LLAMADA DESDE FUERA DE LA PUERTA (exclusivamente utilizando el módulo de conexión por interfaz pulsador art. 6120 o pulsador de llamada desde el descansillo Vimar xx577). Nota: En caso de llamada desde fuera de la puerta mediante el botón conectado directamente a los bornes FP y M del portero automático, el timbre se puede cambiar solo mediante el software SaveProg (previa configuración...

  • Página 11: Ajustes Del Instalador

    7509 - 7509/D Tab Ajustes del instalador Las configuraciones básicas del portero automático son las siguientes: - Configuración del código de identificación ID, a realizar en el portero automático que recibe la llamada de forma individual o bien en el primer aparato interno de un grupo de aparatos internos con llamada simultánea (portero automático/videoportero principal).

  • Página 12: Configuración Del Código De Identificación Id

    7509 - 7509/D Tab Configuración del código de identificación ID El código de identificación debe configurarse por medio de un aparato externo principal (MASTER), incluido en la instalación y ya configurado. El portero automático se suministra sin código de identificación asociado. Para comprobarlo, pulse el botón abrepuertas: el portero automático emitirá...
  • Página 13 7509 - 7509/D Tab Procedimiento de configuración en “Modo estándar” 1. Descuelgue el auricular y acérquelo al oído. 2. Pulse a la vez los botones y manténgalos pulsados hasta que el LED empiece a parpadear. 3. Suelte los botones. 4. Pulse el botón y manténgalo pulsado (durante 2 s) hasta escuchar un tono en el auricular: se activa así...

  • Página 14: Configuración Del Código De Identificación Id Secundario

    7509 - 7509/D Tab Configuración del código de identificación ID secundario El código de identificación secundario debe configurarse cuando se desea que suenen a la vez varios aparatos internos con el mismo pulsador o código de llamada. Los aparatos internos que deben sonar a la vez se asocian al mismo grupo.
  • Página 15 7509 - 7509/D Tab Procedimiento de configuración en “Modo estándar” 1. Descuelgue el auricular y acérquelo al oído. 2. Pulse a la vez los botones y manténgalos pulsados hasta que el LED empiece a parpadear. 3. Suelte los botones. 4. Pulse a la vez los botones y manténgalos pulsados (durante 2 s) hasta escuchar un tono en el auricular:...

  • Página 16: Configuración De Los Botones - Procedimiento De Configuración De Los Botones Para Realizar Llamadas Intercomunicantes

    7509 - 7509/D Tab Configuración de los botones Procedimiento de configuración de los botones para realizar llamadas intercomunicantes ( , , , , Procedimiento de configuración (Modo “Simplificado”): Descuelgue el auricular y acérquelo al oído para escuchar las señales acústicas que emite el portero automático durante la fase de configuración.

  • Página 17: Restauración De La Configuración Predeterminada De Cada Botón

    7509 - 7509/D Tab Restauración de la configuración predeterminada de cada botón ( , , , , Procedimiento de configuración (Modo “Simplificado” 1): Descuelgue el auricular y acérquelo al oído para escuchar las señales acústicas que emite el portero automático durante la fase de configuración.
  • Página 18 7509 - 7509/D Tab Procedimiento de configuración (Modo “Simplificado” 2) 1. Pulse y mantenga pulsado durante al menos 6 s el botón en el que se desea restablecer la configuración predeterminada. Transcurridos 6 segundos, el aparato interno emite un “bip” (tono agudo).
  • Página 19 7509 - 7509/D Tab Procedimiento de configuración en “Modo estándar” 1. Descuelgue el auricular y acérquelo al oído. 2. Pulse a la vez los botones y manténgalos pulsados hasta que el LED empiece a parpadear. 3. Suelte los botones 4. Pulse y mantenga pulsado el botón en la que se desea restablecer la configuración predeterminada.

  • Página 20: Configuración De Un Botón Para Autoconexión/Autoencendido Hacia Un Aparato Externo Específico

    7509 - 7509/D Tab Configuración de un botón para autoconexión/autoencendido hacia un aparato externo específico ( , , , , (función distinta al autoencendido activado desde el botón Procedimiento de configuración (Modo “Simplificado”): Descuelgue el auricular y acérquelo al oído para escuchar las señales acústicas que emite el portero automático durante la fase de configuración.

  • Página 21: Configuración De Un Botón Abrepuertas Para Un Aparato Externo Específico

    7509 - 7509/D Tab Configuración de un botón abrepuertas para un aparato externo específico ( , , , Procedimiento de configuración (Modo “Simplificado”): Descuelgue el auricular y acérquelo al oído para escuchar las señales acústicas que emite el portero automático durante la fase de configuración.

  • Página 22: Restauración De Los Datos Predeterminados (Borrado Total De Los Ajustes)

    7509 - 7509/D Tab Restauración de datos predeterminados (Borrado total de los ajustes) Procedimiento de configuración (Modo “Simplificado”): Descuelgue el auricular y acérquelo al oído para escuchar las señales acústicas que emite el portero automático durante la fase de configuración.
  • Página 23 7509 - 7509/D Tab Procedimiento de configuración en “Modo estándar” 1) Descuelgue y acerque el auricular al oído. 2) Pulse a la vez los botones del portero automático a configurar (que llama) y manténgalos pulsados hasta que el LED comience a parpadear.
  • Página 24 7509 - 7509/D Tab • Conformidad a las normas Directiva sobre compatibilidad electromagnética. Directiva sobre restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos. Normas EN 62368-1, EN 61000-6-1, EN 61000-6-3, EN 60118-4 EN IEC 63000.
  • Página 25 7509 - 7509/D Tab...
  • Página 26 Viale Vicenza, 14 36063 Marostica VI - Italia 49400983D0_MU_ES_7509 00 2111 www.vimar.com...
