3 Sinopsis

3
Sinopsis
3.1

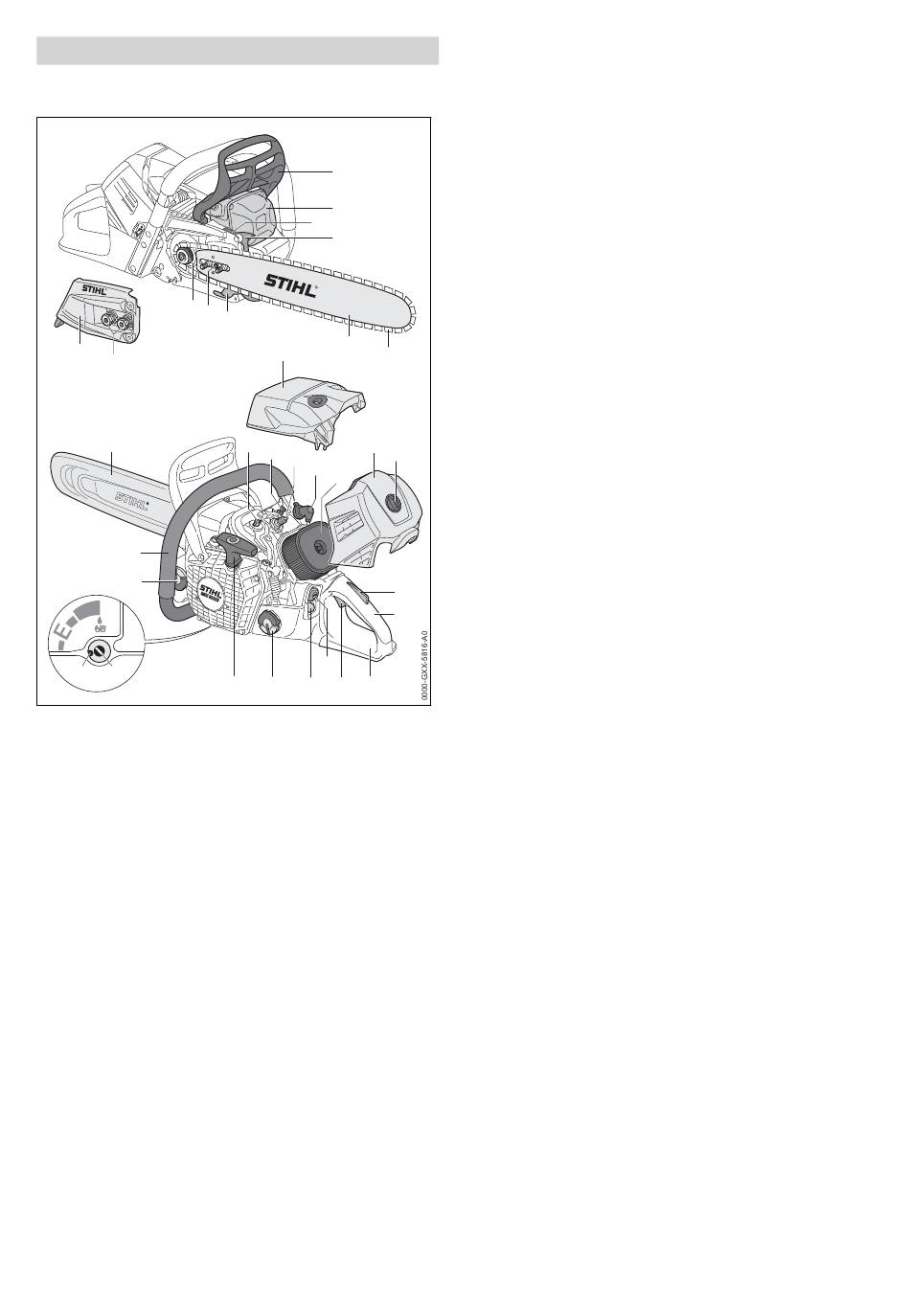

Motosierra
8 7
9
10
31
30
29
28 27
1 Protector salvamanos delantero
El protector salvamanos delantero protege la
mano izquierda del contacto con la cadena
de aserrado, sirve para acoplar el freno de
cadena y activa automáticamente el freno de
cadena al producirse un rebote.
2 Silenciador
El silenciador reduce la emisión de ruidos de
la motosierra.
3 Tope de garras
El tope de garras apoya la motosierra en la
madera durante el trabajo.
4 Cadena de aserrado
La cadena de aserrado corta la madera.
5 Espada
La espada guía la cadena de aserrado.
6 Guardacadenas
El guardacadenas recoge la cadena de ase‐
rrado cuando se sale o se rompe.
7 Tornillo tensor
El tornillo tensor sirve para ajustar la tensión
de la cadena.
0458-809-8421-B
1
2
#
3
6
5
11
4
12
17
18
13 14
15 16
23
26
25
24
22
21
8 Piñón de cadena
El piñón de cadena impulsa la cadena de
aserrado.
9 Tapa del piñón de cadena
La tapa del piñón de cadena cubre dicho
piñón y fija la espada a la motosierra.
10 Tuercas
Las tuercas fijan la tapa del piñón de cadena
a la motosierra.
11 Cubierta
La cubierta cubre el motor.
12 Cierre de la cubierta
El cierre de la cubierta fija la cubierta a la
motosierra.
13 Válvula de descompresión
La válvula de descompresión facilita el arran‐
que del motor.
14 Bujía
La bujía inflama la mezcla de combustible y
aire en el motor.
15 Enchufe de la bujía
El enchufe de la bujía conecta el cable de
encendido con la bujía.
19
20
16 Filtro de aire
El filtro de aire filtra el aire aspirado por el
motor.
17 Tapa del filtro
La tapa del filtro cubre el filtro de aire.
18 Cierre de la tapa del filtro
El cierre de la tapa del filtro fija la tapa del fil‐
tro a la motosierra.
19 Bloqueo del acelerador
El bloqueo del acelerador sirve para desblo‐
quear el acelerador.
20 Empuñadura de mando
La empuñadura de mando sirve para el
mando, porte y manejo de la motosierra.
21 Protector salvamanos trasero
El protector salvamanos trasero protege la
mano derecha del contacto con la cadena de
aserrado cuando se haya salido o roto.
22 Acelerador
El acelerador sirve para acelerar el motor.
23 Pulsador de parada
El pulsador de parada sirve para parar el
motor.
24 Bomba manual de combustible
La bomba manual de combustible facilita el
arranque del motor.
español
3
