Terminales de control
Los terminales de entrada del circuito de control están en ON cuando el contacto esta cerrado y la corriente va hacia
afuera tal como se indica en la siguiente figura. El terminal CM será el común de las señales de entradas digitales.
Nota: No aplique tensión a los terminales de entrada (FX, RX, P1, P2, P3, JOG, BX, RST, CM).
1.3

CABLEADO DE TERMINALES DE POTENCIA

SÍMBOLO
R
S
T
G
1
P, P1 Y P2
N
B1
B2
U
V
W
1
Depende de las tallas del variador.
POWER ELECTRONICS Manual Técnico de Usuario SDRIVE 400
SDRIVE 400

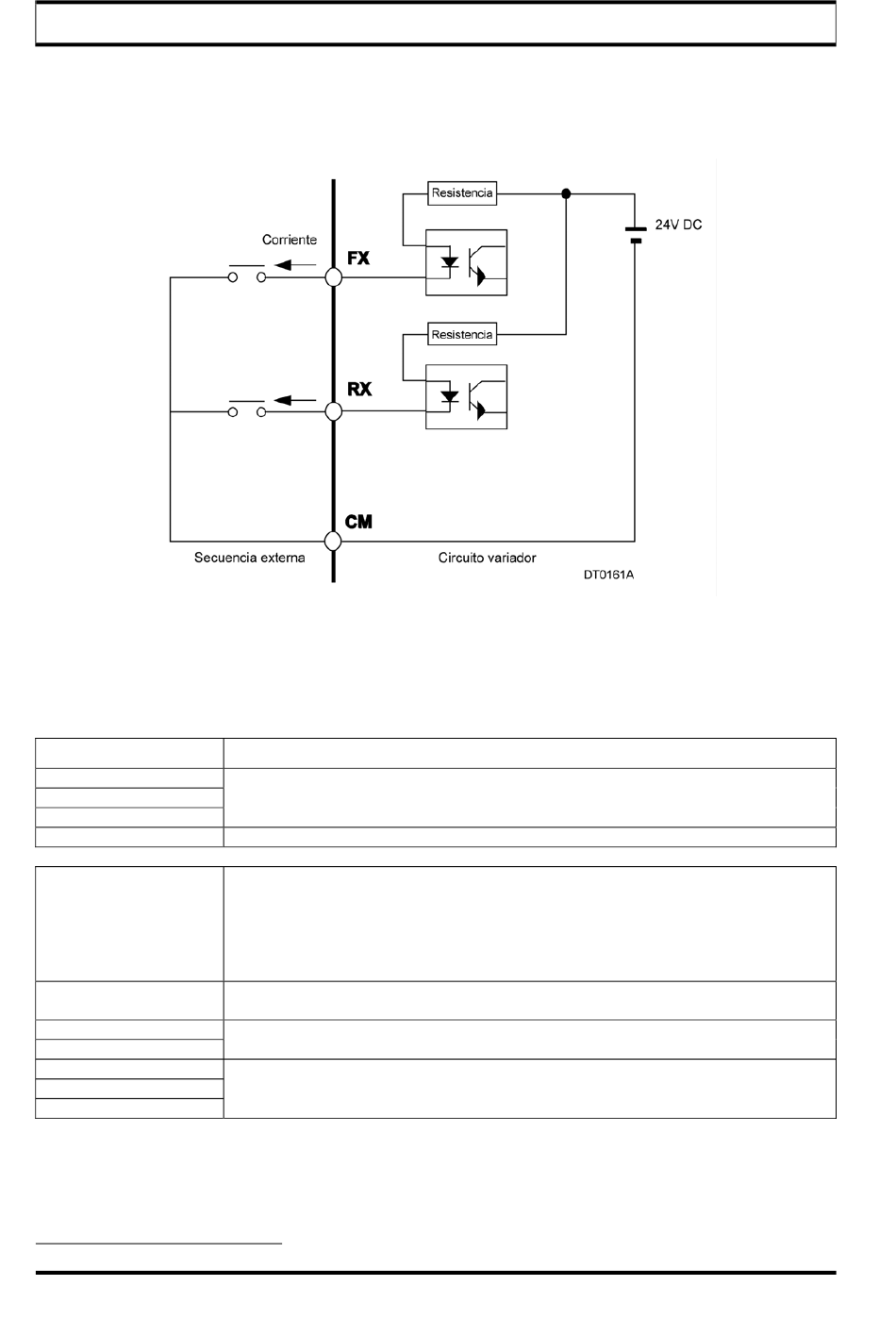

Figura 1.4: Conexión terminales de control.
Línea de entrada de voltaje AC
(Trifásica, 380 ~ 460 VAC)
Toma de tierra
Terminal Positivo Bus DC
Terminales de conexión DB para Unidad de Frenado Dinámico (entre P y N, P2 y N).
La Unidad de Frenado deberá añadirse cuando se requiera más esfuerzo de frenado
(Superior al 3%ED).
Terminales de conexión para inductancia externa DC (entre P1 y P2).
Terminal Negativo Bus DC
Terminal de conexión para la unidad de frenado.
Terminales de la resistencia de frenado dinámico ( entre B1y B2)
Terminales de salida de tensión al Motor
(Trifásica, 200 ~ 230 VAC o 380 ~ 460 VAC)
DESCRIPCIÓN
