1.3.3 Configuraciones Tallas 3 y 4
Para los variadores SD4024 al SD4045 puede conectarse una unidad de frenado dinámico, una inductancia en el
Bus CC o bien ambos elementos simultáneamente.
Debe retirarse el puente entre P1 y P2 para instalar la inductancia del Bus CC.

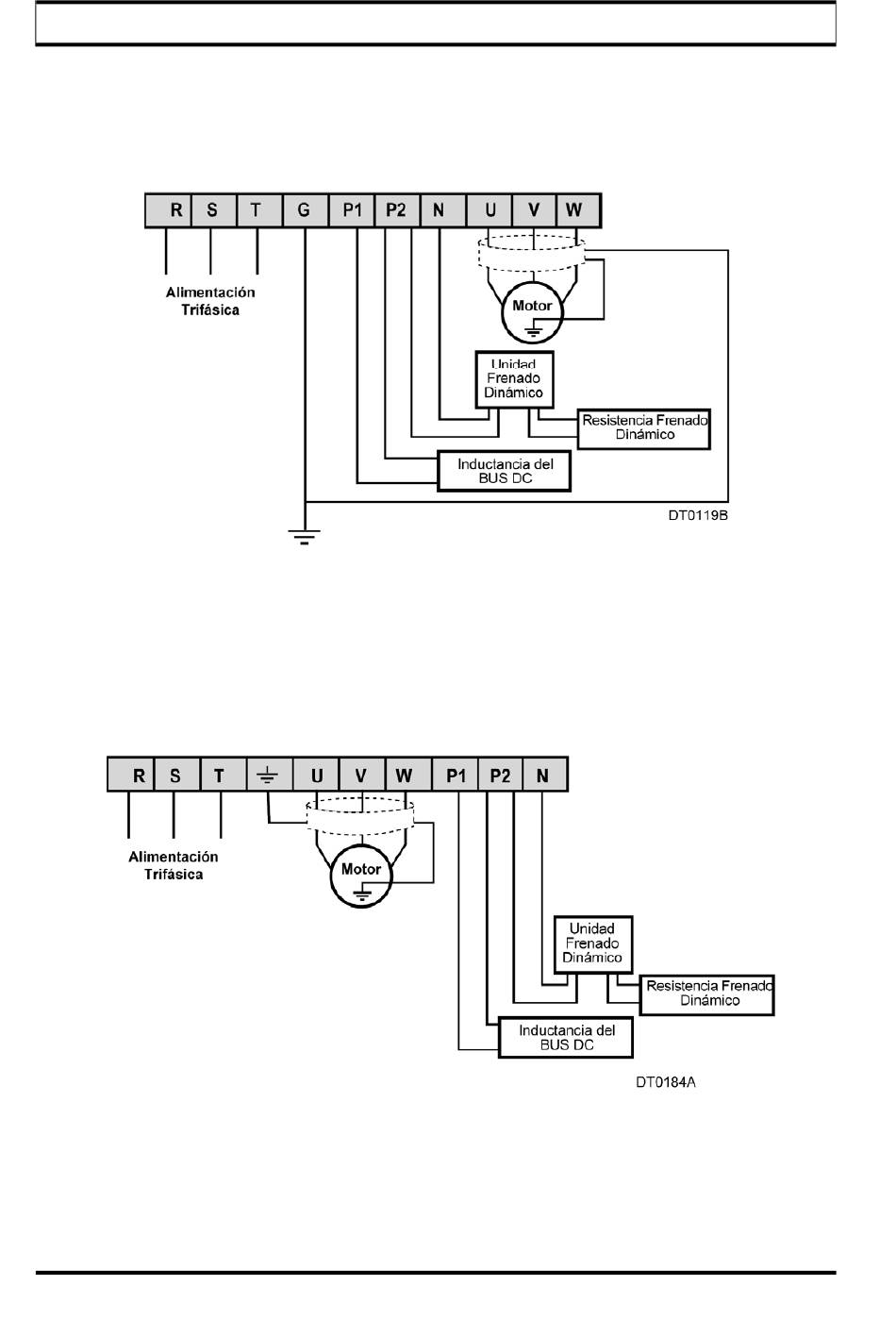

Figura 1.8: Instalación de la unidad de frenado dinámico tallas 3 / 4 y de la inductancia del Bus CC.
1.3.4 Configuraciones Tallas 5 y 6
Para los variadores SD4060 al SD4145 puede conectarse una unidad de frenado dinámico, una inductancia en el
Bus CC o bien ambos elementos simultáneamente.
Debe retirarse el puente entre P1 y P2 para instalar la inductancia del Bus CC.
Figura 1.9: Instalación de la unidad de frenado dinámico tallas 5 / 6 y de la inductancia del Bus CC.
