KPS TEMPO10ELEC Manual De Instrucciones

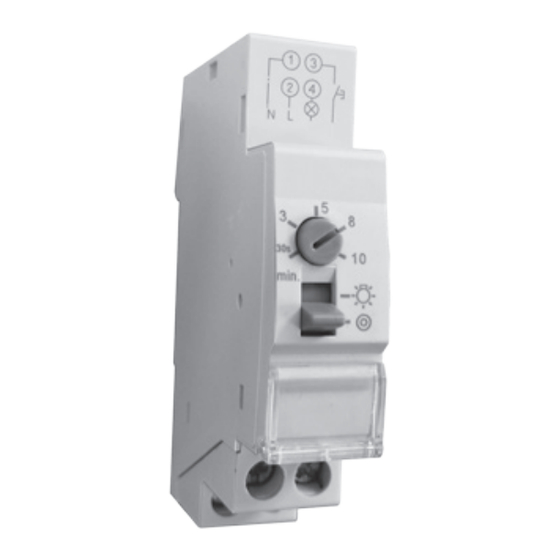

Minutero de escalera electrónico
Electronic staircase timer
ESPAÑOL
ESPECIFICACIONES
Alimentación
Carga resistiva
Carga inductiva
Temporización
Grado de protección
Temperatura de funcionamiento
DESCRIPCIÓN
• Este minutero de escalera se instala en una caja de distribución eléctrica y se utiliza para
apagar un circuito en particular con un período de cuenta atrás de 30 segundos a 10
minutos. También puede funcionar como un interruptor normal de encendido / apagado.
• El temporizador de cuenta atrás permite la conexión con múltiples pulsadores (ambos con
o sin luz de neón) en diferentes lugares para una mayor comodidad.
DIAGRAMAS DE CABLEADO
Diagrama de cableado
INSTALACIÓN Y CONEXIÓN
• Diseñado para una fácil instalación en cuadros eléctricos, simplemente conecte el
minutero al carril DIN y presione hasta que escuche "click". Para extraerlo, tire hacia
abajo del pestillo situado en la parte inferior del temporizador para liberarlo.
• El procedimiento de instalación del minutero es el siguiente:
- Conecte los cables como se indica en el Diagrama 1 para conexión a 3 hilos y según
el Diagrama 2 para conexión a 4 hilos.
- Para las funciones de cuenta atrás, gire el interruptor de tiempo hasta el período de
cuenta atrás deseado (de 30 segundos a 10 minutos).
- Después, ubique el interruptor en la posición
espera para la función de cuenta atrás.
- Presione el pulsador de neón para activar la función de cuenta atrás. Se apagará
automáticamente según el tiempo preestablecido.
- La corriente total para el neón no debe exceder los 100 mA. Si un neón lleva una
corriente de 1 mA, entonces, no debe conectar más de 100 pulsadores de neón al
minutero.
• Para anular el período de cuenta atrás, gire el interruptor a la posición
se enciende. A continuación, gire el interruptor a la posición
alimentación.
MANUAL DE INSTRUCCIONES
INSTRUCTIONS MANUAL
Diagrama 1
conexión a 3 hilos
Minutero de escalera electrónico
230V~, 50Hz
16A, Máx. 2300W / 1000VA
230V~, 4A / cos Φ 0.4
30 segundos a 10 minutos
IP20
-10ºC a 55ºC
Diagrama de cableado
conexión a 4 hilos
. El minutero estará en modo de
ESP
Diagrama 2
, la alimentación
para desconectar la
