Cortocircuito en cableado de par trenzado

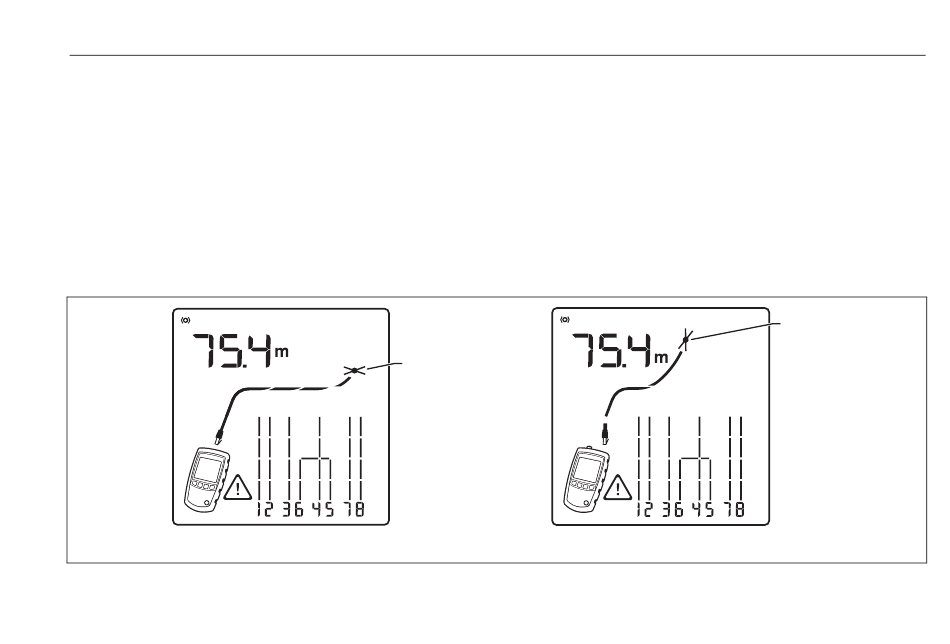

Figura 9 muestra un cortocircuito entre los hilos 5 y 6.
Los hilos cortocircuitados parpadean para indicar el fallo.
La longitud del cable es de 75,4 m.
Donde hay un cortocircuito, no se muestran el
adaptador del extremo lejano y la asignación
de los hilos que no están en cortocircuito.
HIGH Ω
MicroScanner PoE
Nota
Ícono de
V
"cortoci
rcuito"
Figura 9. Cortocircuito en cableado de par trenzado
Comprobación de cables de par trenzado
Causas típicas de cortocircuitos

Conector dañado

Cable dañado

Material conductor atascado entre las patillas en el
conector

Terminación incorrecta del conector

Aplicación incorrecta para el cable
MicroScanner
Ícono de
"cortoci
rcuito"
2
EKG06.EPS
19
