30 m

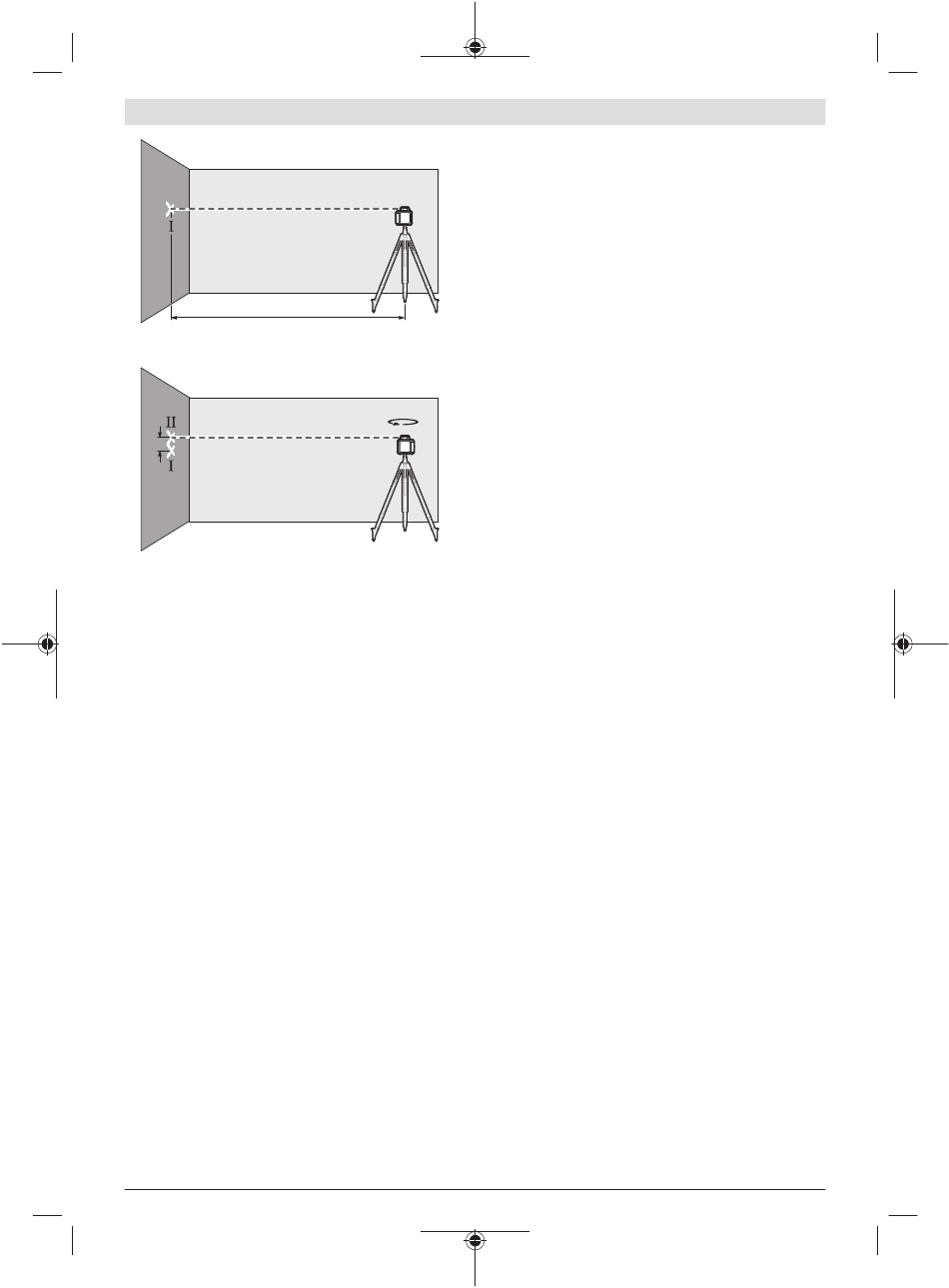

– По окончании нивелирования обозначьте середину
лазерного луча на стене (точка Ⅰ).
d
– Поверните измерительный инструмент на 180°, не из-
меняя его положения. Дайте ему нивелироваться и
обозначьте середину лазерного луча на стене (точ-
ка Ⅱ). Следите за тем, чтобы точка Ⅱ находилась как
можно более отвесно над или под точкой Ⅰ.
Расстояние d между двумя обозначенными точками Ⅰ и Ⅱ
на стене отражает фактическое отклонение измеритель-
ного инструмента по высоте для измеренной оси.
Повторите процесс измерения для другой оси. Для этого
поверните измерительный инструмент до начала измере-
ния на 90°.
На участке 30 м максимально допустимое отклонение со-
ставляет:
30 м × ±0,08 мм/м = ±2,4 мм. Таким образом, расстоя-
ние d между точками Ⅰ и Ⅱ при каждом из обеих процедур
измерения не должно превышать макс. 4,8 мм.
Указания по использованию ротационного
лазерного нивелира
Используйте всегда только середину лазерной ли-
u
нии для отметки. Ширина лазерной линии изменяется
по мере удаления.
Работы с визирной маркой
Визирная марка (32) улучшает видимость лазерного лу-
ча при неблагоприятных условиях и на больших расстоя-
ниях.
Отражающая поверхность визирной марки (32) улучша-
ет видимость лазерной линии, на прозрачной поверхно-
сти лазерную линию также видно с тыльной стороны ви-
зирной марки.
Работа со штативом (принадлежность)
Штатив обеспечивает стабильную, регулируемую по вы-
соте опору для измерений. Установите измерительный
Bosch Power Tools
инструмент гнездом под штатив 5/8" (9) на резьбу
штатива (25). Зафиксируйте измерительный инструмент
с помощью крепежного винта штатива.
На штативе с размерной шкалой на выдвижной части
можно непосредственно установить смещение по высо-
те.
Предварительно выровняйте штатив, прежде чем вклю-
чать измерительный инструмент.
Работа с дальномерной рейкой (принадлежность)
(см. рис. D)
Для проверки неровностей и переноса наклонов реко-
мендуется использовать дальномерную рейку (26) с ла-
зерным приемником.
На дальномерной рейке (26) вверху нанесена относи-
180°
тельная шкала. Нуль задается внизу на выдвижной части.
Благодаря этому можно сразу видеть отклонения от за-
данной высоты.
Очки для работы с лазерным инструментом
(принадлежность)
Лазерные очки отфильтровывают окружающий свет.
Поэтому свет лазера кажется более ярким для зрительно-
го восприятия.
Не используйте очки для работы с лазерным
u
инструментом (принадлежность) в качестве защит-
ных очков. Очки для работы с лазерным инструмен-
том обеспечивают лучшее распознавание лазерного
луча, но не защищают от лазерного излучения.
Не используйте очки для работы с лазерным
u
инструментом (принадлежность) в качестве солн-
цезащитных очков или за рулем. Очки для работы с
лазером не обеспечивают защиту от УФ-излучения и
мешают правильному цветовосприятию.
Указания по использованию лазерного
приемника
Выверка уровня
При помощи уровня (20) можно выверить лазерный при-
емник по вертикали (по отвесу). Неровно установленный
лазерный приемник дает неверные показания.
Нанесение отметки
С помощью маркировки центра (17) справа и слева на
лазерном приемнике можно отмечать расположение ла-
зерного луча, когда он проходит по центру приемного
окошка (18).
Центральная маркировка находится на расстоянии 45 мм
от верхней кромки измерительного инструмента.
При нанесении отметки следите за тем, чтобы лазерный
приемник располагался строго вертикально (при гори-
зонтальном лазерном луче) или строго горизонтально
(при вертикальном лазерном луче), иначе маркировка
будут смещена по отношению к лазерному лучу.
Фиксация с помощью крепления (см. рис. B)
С помощью держателя (29) лазерный приемник можно
устанавливать как на дальномерной рейке (26) (принад-
