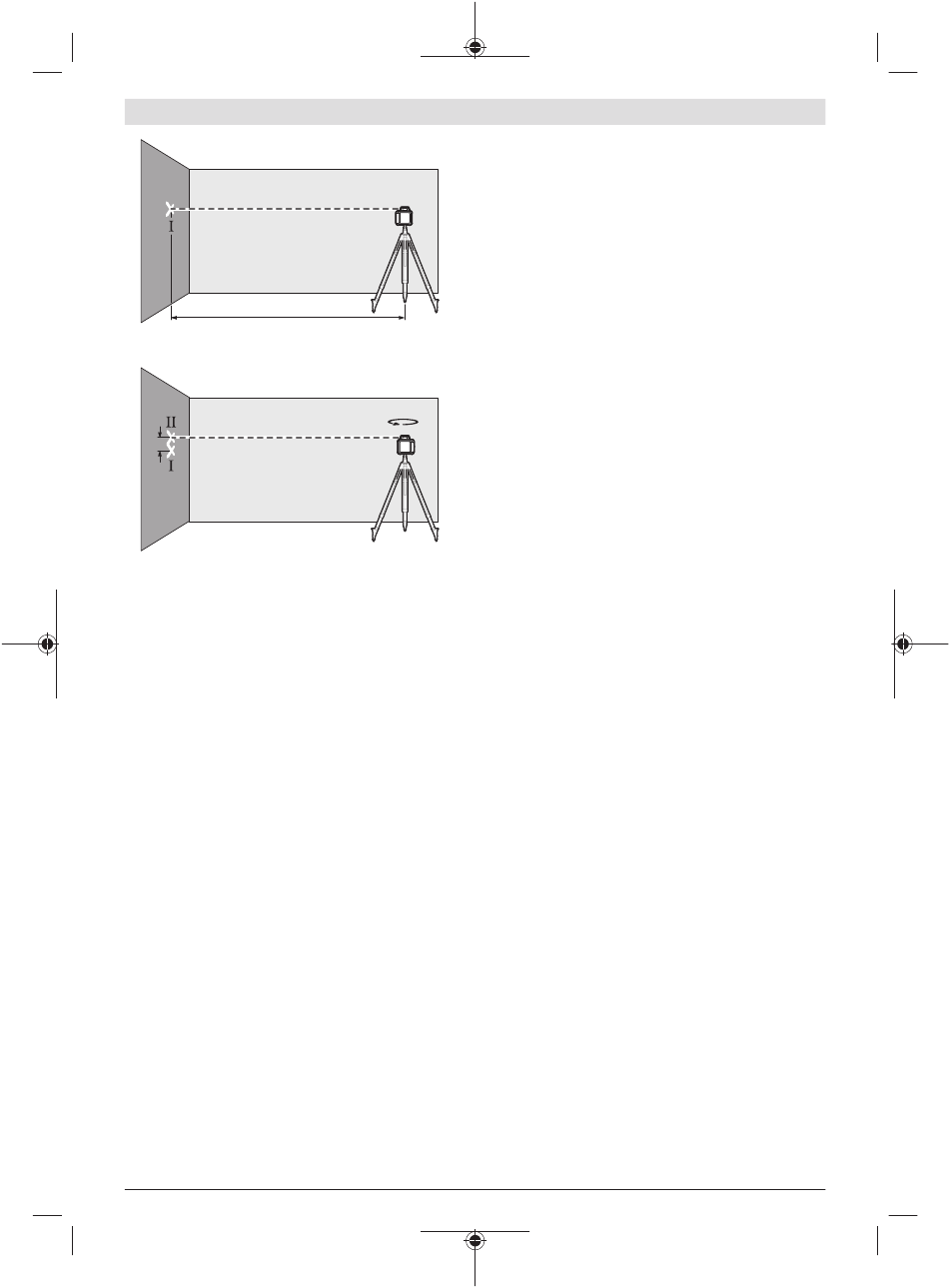

– După finalizarea nivelării, marchează pe perete centrul
fasciculului laser (punctul Ⅰ).
d
– Roteşte aparatul de măsură la 180° fără a-i modifica
poziţia. Lasă-l să se echilibreze şi marchează pe perete
centrul fasciculului laser (punctul Ⅱ). Ai grijă ca punctul Ⅱ
să fie cât mai vertical posibil deasupra, respectiv
dedesubtul punctului Ⅰ.
Diferenţa d dintre cele două puncte marcate Ⅰ şi Ⅱ de pe
perete reprezintă abaterea efectivă pe înălţime a aparatului
de măsură pentru axa măsurată.
Repetă procesul de măsurare pentru cealaltă axă. Pentru
aceasta, înainte de a începe procesul de măsurare, roteşte
aparatul de măsură la 90°.
Pe tronsonul de măsurare de 30 m, abaterea maximă admisă
este de:
30 m × ±0,08 mm/m = ±2,4 mm. Prin urmare, diferenţa d
dintre punctele Ⅰ şi Ⅱ poate fi de maximum 4,8 mm pentru
fiecare dintre cele două procese de măsurare.
Instrucţiuni de lucru pentru nivela laser rotativă
Utilizaţi întotdeauna numai mijlocul liniei laser pentru
u
a efectua marcaje. Lăţimea liniei laser se modifică odată
cu distanţa.
Lucrul cu panoul de vizare laser
Panoul de vizare laser (32) optimizează vizibilitatea
fasciculului laser în caz de condiţii nefavorabile şi de distanţe
mari.
Suprafaţa reflectorizantă a panoului de vizare laser (32)
optimizează vizibilitatea liniei laser, iar suprafaţa
transparentă permite vizualizarea liniei laser chiar şi din
partea posterioară a panoului de vizare laser.
Lucrul cu stativul (accesoriu)
Stativul este un suport de măsurare stabil, cu înălţime
reglabilă. Aşază aparatul de măsură cu orificiul de prindere
pe stativ de 5/8" (9) pe filetul stativului (25). Fixaţi prin
Bosch Power Tools
înşurubare aparatul de măsură cu şurubul de fixare al
stativului.
Cu un stativ cu scară pe măsurare la nivelul dispozitivului de
extindere poţi regla direct compensarea înălţimii.
Înainte de a conecta aparatul de măsură, aliniaţi brut
stativul.
Lucrul cu bara de măsurare (accesoriu)
(consultă imaginea D)
Pentru verificarea planeităţilor sau pentru realizarea
pantelor, este recomandat să foloseşti bara de
măsurare (26) împreună cu receptorul laser.
Pe bara de măsurare (26) este reprezentată la nivel superior
o scară relativă de măsurare. Poţi seta înălţimea zero a
acesteia în partea de jos a dispozitivului de extindere. Astfel
180° vei putea citi direct abaterile de la înălţimea de referinţă.
Ochelari pentru laser (accesoriu)
Ochelarii pentru laser filtrează lumina ambiantă. Aceasta
face ca lumina razei laser să pară mai puternică în ochii
utilizatorului.
Nu folosi ochelarii pentru laser (accesoriu) drept
u
ochelari de protecţie. Ochelarii pentru laser servesc la
mai buna recunoaştere a razei laser; aceştia nu te
protejează, totuşi, împotriva razelor laser.
Nu folosi ochelarii pentru laser (accesoriu) drept
u
ochelari de soare sau în traficul rutier. Ochelarii pentru
laser nu oferă o protecţie UV completă şi reduc percepţia
culorilor.
Instrucţiuni de lucru pentru receptorul laser
Alinierea cu nivela
Cu ajutorul nivelei (20) poţi alinia pe verticală receptorul
laser (perpendicular). Un receptor laser poziţionat greşit
duce la măsurări eronate.
Marcarea
Pe marcajul median (17) din părţile dreaptă şi stângă ale
receptorului laser poţi marca poziţia fasciculului laser atunci
când acesta trece prin mijlocul câmpului de recepţie (18).
Marcajul median se află la o distanţă de 45 mm faţă de
muchia superioară a aparatului de măsură.
La marcare, ai grijă să aliniezi perfect vertical receptorul
laser (în cazul fasciculului laser orizontal), respectiv
orizontal (în cazul fasciculului laser vertical), în caz contrar,
marcajele vor fi decalate faţă de fasciculul laser.
Fixarea cu suportul (consultă imaginea B)
Poţi fixa receptorul laser cu ajutorul suportului (29) atât pe o
bară de măsurare (26) (accesoriu), cât şi pe alte mijloace
ajutătoare cu o lăţime de până la 65 mm.
Înfiletează suportul (29) cu ajutorul şurubului de fixare (28)
în sistemul de prindere (24) pe partea posterioară a
receptorului laser.
Desfă butonul rotativ (27) al suportului, împinge suportul,
de exemplu, pe bara de măsurare (26) şi strânge ferm
butonul rotativ (27).
