SITRANS
Caudalímetros
SITRANS WF100
Instrucciones de servicio
7MH7186
04/2021
A5E51564904-AB
Introducción
Indicaciones de seguridad
Descripción
Instalación y montaje
Conexión
Puesta en marcha
Servicio y mantenimiento
Datos técnicos
Dimensiones
Documentación del
producto y soporte
1
2
3
4
5
6
7
8
9
A
Publicidad
Tabla de contenido
Manuales relacionados para Siemens SITRANS WF100
Resumen de contenidos para Siemens SITRANS WF100
- Página 1 Introducción Indicaciones de seguridad Descripción SITRANS Instalación y montaje Caudalímetros SITRANS WF100 Conexión Puesta en marcha Instrucciones de servicio Servicio y mantenimiento Datos técnicos Dimensiones Documentación del producto y soporte 7MH7186 04/2021 A5E51564904-AB...
-
Página 2: Personal Cualificado
Considere lo siguiente: ADVERTENCIA Los productos de Siemens sólo deberán usarse para los casos de aplicación previstos en el catálogo y la documentación técnica asociada. De usarse productos y componentes de terceros, éstos deberán haber sido recomendados u homologados por Siemens. El funcionamiento correcto y seguro de los productos exige que su transporte, almacenamiento, instalación, montaje, manejo y mantenimiento hayan sido realizados de forma... -
Página 3: Tabla De Contenido
Puesta en marcha ..........................27 Servicio y mantenimiento........................31 Datos técnicos............................35 Dimensiones ............................37 Documentación del producto y soporte ....................39 Documentación del producto ..................... 39 Soporte técnico........................40 Índice alfabético ..........................41 SITRANS WF100 Instrucciones de servicio, 04/2021, A5E51564904-AB... - Página 4 Índice SITRANS WF100 Instrucciones de servicio, 04/2021, A5E51564904-AB...
-
Página 5: Introducción
Introducción Nota El caudalímetro Siemens debe usarse tal y como se describe en estas instrucciones, de lo contrario la protección proporcionada por el dispositivo puede verse afectada. • Incumbe al usuario leer y comprender este manual antes de la instalación y la puesta en marcha de cualquier componente del caudalímetro. - Página 6 Introducción SITRANS WF100 Instrucciones de servicio, 04/2021, A5E51564904-AB...
-
Página 7: Indicaciones De Seguridad
No se permiten alteraciones en el producto, incluyendo su apertura o reparaciones inadecuadas del mismo. Si no se cumple este requisito, la marca CE y la garantía del fabricante quedarán anuladas. Montaje en atmósferas potencialmente explosivas SITRANS WF100 SOLIDS FLOWMETER 7MHxxxx-xxxxx-xxxx-x Y31: FSG-XXXXXXXXXXXX Serial #: GYZ / A1034567... -
Página 8: Instrucciones Específicas Para Instalaciones En Atmósferas Potencialmente Explosivas
8. Las reparaciones deberán efectuarse por personal adecuadamente formado, respetando los códigos de práctica aplicables. 9. La integración de componentes o la sustitución de parte del equipo deberá realizarse por personal calificado en conformidad con las indicaciones en la documentación del fabricante. SITRANS WF100 Instrucciones de servicio, 04/2021, A5E51564904-AB... - Página 9 11.El marcado del instrumento deberá incluir la siguiente advertencia: Es imprescindible no desmontar el instrumento en una atmósfera explosiva polvorienta. SITRANS WF100 Instrucciones de servicio, 04/2021, A5E51564904-AB...
- Página 10 Indicaciones de seguridad 2.2 Montaje en atmósferas potencialmente explosivas SITRANS WF100 Instrucciones de servicio, 04/2021, A5E51564904-AB...
-
Página 11: Descripción

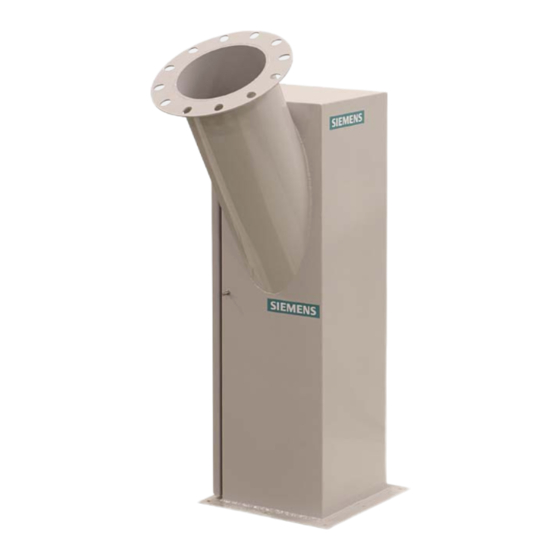

Descripción El SITRANS WF100 es un caudalímetro de capacidad baja y media para diversos tamaños, densidades y flujos de productos en espacios restringidos. Esta unidad compacta mejora el procesamiento, aumenta la eficiencia operativa y proporciona importantes ahorros de costes. Con un integrador Siemens basado en un microprocesador, el Milltronics SF500 visualiza el caudal, el caudal totalizado y las alarmas. -
Página 12: Componentes
Descripción Componentes Los caudalímetros Siemens reaccionan a la componente horizontal de la fuerza de impacto del material en la placa. Los caudalímetros Siemens están formados por dos componentes físicos: • la caja, que incluye la guía de flujo y el conducto de salida: soporta el conjunto de detección y guía el flujo de material... -
Página 13: Desplazamiento Negativo
En esta condición, el tope negativo no debe entrar en contacto con la placa de detección, y la señal de salida de la célula de carga será aproximadamente de -5 a 0 mV DC. SITRANS WF100 Instrucciones de servicio, 04/2021, A5E51564904-AB... -
Página 14: Aplicaciones
Los materiales con bajo contenido en humedad tienen generalmente excelentes propiedades de flujo y adherencia. Si el contenido de humedad del proceso es variable, seleccione una ubicación con el menor grado de humedad para el caudalímetro. SITRANS WF100 Instrucciones de servicio, 04/2021, A5E51564904-AB... -
Página 15: Ejemplos De Alimentación Del Material
• los elevadores lentos (típicamente con transmisión por cadena) producen caudales de descarga muy pulsados que necesitan amortiguamiento. • utilice un dispositivo especial (dead box) para limitar la veloci‐ dad del material de elevadores rápidos (típicamente transmi‐ sión a correa reforzada) SITRANS WF100 Instrucciones de servicio, 04/2021, A5E51564904-AB... -
Página 16: Cinta Transportadora
En condiciones ideales la tolva de alimentación precondiciona el material para minimizar la abrasión, las variaciones de velocidad, la variación de trayectoria de la descarga del alimentador, y la pulsación. SITRANS WF100 Instrucciones de servicio, 04/2021, A5E51564904-AB... -
Página 17: Transición De Alimentador/Guía De Flujo
(antes de su boca de entrada) ① < 0,6 m (2 ft) SITRANS WF100 Instrucciones de servicio, 04/2021, A5E51564904-AB... -
Página 18: Conducto De Caída Largo
• se utiliza cuando la velocidad de descarga del alimentador es muy alta, variable, allí donde cambia el ángulo de inclinación del conducto de salida largo, y cuando el material es particularmen‐ te abrasivo SITRANS WF100 Instrucciones de servicio, 04/2021, A5E51564904-AB... -
Página 19: Amortiguamiento Descarga Pulsante Alimentador
• Si no se utiliza un colector de polvo, puede instalarse un con‐ ducto de aire de derivación entre los conductos de entrada y salida del caudalímetro. ① al colector común de polvo SITRANS WF100 Instrucciones de servicio, 04/2021, A5E51564904-AB... - Página 20 Consulte el siguiente gráfico para asegurarse de que la capacidad de la guía de flujo es la adecuada. 2.56 2.24 4" 6" 8" 10" 1.92 100mm 150mm 200mm 250mm 1.60 1.28 0.96 0.64 0.32 Figura 3-1 Gráfico de capacidad de la guía de flujo SITRANS WF100 Instrucciones de servicio, 04/2021, A5E51564904-AB...
-
Página 21: Instalación Y Montaje
La instalación deberá ser realizada únicamente por personal cualificado y de acuerdo con la normativa local vigente. Preparación Prepare la instalación como se indica en los diagramas de Siemens disponibles en nuestro sitio web: Pesaje Siemens (http://www.siemens.com/weighing). Si surgen dudas o confusiones sobre la instalación, por favor consulte a su representante Siemens. -
Página 22: Manipulación De Las Células De Carga
2. La caja debe ser vertical con una tolerancia de 1°, en dos planos separados por 90°. 3. Atornille la guía de flujo y las bridas del conducto de salida a la tubería del proceso. SITRANS WF100 Instrucciones de servicio, 04/2021, A5E51564904-AB... - Página 23 5. Conecte la unidad al integrador. 90º ① Entrada material (suministrada por el cliente) ② Material de montaje ③ Junta ④ SITRANS WF100 ⑤ Descarga (suministrada por el cliente) ⑥ Polea de calibración SITRANS WF100 Instrucciones de servicio, 04/2021, A5E51564904-AB...
- Página 24 Instalación y montaje SITRANS WF100 Instrucciones de servicio, 04/2021, A5E51564904-AB...
-
Página 25: Conexión
Conexión Cableado del SITRANS WF100 ① Célula de carga ② Conducto y conector de caja (no se suministra en la opción para atmósferas potencialmente explosivas) ③ Caja de conexiones del cliente Célula de carga Integrador Milltronics SIWAREX FTC ROJO + EXC... - Página 26 Conexión SITRANS WF100 Instrucciones de servicio, 04/2021, A5E51564904-AB...
-
Página 27: Puesta En Marcha
Todas las instrucciones de servicio están disponibles para su descarga en: Pesaje Siemens (http://www.siemens.com/weighing) Caudal de prueba El caudal de prueba es el caudal del material representado por el peso prueba. El peso prueba permite simular las fuerzas horizontales provocadas por el impacto del material en la placa. -
Página 28: Rango Total
3. Realice la calibración del rango total como se describe en la sección calibración de las instrucciones de servicio del integrador. 4. Una vez finalizada la calibración del rango total, retire el peso de prueba y la polea y guárdelos. ① Caja del SITRANS WF100 ② Gancho ③... -
Página 29: Prueba Material
Deben realizarse al menos dos muestreos de 5 minutos para garantizar la repetibilidad. Consulte las secciones prueba material y factorización posterior del caudalímetro en las instrucciones de servicio del integrador. Reevaluación Consulte a su representante local de Siemens para definir otras características asignadas. SITRANS WF100 Instrucciones de servicio, 04/2021, A5E51564904-AB... - Página 30 Puesta en marcha SITRANS WF100 Instrucciones de servicio, 04/2021, A5E51564904-AB...
-
Página 31: Servicio Y Mantenimiento
Si el material se adhiere a la placa, limpie la zona de impacto regularmente. Si la adherencia del material persiste, póngase en contacto con su representante de Siemens. Compruebe si hay formación de bóvedas entre la caja y la célula de carga/placa de impacto que pueden limitar el movimiento de los componentes. -
Página 32: Piezas De Recambio
Las siguientes son las piezas de recambio recomendadas. Como cada una de ellas puede estar disponible en más de una opción, consulte a Siemens para que le ayude a pedir las piezas de repuesto. En toda la correspondencia se debe indicar el número de serie del dispositivo para el que se necesitan piezas. - Página 33 ① Cable de la célula de carga ② Tornillos de montaje de la célula de carga ③ Tope de transporte ④ Placa sensora Figura 7-1 Puerta de la caja retirada para mayor claridad SITRANS WF100 Instrucciones de servicio, 04/2021, A5E51564904-AB...
-
Página 34: Instalación Del Tope De Transporte
Tenga en cuenta lo siguiente: • El usuario es responsable de los cambios y las reparaciones realizadas en el dispositivo. • Todos los componentes nuevos deben ser suministrados por Siemens Milltronics Process Instruments Inc. -
Página 35: Datos Técnicos
100, 150, 200, 250 mm (4, 6, 8, 10") Caudal de 3 a 200 t/h (de 4 a 220 STPH) Capacidad volumétrica 4"/100 mm 9,77 m /h (345 ft 6"/150 mm 27,34 m /h (966 ft SITRANS WF100 Instrucciones de servicio, 04/2021, A5E51564904-AB... -
Página 36: Repetibilidad
IECEx Ex tb IIIC T80°C Db IP65 Las opciones de acero inoxidable cumplen con los requisitos de las normas FDA y USDA para procesamiento de alimentos Australia C-TICK Rusia Ex tb IIIC T80°C Db X SITRANS WF100 Instrucciones de servicio, 04/2021, A5E51564904-AB... -
Página 37: Dimensiones
Dimensiones 60° Figura 9-1 Dimensiones del SITRANS WF100 ① ② ③ ④ ⑤ ⑥ Tamaño ∅ brida (8 lugares) 4" 8 (203.2) 23.5 (596.9) 21.87 4 (100) ∅0.43 (11) 11.25 (555.5) (285.8) 6" 10 (254) 33 (838.2) 31.12 6 (150) ∅0.43 (11) - Página 38 Dimensiones SITRANS WF100 Instrucciones de servicio, 04/2021, A5E51564904-AB...
-
Página 39: Documentación Del Producto Y Soporte
Introducir un número de serie 1. Abra el PIA Life Cycle Portal (https://www.pia-portal.automation.siemens.com). 2. Seleccione el idioma deseado. 3. Introduzca el número de serie del dispositivo. Se mostrará la documentación del producto relevante para su dispositivo y, además, podrá... -
Página 40: A.2 Soporte Técnico
Support (http://www.siemens.com/automation/serviceandsupport). Contacto Si tiene más preguntas sobre el aparato, póngase en contacto con el representante Siemens de su región en Persona de contacto (http://www.automation.siemens.com/partner). Para encontrar la persona de contacto para su producto, vaya a "Todos los productos y rubros"... -
Página 41: Índice Alfabético
Hojas del catálogo, 39 Certificados, 39 Descargas, 39 Línea directa, (Consultar la solicitud de soporte (Support Request)) Manuales, 39 Servicio, 40 Servicio técnico y asistencia Internet, 40 Solicitud de soporte (Support Request), 40 SITRANS WF100 Instrucciones de servicio, 04/2021, A5E51564904-AB... - Página 42 Índice alfabético SITRANS WF100 Instrucciones de servicio, 04/2021, A5E51564904-AB...
