Instrucciones de uso 868-M PREMIUM - 02.0 - 01/2018
Información
El paquete de conexiones neumáticas se puede adquirir con la
referencia 0797 003031. Incluye lo siguiente:
• Tubo flexible de conexión del sistema (longitud 5 m, diá-
metro 9 mm)
• Boquillas portatubos y bridas
• Caja de acoplamiento y conectores de acoplamiento
7.13.1 Montaje de la unidad de mantenimiento de aire
comprimido

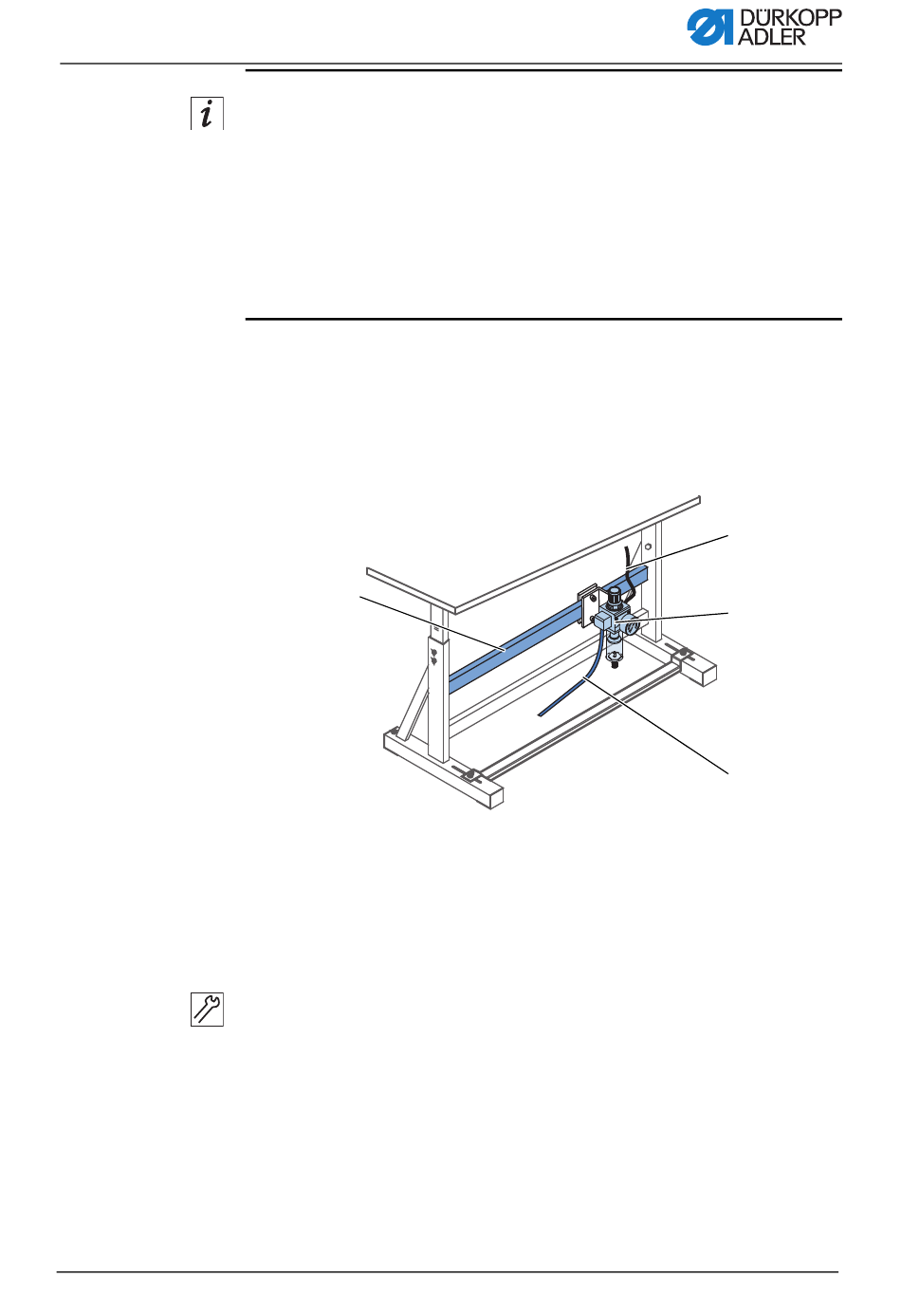

Fig. 78: Montaje de la unidad de mantenimiento de aire comprimido
①
(1) - Travesaño
(2) - Tubo flexible de conexión
del sistema
La unidad de mantenimiento de aire comprimido se monta como
se indica a continuación:
1.
Fije la unidad de mantenimiento (3) con escuadra, tornillos y
cubrejuntas al travesaño superior (1) del bastidor.
2.
Fije el tubo flexible de la máquina (4), que proviene de la parte
superior de la máquina, en la parte superior derecha de la
unidad de mantenimiento (3).
3.
Conecte el tubo flexible de conexión del sistema (2) al sistema
neumático.
6
4
8
2
10
0
(3) - Unidad de mantenimiento
(4) - Tubo flexible de la máquina
④
③
②
