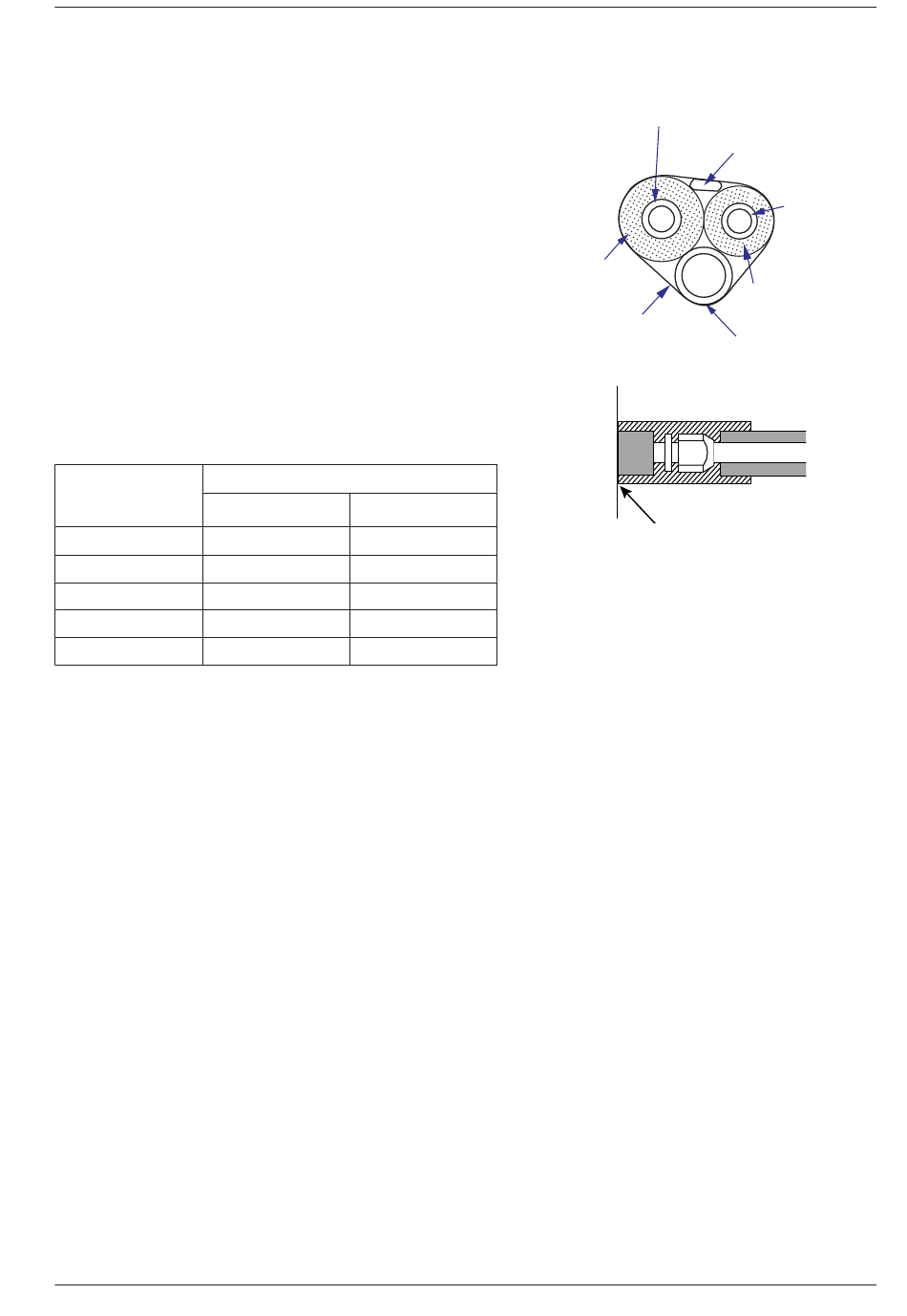

Cuando se conecta la unidad interna al tubo de conexión, no forzar los ra-
cores de la unidad interna, porque esto puede provocar roturas y pérdidas
en los tubos capilares de la unidad interna y en los otros tubos.
•
El tubo de conexión se debe sujetar con una brida adecuada. El peso del
tubo no debe estar soportado por unidad.
•
Para evitar pérdidas y la formación de condensación en los tubos de co-
nexión, se los debe revestir con un aislante térmico, envueltos con cinta
adhesiva y aislados del aire.
•
El racor de conexión con la unidad interna debe estar envuelto con aislan-
te térmico. No deben existir ranuras entre el racor y la pared de la unidad
interna.
•
Después de envolver los tubos con material protector, nunca doblarlos en
ángulo agudo porque podrían agrietarse y romperse.
•
Utilizar cinta adhesiva para recubrir las tuberías:
Utilizar cinta adhesiva para envolver juntos las tuberías de conexión y los
−
cables. Para impedir que el agua de condensación escape por el tubo de
descarga, separar este último del tubo de conexión y de los cables.
Usar cinta aislante térmica para envolver los tubos desde el fondo de la
−
unidad externa hasta el extremo superior del tubo en el punto en el cual
entra a la pared. Cuando se usa cinta aislante, la última vuelta debe recu-
brir hasta la mitad la vuelta anterior de la cinta.
Diámetros de las conexiones de refrigeración
Unidad interna
MVA220C1
MVA280C1
MVA360C1
MVA450C1
MVA500C1
GAS
LÍQUIDO
mm(inch)
mm(inch)
9,52(3/8")
6,35(1/4")
9,52(3/8")
6,35(1/4")
12,7(1/2")
6,35(1/4")
12,7(1/2")
6,35(1/4")
12,7(1/2")
6,35(1/4")
Tubo gas
Aislamiento
Funda exterior
Tubo de descarga del
agua de condensación
Ninguna ranura
Conexión serial
Tubo líquido
Aislamiento
15
