DTX-1500 CableAnalyzer
Manual de uso

Acerca de los adaptadores de interfaz de enlace

Los adaptadores de interfaz de enlace proporcionan las
tomas correctas y el circuito de interfaz para probar
distintos tipos de cableado LAN de par trenzado. Los
adaptadores de interfaz de canal provistos sirven para
probar cableado de hasta categoría 6A/clase E
adaptadores opcionales le permiten probar instalaciones
de enlace permanente y cableado coaxial.
La figura 6 muestra cómo instalar y desmontar
adaptadores.

Precaución
Para evitar daños al adaptador opcional de
enlace permanente y garantizar la máxima
exactitud de los resultados de las pruebas,
nunca pellizque, enrosque o aplaste el cable del
adaptador. Siga las guías de manipulación
descritas en la figura 7.
14
. Los
A

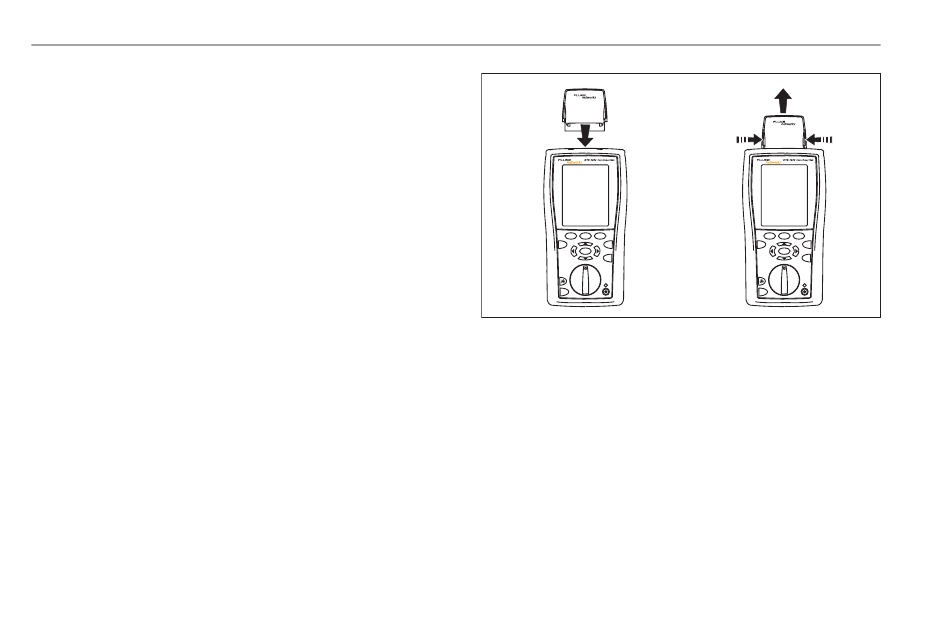

Figura 6. Conexión y desconexión de adaptadores
F1 F2 F3
EXIT TEST
ENTER
SAVE
AUTO
TEST
SINGLE
TEST SETUP
SPECIAL
MONITOR FUNCTIONS
TALK
F1 F2 F3
EXIT TEST
ENTER
SAVE
AUTO
TEST
SINGLE
TEST SETUP
SPECIAL
MONITOR FUNCTIONS
TALK
AMD35F.EPS
