- Página 1 DYNAPAC CA 602 MANTENIMIENTO M602ES2 Box 504, SE-371 23 Karlskrona, Sweden Telephone +46 455 30 60 00 Telefax +46 455 30 60 30 www.dynapac.com...
- Página 2 ILF015WO1...

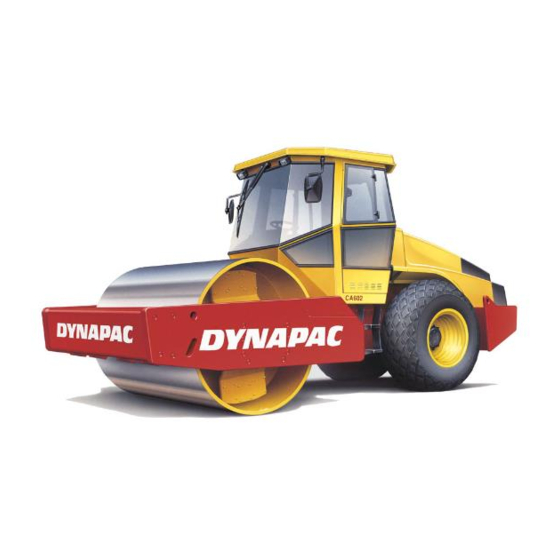

- Página 3 Las instrucciones rigen a partir de: CA 602 PIN (S/N) *71420603* El rodillo Dynapac CA 602 está disponible en las versiones D (cilindro liso) y PD (cilindro de púas). El modelo CA 602D está destinado a la compactación de rocalla. Las versiones PD se utilizan principalmente para materiales cohesivos y materiales pedregosos desagregados.
-
Página 4: Tabla De Contenido
Por lo que respecta al motor, deben observarse las instrucciones del fabricante descritas en el manual del motor. Este manual se encuentra en una solapa especial en la carpeta de la compactadora. CA 602 M602ES2... -
Página 5: Lubricantes Y Símbolos
Resistente a la congelación hasta -41ºC del 50% aproximadamente. Para trabajar en temperaturas ambiente extremadamente altas o bajas, deben usarse otros combustibles y lubricantes. Ver el capítulo “Instrucciones especiales” o consultar con Dynapac. Motor, nivel de aceite Presión Motor, filtro de aceite Filtro de aire Depósito de aceite hidráulico, nivel... -
Página 6: Especificaciones Técnicas
– Amplitud (alta) ....... mm ........1,8 Amplitud (baja) ......mm ........1,1 Frecuencia (ampl. alta/baja) ... Hz ........27/31 27/31 Fuerza centrífuga (ampl. alta) ..kN ........276 Fuerza centrífuga (ampl. baja) ..kN ........229 CA 602 M602ES2... - Página 7 M24 (P/N 90 39 64) Clase de resistencia: 10,9 Par de apriete: 800 Nm (tratados con Dracomet) Sistema hidráulico Presión de apertura, MPa Sistema de propulsión 38,0 Sistema de alimentación Sistema de vibración 37,5 Sistema de dirección 18,0 Desactivación de frenos CA 602 M602ES2...
- Página 8 LwA conductor conductor (plataforma), (cabina), dB(A) LpA dB(A) LpA CA 602 Los niveles acústicos pueden variar en el funcionamiento sobre diferentes superficies y con distintas posiciones del asiento. CA 602 M602ES2...
-
Página 9: Esquema De Mantenimiento
23. Puente trasero, planetarios, 35. Cojinete del asiento 11. Caja de fusibles 2 unidades 36. Cadena de dirección 12. Aceite de rodillo, llenado, 24. Suspensión del puente trasero, 37. Mando de marcha 2 unidades 2 lados adelante/atrás CA 602 M602ES2... -
Página 10: Medidas De Mantenimiento
Controlar el apriete de las tuercas de ruedas Controlar la presión de los neumáticos Controlar la climatización Accesorio Después de las primeras 50 horas de funcionamiento del rodillo, sólo se cambia el aceite de cilindro y todos los filtros. CA 602 M602ES2... - Página 11 Cambiar el aceite del depósito hidráulico 12, 15 Cambiar el aceite del cassette del rodillo Cambiar el aceite de la caja del reductor del rodillo Lubricar el mando de marcha adelante/atrás Revisar el equipo de climatización 28 Accesorio CA 602 M602ES2...
-
Página 12: Cada 10 Horas De Funcionamiento (Diariamente)
Si se desacoplan los muelles de gas del capó y se abre el capó hasta la posición superior: bloquear el capó para que no puede cerrarse de forma inadvertida. Fig. 4 Rejilla de aire refrigerante 1. Cerradura del capó CA 602 M602ES2... - Página 13 La varilla se encuentra en el lado derecho del motor. Sacar la varilla (1) y controlar que el nivel de aceite esté entre las marcas superior e inferior. Para Fig. 6 Compartimiento del motor información más detallada, ver el manual del motor. 1. Varilla de nivel CA 602 M602ES2...
- Página 14 Después de controlar el freno, poner el mando de marcha adelante/atrás (2) en punto muerto. Fig. 9 Panel de mandos 1. Botón de freno de Extraer el botón de freno de reserva/estacionamiento. reserva/estacionamiento 2. Mando de marcha adelante/atrás Ahora, la compactadora está preparada para funcionar. CA 602 M602ES2...
-
Página 15: Cada 50 Horas De Funcionamiento (Semanalmente)
Para cambiar el cartucho de seguridad (4), quitar el cartucho usado de su soporte, poner un cartucho nuevo y montar el filtro de aire en orden inverso al desmontaje (ver más arriba). Fig. 12 Filtro de aire 4. Cartucho de seguridad CA 602 M602ES2... - Página 16 Fig. 15 Cilindro de dirección, lado derecho 4. Engrasador de la fijación del cilindro de dirección trasera derecha (x1) 5. Engrasador de la fijación del cilindro de dirección trasera izquierda (x1) CA 602 M602ES2...
- Página 17 Fig. 17 Filtro de secador unidad. Hay riesgo de dañar la unidad si se hace 1. Mirilla funcionar con un nivel de refrigerante demasiado bajo. Si es necesario, limpiar el polvo del condensador. Fig. 18 Cabina 1. Elemento condensador CA 602 M602ES2...
-
Página 18: Cada 250 Horas De Funcionamiento (Mensualmente)
Utilizar aceite para transmisiones (ver la especificación de lubricantes). Limpiar y montar los tapones. Fig. 21 Control del nivel – Caja del reductor del rodillo 1. Tapón de nivel 2. Tapón de llenado 3. Tapón de drenaje CA 602 M602ES2... - Página 19 En los recipientes sólo debe utilizarse MOBIL SHC 629. Montar de nuevo los tapones. Repetir el procedimiento en el lado opuesto. Fig. 24 assette de rodillo 2. Tapón de vaciado 3. Tubo de nivel No poner aceite en exceso: Riesgo de sobrecalentamiento. CA 602 M602ES2...
- Página 20 2. Radiador del aceite hidráulico En el lavado a alta presión proceder con 3. Enfriador del aire de admisión cuidado. No acercar demasiado la boquilla al radiador. Para trabajar con aire comprimido o lavar a alta presión, utilizar gafas protectoras. CA 602 M602ES2...
- Página 21 Cambiar también el filtro de aceite (2) del motor. Ver el manual de instrucciones del motor. Fig. 29 Lado izquierdo del motor 1. Tapón de vaciado Entregar el aceite vaciado y el filtro usado a 2. Filtro de aceite un depósito de recogida. CA 602 M602ES2...
- Página 22 Revisar las mangueras de refrigerante y las conexiones para comprobar que no presenten señales de película de aceite que indiquen fugas de refrigerante. Fig. 32 Climatización 1. Mangueras de refrigerante 2. Elemento condensador CA 602 M602ES2...
-
Página 23: Cada 500 Horas De Funcionamiento (Trimestralmente)
Arrancar el motor y controlar la estanqueidad del prefiltro. Fig. 34 Motor 1. Tornillo Si se hace funcionar el motor en un local, 2. Recipiente de vidrio procurar que haya buena ventilación 3. Colador (extracción). Riesgo de intoxicación por óxido de carbono. CA 602 M602ES2... - Página 24 A continuación, apretar los tornillos y controlar la tensión de la cadena. Fig. 36 Apoyo del asiento 1. Engrasador 2. Piñón 3. Cadena de dirección 4. Tornillo de ajuste 5. Tapa 6. Rieles 7. Fiador de giro CA 602 M602ES2...
-
Página 25: Cada 1.000 Horas De Funcionamiento (Semestralmente)
Poner un recipiente debajo del grifo. Abrir el grifo (1) para que salga la eventual agua de condensado. Fig. 39 Parte inferior del depósito hidráulico Cerrar el grifo. 1. Grifo de drenaje 2. Tapón Poner el tapón. CA 602 M602ES2... - Página 26 No poner todo el aceite de una sola vez. Poner el tapón de nivel/llenado. Utilizar aceite para transmisiones, ver la especificación Fig. 42 Puente trasero 1. Tapón de nivel/llenado de lubricantes. 2. Tapones de drenaje CA 602 M602ES2...
- Página 27 Colocar un elemento nuevo. Si la máquina trabaja en un entorno polvoriento, puede ser necesario incrementar la frecuencia de cambio del filtro. Fig. 45 Cabina 1. Filtro de aire fresco 2. Tornillo (x2). CA 602 M602ES2...
-
Página 28: Cada 2.000 Horas De Funcionamiento (Anualmente)
- control del nivel de aceite", página 17. Repetir el procedimiento en el otro lado. Fig. 48 Rodillo, lado derecho 1. Tapón de llenado En los recipientes sólo debe utilizarse 2. Tapón de drenaje MOBIL SHC 629. 3. Tapón de nivel CA 602 M602ES2... - Página 29 Articulación de dirección – Control Revisar la articulación de dirección para ver si tiene daños o grietas. Ver si hay tornillos sueltos y apretarlos. Controlar también si la articulación si tiene rigidez o huelgo. Fig. 51 Articulación de dirección CA 602 M602ES2...
- Página 30 Comprobar que el vaciador de la unidad de enfriamiento no esté obstruido para que no se acumule agua de condensación en el interior de la unidad. Vaciar apretando las válvulas (2). Fig. 53 Climatización 1. Elemento enfriador 2. Válvula de vaciado (x2) CA 602 M602ES2...
- Página 31 La manipulación errónea puede causar daños personales graves. El sistema contiene refrigerante tóxico presurizado. Está prohibida la emisión de agentes refrigerantes a la atmósfera. Los trabajos en el circuito de refrigeración deben ser realizados por una empresa autorizada solamente. CA 602 M602ES2...
-
Página 32: Medidas Para Paradas De Larga Duración
* Cubrir con la tapa protectora el panel de instrumentos de la columna de dirección. Cubrir la compactadora con una lona que llegue hasta unos centímetros del suelo. Si es posible, guardar la máquina en el interior de un local, preferentemente con temperatura regular. CA 602 M602ES2... -
Página 33: Instrucciones Especiales
ROPS dañada, cambiarla por una unidad nueva! Batería auxiliar de arranque Para utilizar la batería auxiliar de arranque, conectar el polo positivo de la misma con el polo positivo de la batería de la máquina, y el negativo con el negativo. CA 602 M602ES2... -
Página 34: Sistema Eléctrico, Fusibles
4. Luces de posición derechas, delantera y trasera 5. Aire acondicionado 5. Intermitentes izquierdos delantero, trasero y lateral 6. Aire acondicionado 6. Intermitentes derechos delantero, trasero y lateral = Accesorio * Cuando está montado el alumbrado de tráfico CA 602 M602ES2... - Página 35 Relé de bocina Relé de cuentahoras Relé de nivel de combustible Relé de alarma de marcha atrás Relé de luces Relé de intermitentes Relé de freno Relé de aire acondicionado = Accesorio Fig. 61 Panel de instrumentos CA 602 M602ES2...
- Página 36 Fig. 62 Caja de fusibles en el compartimento del motor 1. Motor QSB (encendido) 2. Lámparas de diagnóstico, motor 7,5A 3. Electrónica ECM 7,5A 4. Electrónica ECM 7,5A 5. Electrónica ECM 6. Bomba de combustible 7. Bomba de combustible 8. Reserva CA 602 M602ES2...
