WEAPON GUÍA DE OPERACIÓN

EXPANSOR DSMC2 JETPACK-SDI

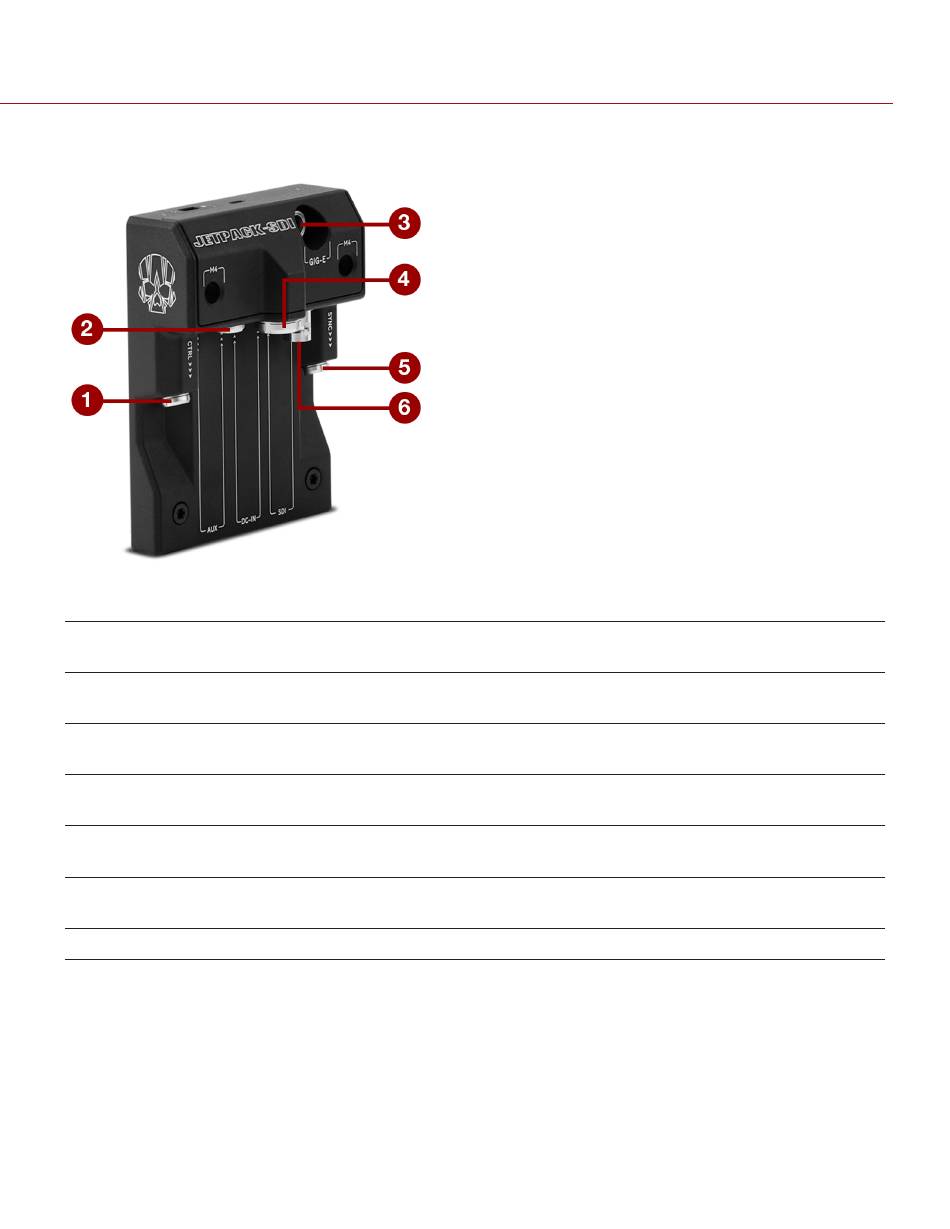

Figure: Expansor DSMC2 Jetpack-SDI
# CONECTOR TIPO DE
CONECTOR
1 Control 00B LEMO 4-
(CTRL) pines
2 AUX 0B LEMO 2-
pines
3 GIG-E 0B LEMO 9-
pines
4 Entrada de 1B LEMO 6-
Energía DC pines
5 Sincronización 00B LEMO 4-
(SYNC) pines
6 SDI BNC
DER EC HO S DE AUT O R © 2 0 1 8 R ED.C O M , LLC
DETALLES
"CTRL (Control RS232)" en la página 239
"Energía AUX 2-Pin LEMO, 1.5A" en la página 248
"GIG-E (Ethernet)" en la página 243
"ENTRADA DC (Entrada de Energía)" en la página 246
"SYNC (Entrada de Sincronización de Video) con Entrada de Disparador de
Estilo de Cierre de Contacto" en la página 237
"3G-SDI (HD-SDI) de Salida" en la página 233
9 5 5 - 0 1 5 7 _V 7 .0 _ES , R EV - C | 2 3 1
