Owner's Manual
AIR COMPRESSOR

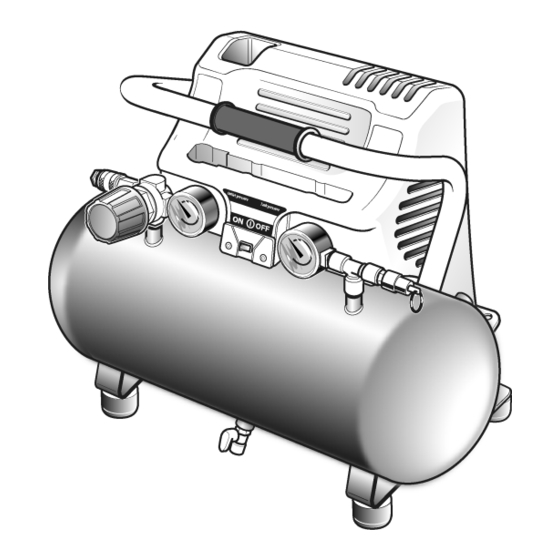

2 Gallon Oil Free Portable Air Compressor
Model No. 107.10265
CAUTION:
Before using this product,
read this manual and follow
all its Safety Rules and
Operating Instructions.
12/15/2014
Part No. 9041424
• Safety Instructions
• Assembly & Operation
• Maintenance
• Troubleshooting Guide
• Storage
• Parts List
• Español, p. 15

Publicidad

Capítulos

Tabla de contenido

Solución de problemas

loading

Manuales relacionados para Craftsman 107.10265

Resumen de contenidos para Craftsman 107.10265

  • Página 1 Owner’s Manual AIR COMPRESSOR 2 Gallon Oil Free Portable Air Compressor Model No. 107.10265 CAUTION: • Safety Instructions Before using this product, • Assembly & Operation read this manual and follow • Maintenance all its Safety Rules and • Troubleshooting Guide Operating Instructions. • Storage • Parts List • Español, p. 15 12/15/2014 Part No. 9041424...

  • Página 2: Tabla De Contenido

    This ONE YEAR warranty is void if this product is ever used while providing commercial services or if rented to another person. For 90 DAY commercial or rental use terms, see the Craftsman warranty web page. This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.

  • Página 3: Safety Symbols

    SAFETY SYMBOLS The information listed below should be read and understood by the operator. This information is given to protect the user while operating and storing the air compressor. We utilize the symbols below to allow the reader to recognize important information about their safety.

  • Página 4: Specific Safety Instructions

    Check hoses for weak or worn condition before each use, cleaning. Never use brake fluids, gasoline, petroleum-based making certain all connections are secure. Do not use if products, or any strong solvents to clean the unit. Following a defect is found. Purchase a new hose or take to a qualified this rule will reduce the risk of deterioration of the enclosure service center for examination and repair.
  • Página 5 CAUTION If connected to a circuit protected by fuses, use time-delay Protect your lungs. Wear a face or dust mask if the operation fuses with this product. is dusty. Following this rule will reduce the risk of serious personal injury. To reduce the risk of electric shock, do not expose to rain. Do not use this air compressor to spray chemicals. Your Store indoors.

  • Página 6: Electrical Safety

    ELECTRICAL SAFETY EXTENSION CORDS into a matching outlet that is properly installed and grounded in accordance with all local codes and ordinances. NOTE: Avoid use of extension cords. 2. Do not modify the plug provided. If it will not fit the outlet, have 1.

  • Página 7: Glossary

    GLOSSARY Air Filter Pressure Switch Porous element contained within a metal or plastic housing Automatically controls the on/off cycling of the compressor. It attached to the compressor cylinder head which removes stops the compressor when the cut-off pressure in the tank is impurity from the intake air of the compressor.

  • Página 8: Operation

    OPERATION Fig. 2 Regulator pressure gauge Quick coupler Pressure Tire gauge regulator knob On/Off power switch Long inflation Tank chuck pressure gauge Blow gun Foot Tank Drain valve Inflation adapter Safety Handle valve Inflation nozzle Inflation nozzle Inflation needle Inflation needle Thread sealing tape 1/4 in. male connector fitting...

  • Página 9: Attaching Hose

    the switch to the (OFF) position will remove power from the motor BREAKING IN THE PUMP and stop the air compressor. See figures 3 - 4. Pressure regulator knob Check and tighten all bolts, fittings, etc. Use the pressure regulator knob to adjust the amount of air being Turn the pressure regulator knob fully clockwise to open the delivered through the hose.

  • Página 10: How To Use Your Air Compressor

    HOW TO USE YOUR AIR COMPRESSOR See figures 5 - 6. WARNING Always ensure the switch is in the OFF (O) position and the regulator pressure gauge reads zero WARNING Do not allow familiarity with tools to make before changing air tools or disconnecting the hose from the you careless.

  • Página 11: Draining The Tank

    DRAINING THE TANK CHECKING THE SAFETY VALVE See figure 8. See figure 9. To help prevent tank corrosion and keep liquid and vapor DANGER Do not attempt to tamper with safety valve. condensate out of the air supply, drain the compressor tank at Anything loosened from this device could fly up and hit you. the end of each day’s use.

  • Página 12: Maintenance

    MAINTENANCE GENERAL MAINTENANCE WARNING WARNING Do not at any time let brake fluids, gasoline, When servicing, use only identical petroleum-based products, penetrating oils, etc., come in replacement parts. Use of any other parts may create a contact with plastic parts. Chemical can damage, weaken hazard or cause product damage.

  • Página 13: Troubleshooting

    TROUBLESHOOTING Problem Possible Cause Solution The compressor does not run. 1. Loss of power or overheating. 1. Check for proper use of extension cord. 2. There is no electrical power being 2. Check to be sure the compressor is plugged supplied to compressor or, the power in and the power switch is in the ON position.

  • Página 14: Parts List

    PARTS LIST Craftsman Portable Air Compressor - Model 107.10265 To order replacement parts, call this toll-free number: 1-800-469-4663 KEY NO. CODE DESCRIPTION 9038724 SHROUD ..........................1 D091007 FOOT ...........................4 9047086 QUICK COUPLING ......................1 9047062 DRAINING VALVE........................1 9051206 PRESSURE REDUCER .......................1 9052124 GAUGE ..........................1 9049049 SAFETY VALVE ........................1...

  • Página 15: Garantía

    Calibre de las ruedas ............. 23 GARANTÍA GARANTÍA LIMITADA DE UN AÑO DE CRAFTSMAN DURANTE UN AÑO a partir de la fecha de compra, este producto está garantizado contra defectos de material o mano de obra. Presentando el comprobante de compra, el producto defectuoso se sustituirá o reparará, según el criterio del vendedor.

  • Página 16: Símbolos De Seguridad

    SÍMBOLOS DE SEGURIDAD El operador debe leer y entender la información descrita a continuación. Esta información se ofrece para proteger al usuario al operar y almacenar el compresor de aire. Los símbols siguientes son los que se utilizan para indicar al lector información que es importante para su seguridad.

  • Página 17: Reglas De Seguridad Específicas

    aire. Mantenga la manguera y el cordón de corriente lejos de objetos Mantenga el exterior del compresor de aire seco, limpio y libre afilados, productos químicos derramados, aceite, solventes y pisos de aceite y grasa. Siempre utilice un paño limpio para la limpieza mojados. de la unidad. Nunca utilice fluidos para frenos, gasolina, productos a base de petróleo ni solventes fuertes para limpiar la unidad.
  • Página 18 PRECAUCIÓN Protéjase los pulmones. Use una careta o mascarilla contra el polvo si la operación genera mucho polvo. Con el cumplimiento de esta Si va a conectar este producto a un circuito protegido con regla se reduce el riesgo de lesiones corporales serias. fusibles, utilice fusibles con retardo de tiempo. No utilice este compresor de aire para rociar productos Para reducir el riesgo de una descarga eléctrica no exponga la químicos.

  • Página 19: Seguridad Eléctrica

    SEGURIDAD ELÉCTRICA CORDONES DE EXTENSIÓN INSTRUCCIONES DE CONEXIÓN A TIERRA 1. En caso de un mal funcionamiento o desperfecto, la conexión a tierra NOTA: Evite el uso de cables de extensión. brinda a la corriente eléctrica una trayectoria de mínima resistencia 1. Para una prestación óptima, conecte el cable de alimentación del para disminuir el riesgo de una descarga eléctrica.

  • Página 20: Glosario

    GLOSARIO Filtro de aire Interruptor de presión Es un elemento poroso contenido dentro de un alojamiento de metal o Sirve para controlar los ciclos de encendido y apagado del compresor. plástico unido al cilindro de la culata del cilindro del compresor, el cual Apaga el compresor cuando se alcanza la presión de interrupción del sirve para eliminar las impurezas del aire de entrada del compresor.

  • Página 21: Funcionamiento

    FUNCIONAMIENTO Fig. 2 Fig. 2 Manómetro regulador Acoplador rápido Perilla de Calibre de regulación las ruedas de presión Interruptor de encendido/ apagado Mandril de inflado largo Manómetro del tanque Pistola sopladora Válvula de Tanque Adaptador drenaje de inflado Válvula de Manilla seguridad Boquilla de inflado Boquilla de inflado Aguja de inflado Aguja de inflado Cinta para sellar roscas Adaptador macho...

  • Página 22: Cómo Conectar La Manguera

    ajustada en fábrica. Al mover el interruptor a la posición “OFF” (apagado) USO INICIAL DE LA BOMBA se corta la alimentación al interruptor de presión y se apaga el compresor Vea las figuras 3 y 4. de aire. Revise y apriete todos los pernos, adaptadores, etc. Perilla de regulación de presión Gire completamente a la derecha la perilla de regulación de presión Para ajustar la cantidad de aire suministrada a través de la manguera,...

  • Página 23: Uso Del Compresor De Aire

    USO DEL COMPRESOR DE AIRE Conecte herramientas neumáticas a la manguera del aire Vea las figuras 5 y 6. introduciendo el conector macho de conexión rápida al racor rápido que hay en el extremo de la manguera (consulte la Fig. 6). ADVERTENCIA No permita que su familarización con las ADVERTENCIA herramientas lo vuelva descuidado.

  • Página 24: Drenado Del Tanque

    DRENADO DEL TANQUE REVISIÓN DE LA VÁLVULA DE SEGURIDAD Vea la figura 8. Vea la figura 9. Como ayuda para impedir la corrosión del tanque y mantener la PELIGRO No intente forzar o alterar la válvula de seguridad. alimentación de aire libre de líquido y condensado de vapor, debe Cualquier pieza floja de este dispositivo puede volar y golpearlo.

  • Página 25: Mantenimiento

    MANTENIMIENTO MANTENIMIENTO GENERAL ADVERTENCIA No permita en ningún momento que ADVERTENCIA Al dar servicio a la unidad, sólo utilice fluidos para frenos, gasolina, productos a base de petróleo, aceites piezas de repuesto idénticas. El empleo de piezas diferentes puede penetrantes, etc., lleguen a tocas las piezas de plástico. Las causar un peligro o dañar el producto.

  • Página 26: Solución De Problemas

    SOLUCIÓN DE PROBLEMAS Problema Causa Solución El compresor no arranca 1. El tanque tiene suficiente presión. 1. El compresor se enciende cuando la presión del tanque desciende a la presión de ananque. 2. No hay energía elétrica. 2. Asegurase de que la unidad esté enchufada. 3.
  • Página 28 Para respuestas a preguntas o problemas, y ordenar piezas o pedir servicio para la reparación de su equipo. To help us help you, register your product at www.craftsman.com/registration Para poderte ayudar mejor, registra tu producto en www.craftsman.com/registration Join the Craftsman Club today!
