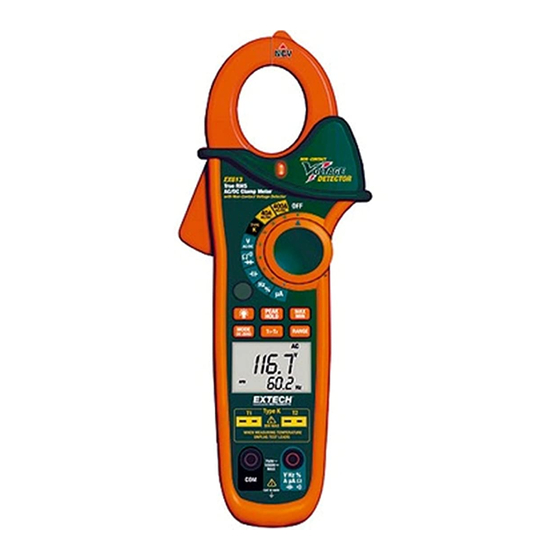

- Página 1 Manual del usuario Pinza amperimétrica para 400 amperios y CA/CD RMS real Modelo EX613...
-
Página 2: Introducción
Introducción Agradecemos su compra de esta pinza amperimétrica de la serie EX613 RMS real de Extech. Este medidor mide corriente CA, corriente CD, voltaje CA/CD, resistencia, capacitancia, frecuencia, prueba de diodo, ciclo de trabajo y continuidad. Las características especiales incluyen doble entrada de temperatura por termopares y detector de voltaje sin contacto. - Página 3 Función Entrada máxima A CA, 400A CD/CA A CD 400A CD/CA V CD, V CA 600V CD/CA Resistencia, Capacitancia, Frecuencia, Prueba 250V CD/CA de diodo μA 4000 μA Temperatura tipo K 30V CD, 24 V CA EX613-EU-SP-V2.6-4/12...
-
Página 4: Descripción Del Medidor
Hercio (frecuencia) Ciclo de trabajo Unidades Fahrenheit y Celsius (Temperatura) Termopar 1, termopar 2, diferencia entre termopares n, m, μ, M, k Prefijos de unidad de medida: nano, mili, micro, mega, y kilo Prueba de continuidad • Prueba de diodo EX613-EU-SP-V2.6-4/12... -
Página 5: Operación
NOTA: El detector está diseñado con alta sensibilidad. Algunas fuentes de electricidad estática u otras fuentes de energía pueden disparar el sensor en cualquier momento. Es normal en operación. EX613-EU-SP-V2.6-4/12... -
Página 6: Medición De Corriente Cd/Ca
Toque la punta de la sonda negra de prueba del lado negativo del circuito. Toque la punta de la sonda roja de prueba del lado positivo del circuito. Lea el valor de voltaje en la pantalla. Frecuencia Cuando ACA está seleccionado, puede verse la frecuencia medida en la pantalla inferior. EX613-EU-SP-V2.6-4/12... -
Página 7: Medidas De Resistencia
Si una lectura indica un valor (típicamente entre 0.400V a 01.800V) y la otra lectura indica OL, el diodo es bueno. Si ambas lecturas indican OL, el dispositivo está abierto. Si ambas lecturas son muy pequeñas o indican "0", el dispositivo tiene corto. EX613-EU-SP-V2.6-4/12... -
Página 8: Medidas De Capacitancia
Toque la punta de la sonda roja de prueba al otro lado del dispositivo. Lea el valor de Frecuencia arriba en la pantalla grande. Lea el Ciclo de trabajo abajo en la pantalla pequeña. Presione el botón MODE para mostrar el ciclo de trabajo en la pantalla grande. EX613-EU-SP-V2.6-4/12... -
Página 9: Medición De Temperatura Tipo K
Lea la temperatura en la pantalla. Presione el botón T1-T2 para pasar por las combinaciones de la pantalla: Pantalla superior Pantalla inferior T1-T2 T1- T2 Nota: En caso de una entrada abierta o sobre carga de temperatura, el medidor indicará “- - - -”. EX613-EU-SP-V2.6-4/12... -
Página 10: Retención De Datos
Apagado automático (APO) desactivado y será restaurado al regresar el selector de función a la posición de apagado. Indicación de batería débil Cuando el Icono aparece en la pantalla, deberá reemplazar la batería. Consulte el procedimiento reemplazo de la batería en la sección de mantenimiento. EX613-EU-SP-V2.6-4/12... -
Página 11: Mantenimiento
Reemplazo del fusible Quite la batería Quite los tornillos (2) cabeza Phillips que aseguran la papa posterior. Reemplace el fusible con uno de igual capacidad. (500mA, 660V quemado rápido [SIBA 70- 180-40]) Reemplace la tapa posterior y la batería. EX613-EU-SP-V2.6-4/12... -
Página 12: Especificaciones
0.001MΩ Capacitancia 400.00nF 0.01nF ±(5.0% + 40 dígitos) 4000.0nF 0.1nF ±(3.0% + 10 dígitos) 400.00µF 0.01µF ±(3.5% + 10 dígitos) 4000.0µF 0.1µF ±(5.0% + 10 dígitos) 40.000mF 0.001mF Frecuencia 400.00Hz 0.01Hz ±(1.0% + 3 dígitos) (pinza) Sensibilidad: 5Arms mínimo EX613-EU-SP-V2.6-4/12... - Página 13 0.1° <1000° 1° >1000° 33 a 211 °F ±(1.0% + 2°F/1°C) 1 a 100°C 212 a 718 °F ±(1.5% + 3°F/2°C) 101 a 399°C 719 a 1832 °F ±(2.5% + 7°F/4°C) 400 a 1000°C Especificación no incluye precisión del detector EX613-EU-SP-V2.6-4/12...
- Página 14 IEC1010-1 (2001): EN61010-1 (2001) Categoría III de sobre voltaje 600V and Categoría II, 1000V, grado de contaminación 2. Aprobaciones Copyright © 2012 Extech Instruments Corporation (una empresa FLIR) Reservados todos los derechos, incluyendo el derecho de reproducción total o parcial en cualquier medio. www.extech.com...
