Si la temperatura interior alcanza aprox. 18 °C, otro termointerruptor desconectará la calefacción de la
carcasa y, en caso de necesidad, la vuelve a conectar (si la temperatura interior baja de los 15 °C). Ello
no interrumpe el funcionamiento de lectura.
La calefacción del cristal frontal permanece activada hasta una temperatura interior de 25 °C. Además, la
calefacción del cristal frontal se desconecta y, con una histéresis de conmutación de 3 °C a una tempe-
ratura interior inferior a 22 °C, se vuelve a conectar.
3.2 Sistema de conexión
Para la conexión eléctrica del BPS hay las siguientes variantes de conexión a disposición:
• Caja de conexión MS 307 con conectores M12
• Caja de conexión MK 307 con bornes de muelle
• Caja de conexión KB 307 con cable
La alimentación de tensión (18 ... 30 VCC) se conectará según el tipo de conexión elegido.
Se dispone de dos entradas/salidas libremente programables para la adaptación individual a la respectiva
aplicación.
3.2.1 Caja de conexión MS 307 con conectores M12
La caja de conexión MS 307 dispone de dos conectores M12 y una hembrilla USB del tipo Mini-B como
interfaz de servicio para la configuración y el diagnóstico del BPS.
En la MS 307 se encuentran los interruptores de configuración y la memoria de parámetros inte-
grada para sustituir fácilmente el BPS.
1
1
2
3
4

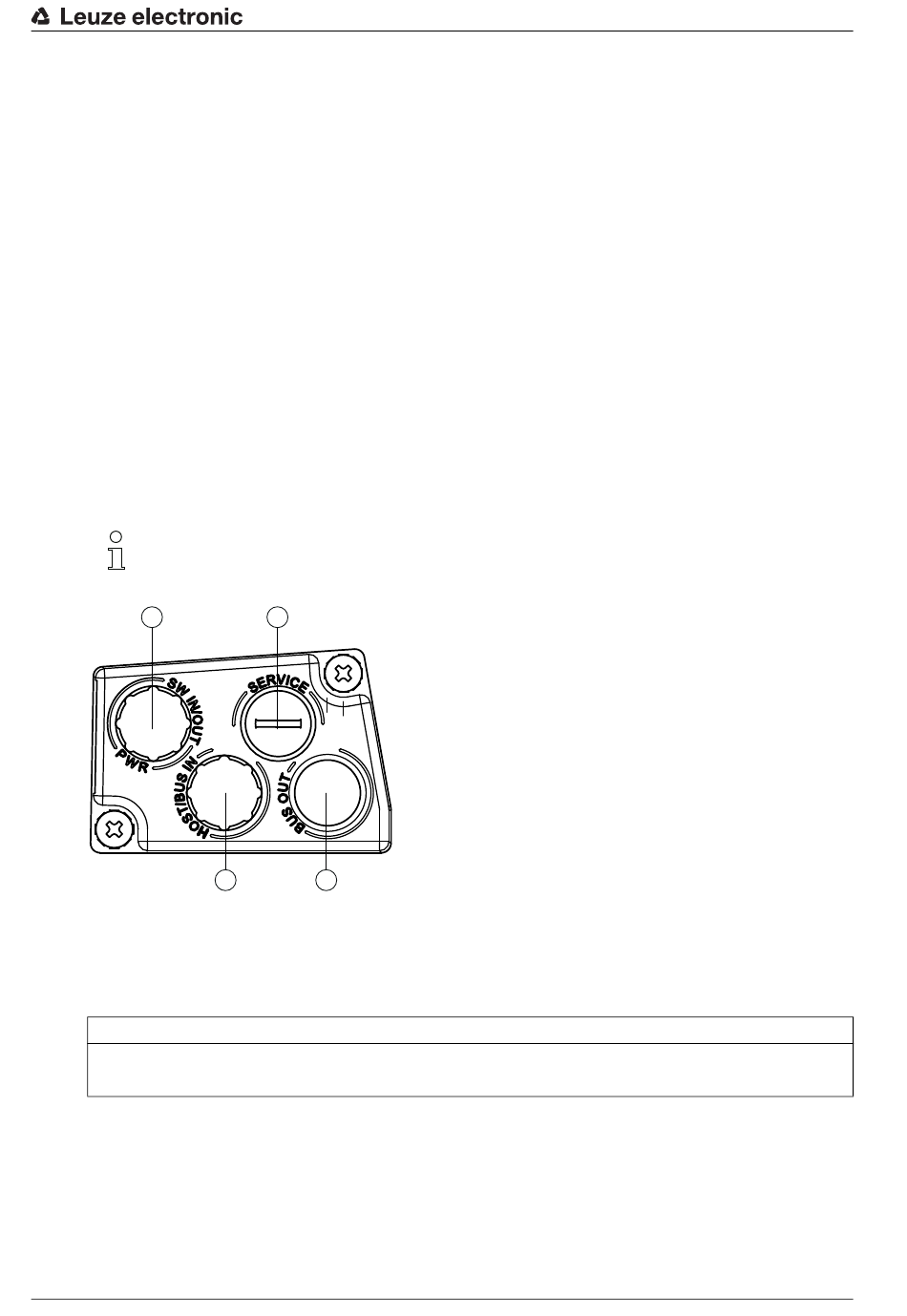

Fig. 3.2: Caja de conexión MS 307, conexiones
AVISO
Conexión de blindaje
 La conexión de blindaje se efectúa a través de la carcasa de los conectores M12.
3.2.2 Caja de conexión MK 307 con bornes de muelle
La caja de conexión MK 307 permite conectar el BPS directamente y sin conector adicional. La MK 307
dispone de pasos de cable donde también se encuentra la conexión de blindaje para el cable de interfaz.
Una hembrilla USB de tipo Mini-B sirve para trabajos de servicio y para configuración y diagnóstico del
BPS.
Leuze electronic
2
3 4
PWR / SW IN/OUT: Conector M12 (codificación A)
SERVICE: Hembrilla USB Mini-B (detrás de la caperuza protectora)
HOST / BUS IN: Conector M12 (codificación B), SSI
BUS OUT: no dotado
