Manuales relacionados para CAME ZA3N
Resumen de contenidos para CAME ZA3N

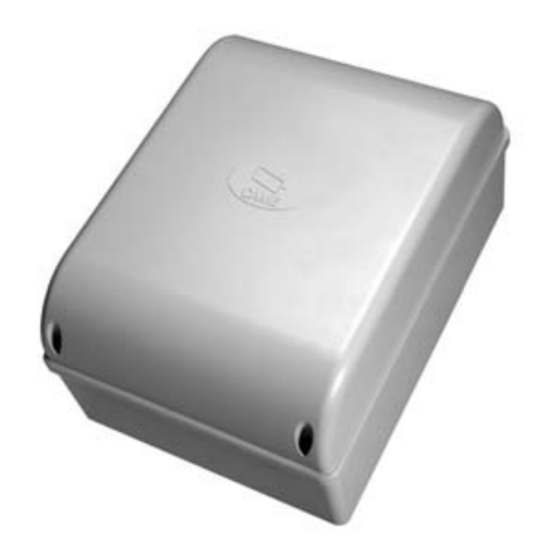

- Página 1 Cuadro de mando FA01078-ES para motorreductores de 230 V ZA3N ES Español MANUAL DE INSTALACIÓN...
- Página 2 • El producto debe des- tinarse exclusivamente al uso para el cual ha sido expresamente diseñado. Cualquier uso diferente se debe considerar peligroso. CAME S.p.A. no es responsable frente a eventuales daños debido a usos impropios, erróneos o irracionales • Antes de ins- talar la automatización, es necesario comprobar que la parte guiada esté...
- Página 3 colocados bien a la vista y dichos riesgos se tienen que comunicar al usuario final de la máquina • Al completar la instalación, poner bien a la vista la placa de identificación de la máquina • Todos los dispositivos de mando y de control se tienen que instalar de manera que se vean claramente, a una distancia de seguridad adecuada respecto a la zona de maniobra de la parte guiada y en una posición no accesible a través de la propia parte guiada •...
-
Página 4: Explicación
- apertura/cierre; - apertura/cierre con acción mantenida; Uso previsto Modelo Automatización ZA3N ATI - FAST - FERNI - FROG - KRONO Se prohíbe una instalación o un uso diferente de cuanto indicado en este manual. Datos técnicos Cuadro de los fusibles... -
Página 5: Descripción De Las Partes
Descripción de las partes Borneros de conexión apertura parcial Fusibles de la tarjeta electrónica Selector de funciones con 10 DIP Fusible de los dispositivos de mando y accesorios Activación tarjeta radiofrecuencia (véase tabla) LED indicador de tensión presente 24V LED indicador Pulsadores de memorización del código radio Limitador de par Trimmer de regulación tiempo de funcionamiento... -
Página 6: Tipo Y Sección Mínima De Los Cables
Tipo y sección mínima de los cables longitud del cable Conexión < 20 m 20 < 30 m Alimentación para cuadro 3G x 1,5 mm 3G x 2,5 mm Alimentación del motor 4G x 1,5 mm 4G x 2,5 mm Dispositivos indicadores 2 x 0.5 mm2 Dispositivos de mando... -
Página 7: Conexiones Eléctricas Y Programación
Esquema de predisposición estándar de apertura de los motorreductores Came. En caso de cancela con una sola hoja, conectar el motorreductor con W X Y (M2) independientemente del lado en el cual se efectúa el montaje (para... -
Página 8: Dispositivos De Señalización E Iluminación
Dispositivos de señalización e iluminación Luz testigo de cancela abierta. - Señala la posición de la puerta abierta, se apaga cuando la puerta está cerrada. Lámpara intermitente de movimiento. - Parpadea durante las fases de apertura y cierre de la puerta. -
Página 9: Dispositivos De Seguridad
Dispositivos de seguridad Delta Dir/DeltaS Conexión para reapertura durante el cierre (contacto NC). - Con dispositivos de seguridad del tipo fotocélulas, bordes sensibles u otros dispositivos. En la fase de cierre, el contacto provoca la inversión del movimiento hasta la completa apertura. -
Página 10: Selección De Funciones
Selección de funciones 1 ON Cierre automático activado (1 OFF - desactivado); 2 ON “Abre-stop-cierra-stop” con pulsador (2-7) y radio mando (tarjeta AF introducida) activada; 2 OFF “Abre-cierra” con pulsador (2-7) y radiomando (tarjeta AF puesta) activado; 3 ON “Solo apertura” con radiomando (tarjeta AF puesta) activada; (3 OFF - desactivada);... -
Página 11: Activación Del Mando Radio
ACTIVACIÓN DEL MANDO RADIO Antena y tarjeta de radiofrecuencia AF Conectar el cable RG58 de la antena con los bornes previstos. Enchufar la tarjeta de radiofrecuencia en la tarjeta electrónica DESPUÉS DE HABER QUITADO LA TENSIÓN. NOTA: La tarjeta electrónica reconoce la tarjeta de radiofrecuencia solo cuando está... -
Página 12: Operaciones Finales
¡NO TIRAR AL MEDIOAMBIENTE! REFERENCIAS NORMATIVAS CAME SPA declara que el producto es conforme a las Directivas pertinentes vigentes en el momento de ser fabricado. Los contenidos del manual son susceptibles de modificación en cualquier momento y sin obligación de previo aviso.
