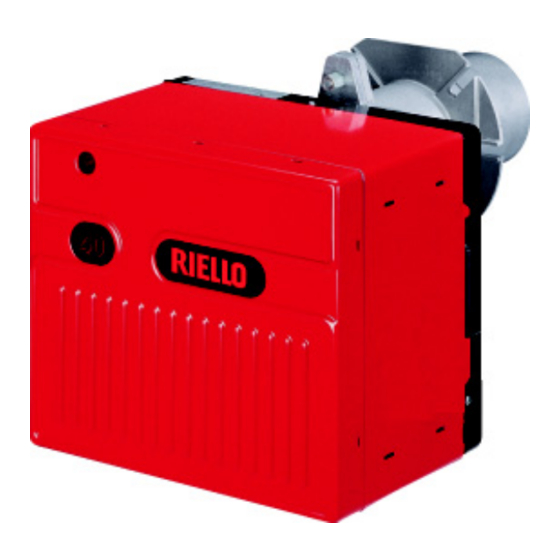

Riello 40 FS5 Instrucciones De Instalación, Uso Y Mantenimiento
Quemador de gas con aire soplado
Ocultar thumbs
Ver también para 40 FS5:
- Instrucciones de instalación, uso y mantenimiento (36 páginas) ,
- Instrucciones para la instalación, uso y mantenimiento (68 páginas)
Manuales relacionados para Riello 40 FS5
Resumen de contenidos para Riello 40 FS5
- Página 1 Instrucciones de instalación, uso y mantenimiento Quemador de gas con aire soplado Funcionamiento a 1 llama CÓDIGO MODELO TIPO 3756606 RIELLO 40 FS5 566M 20147065 (1) - 03/2018...
- Página 2 Traducción de las instrucciones originales...
-
Página 3: Tabla De Contenido
Índice Declaraciones ..................................... 3 Información y advertencias generales ............................. 4 Información sobre el manual de instrucciones ......................4 2.1.1 Introducción................................. 4 2.1.2 Peligros generales............................... 4 2.1.3 Otros símbolos ................................4 2.1.4 Entrega de la instalación y del manual de instrucción ....................5 Garantía y responsabilidades............................ - Página 4 Índice 5.12.16 Anomalía en la frecuencia de la alimentación principal .....................24 5.12.17 Anomalía en la tensión interna ..........................24 5.12.18 Comprobación del motor ventilador ...........................25 5.12.19 Control de los desperfectos de la válvula gas y del motor..................25 5.12.20 Comprobación EEprom..............................25 5.12.21 Corriente de ionización ..............................25 5.12.22 Post-ventilación................................25 5.12.23 Ventilación continua ..............................25 5.12.24 Historial de los bloqueos ............................26...
-
Página 5: Declaraciones
La calidad está garantizada mediante un sistema de calidad y management certificado según ISO 9001:2015. Legnago, 01.12.2015 Director General Director Investigación y Desarrollo RIELLO S.p.A. - Dirección Quemadores RIELLO S.p.A. - Dirección Quemadores Ing. U. Ferretti Ing. F. Comencini 20147065... -
Página 6: Información Y Advertencias Generales
Información y advertencias generales Información y advertencias generales Información sobre el manual de instrucciones 2.1.1 Introducción ATENCIÓN ÓRGANOS EN MOVIMIENTO El manual de instrucción entregado como suministro del quema- Este símbolo proporciona informaciones para evi- dor: tar el acercamiento de las extremidades a órganos ... -
Página 7: Entrega De La Instalación Y Del Manual De Instrucción
Información y advertencias generales El proveedor de la instalación informe con precisión al usua- 2.1.4 Entrega de la instalación y del manual de rio acerca de: instrucción – el uso de la instalación, En ocasión de la entrega de la instalación es necesario que: –... -
Página 8: Seguridad Y Prevención
Seguridad y prevención Seguridad y prevención Introducción Los quemadores fueron diseñados y fabricados en conformidad máximos con los cuales está regulado el quemador, la presuriza- con las normas y directivas vigentes, aplicando las regulaciones ción de la cámara de combustión, las dimensiones de la cámara técnicas de seguridad conocidas y previendo todas las situacio- de combustión, la temperatura ambiente, deben estar compren- nes de peligro potenciales. -
Página 9: Descripción Técnica Del Quemador
1/230/50 DESIGNACIÓN BASE DESIGNACIÓN AMPLIADA Modelos disponibles Designación Tensión Código RIELLO 40 FS5 1/230/50 3756606 Tab. A Categorías del quemador - Países de destino País de destino Categoría gas SE - FI - AT - GR - DK - ES - GB - IT - IE - PT - IS - CH - NO 2ELL (43,46 ÷... -
Página 10: Datos Técnicos
Descripción técnica del quemador Datos técnicos Modelo RIELLO 40 FS5 Tipo 566 M 23 58 Potencia térmica (Hi) mín - máx 20.000 50.000 kcal/h Pci 8 12 kWh/m – 7.000 10.340 kcal/m Combustible Familia 2 Presión: mín. 16 mbar - máx. 200 mbar... -
Página 11: Campo De Trabajo
Descripción técnica del quemador Campo de trabajo La potencia del quemador debe elegirse dentro del área del dia- El campo de trabajo (Fig. 2) se ha calculado con- grama (Fig. 2). siderando una temperatura ambiente de 20°C, una presión barométrica de 1013 mbar (aprox. 0 metros s.n.m.) y con el cabezal de combustión re- ATENCIÓN gulado como se indica en la pág. -
Página 12: Descripción Del Quemador
Descripción técnica del quemador Descripción del quemador 20065558 Fig. 4 Registro de aire 12 Brida Tornillos de fijación del registro 13 Toma de presión (+) Toma de presión (-) 14 Cabezal de combustión Tornillo de fijación de la tapa 15 Electrodo-sonda Presostato aire El pasacable y el tornillo para la fijación de la tapa, Motor... -
Página 13: Caja De Control Eléctrica
Descripción técnica del quemador 4.10 Caja de control eléctrica La caja de control es un sistema de control y supervisión de que- Para la instalación de la caja de control es necesario: madores de aire soplado, para el funcionamiento intermitente (al ... -
Página 14: Instalación
Instalación Instalación Notas sobre la seguridad para la instalación Después de realizar una cuidadosa limpieza en toda el área de El quemador debe ser instalado por personal habi- la instalación del quemador y de proveer una correcta ilumina- litado según todo lo indicado en el presente manual ción del ambiente, proceder con las operaciones de instalación. -
Página 15: Controles Preliminares
Instalación Controles preliminares 5.4.1 Control suministro La alteración, eliminación, la ausencia de la eti- queta de identificación del quemador y todo cuan- Después de haber quitado todos los embalajes, to no permita la correcta identificación del asegurarse de la integridad del contenido. quemador y dificulte los trabajos de instalación y ATENCIÓN En caso de dudas no utilizar el quemador y dirigir-... -
Página 16: Fijación Del Quemador A La Caldera
Instalación Fijación del quemador a la caldera Separar el cabezal de combustión del resto del quemador Preparar un sistema de elevación adecuado del quitando la tuerca 1) y extraer el grupo A)(Fig. 9). quemador. Fijar el grupo B)(Fig. 9) a la placa 2) de la caldera, interpo- niendo la junta aislante 3) suministrada en dotación. -
Página 17: Regulación Del Cabezal De Combustión
Instalación Regulación del cabezal de combustión Para realizar la regulación proceder de la siguiente manera: aflojar el tornillo A)(Fig. 11), desplazar el codo B) de manera que el plano trasero del manguito C) coincida con la marca deseada; apretar el tornillo A). S7015 Ejemplo El quemador está... -
Página 18: Alimentación Gas
Instalación Alimentación gas Riesgo de explosión a causa de derrame de com- La instalación de la línea de alimentación del bustible en presencia de fuentes inflamables. combustible debe ser efectuada por personal ha- bilitado, de acuerdo con las normas y las disposi- Precauciones: evitar golpes, roces, chispas, ca- ciones de ley vigentes. -
Página 19: Instalación Rampa De Gas
Instalación 5.9.3 Instalación rampa de gas MBC 65/1 Cortar la alimentación eléctrica mediante el inte- rruptor general de la instalación. PELIGRO Controlar la ausencia de perdidas de gas. Trasladar la rampa de gas con mucho cuidado: peligro de aplastamiento de las extremidades. 20065208 Asegurarse de la instalación correcta de la rampa gas, verificando que no haya pérdidas de com-... -
Página 20: Conexiones Eléctricas
Instalación 5.10 Conexiones eléctricas 5.10.1 Notas sobre la seguridad para las conexiones eléctricas Las conexiones eléctricas se deben llevar a cabo con la alimentación eléctrica desconectada. Las conexiones eléctricas se deben realizar según las normas vigentes en el país de destino y por parte de per- sonal cualificado. -
Página 21: Esquema Eléctrico
Instalación 5.10.3 Esquema eléctrico Leyenda (Fig. 18) Condensador motor Conector para sonda de ionización Interruptor general Electrodo de encendido Cuentahoras (230V - 0,1A máx.) Motor ventilador Presostato aire Presostato gas de mínima Conexión reinicio a distancia Indicador luminoso de bloqueo (230V - 0,5A máx.) Conexión registro de 1 llama Sonda ionización... -
Página 22: Programa De Funcionamiento
Instalación 5.11 Programa de funcionamiento Funcionamiento normal Bloqueo debido a luz extraña durante la pre-ventilación 20136055 ALIMENTACIÓN 20136057 ALIMENTACIÓN Parpadeo verde Parpadeo Bloqueo Verde anaranjado L E D Falta la llama durante el funcionamiento Parpadeo Parpadeo verde, rojo Rojo anaranjado L E D Bloqueo Fig. -
Página 23: Tabla De Los Tiempos
Instalación 5.12 Tabla de los tiempos Símbolo Descripción Valor (seg) En modo espera: el quemador espera la solicitud de calor, el cerrado presostato gas, la abertura el presostato aire Tiempo de espera para una señal de entrada: tiempo de reacción, la caja de control permanece en espera de solicitud por t1 Presencia de llama o simulación de llama antes de requerir calor: la caja de control permanece detenida. -
Página 24: Diagnóstico Anomalías - Bloqueos
Instalación 5.12.2 Diagnóstico anomalías - bloqueos Color del pulsador de Segun- Descripción del desperfecto Código color desbloqueo VERDE, ROJO Luz extraña o presencia de señal de llama parásita parpadeo alternadamente Anomalía causada por el presostato gas, luego de 2 minu- ANARANJADO tos de la solicitud de calor parpadeo invertido... -
Página 25: Control Del Presostato Gas
Instalación de desbloqueos posibles (véase apartado “Señalización exter- 5.12.3 Control del presostato gas na de bloqueo (S3)” en la pág. 24). Cuando el presostato gas está abierto el motor no es alimentado. Si luego de una solicitud de calor el presostato gas se abre, el 5.12.6 Funcionamiento intermitente motor se detiene y: Después de 24 horas de funcionamiento continuo, la caja de con-... -
Página 26: Duración De La Descarga Del Transformador De Encendido
Instalación 5.12.9 Duración de la descarga del transformador de 5.12.15 Monitor de la tensión de alimentación encendido La caja de control detecta automáticamente la tensión de alimen- tación de red. El encendido está presente durante todo el tiempo de seguridad. Si la tensión de alimentación es inferior a 160V aprox. -
Página 27: Comprobación Del Motor Ventilador
Instalación La post-ventilación se produce: 5.12.18 Comprobación del motor ventilador si se interrumpe la solicitud de calor durante el tiempo de La caja de control detecta automáticamente la presencia del mo- seguridad; tor ventilador y en caso de avería la misma realizará un bloqueo. ... -
Página 28: Historial De Los Bloqueos
Instalación 5.12.24 Historial de los bloqueos 5.12.26 Longitudes admisibles de las conexiones externas del quemador La caja de control permite memorizar el tipo y la cantidad de blo- queos que se han presentado y los mantiene en ausencia de ali- Longitud mentación eléctrica. -
Página 29: Menú De Programación
Instalación 5.13 Menú de programación Si el número de presiones en el pulsador de desbloqueo integra- 5.13.1 General do o a distancia excede el máximo permitido, el valor que perma- Se puede acceder al menú programación mediante el pulsador necerá en la memoria será el máximo. de desbloqueo integrado o a distancia, durante el FUNCIONA- Si se presiona el pulsador de desbloqueo integrado o a distancia MIENTO y en STAND-BY. -
Página 30: Ensayo De Apagado
Instalación Después de 10 seg. el led VERDE parpadea según las 5.13.3 Ensayo de apagado veces programadas (0,5 seg. ON; 0,5 seg. APAGADO). Secuencia para ensayo de apagado La modificación del parámetro de configuración del Funciona- Programación permitida en modo de FUNCIONAMIENTO y miento intermitente es operativa: en STAND-BY. -
Página 31: Visualización Del Historial De Bloqueos
Instalación 5.13.7 Visualización del historial de bloqueos La caja de control permite visualizar los últimos 10 bloqueos que se han presentado y memorizado, accediendo al “Menú de pro- gramación” en la pág. 27. Se puede acceder a esta página tanto en estado de STAND-BY, como en el estado de FUNCIONAMIENTO. -
Página 32: Tipos De Bloqueo
Instalación 5.14 Tipos de bloqueo La pantalla de la caja de control muestra las causas de la avería, el pulsador de desbloqueo emitida por la caja de control identifica identificadas por el color de pulsador de desbloqueo, cada vez los posibles tipos de desperfectos, que se listan en la siguiente que se produce un bloqueo. -
Página 33: Puesta En Funcionamiento, Calibración Y Funcionamiento Del Quemador
Puesta en funcionamiento, calibración y funcionamiento del quemador Puesta en funcionamiento, calibración y funcionamiento del quemador Notas sobre la seguridad para la primera puesta en funcionamiento La primera puesta en funcionamiento del quema- Comprobar el correcto funcionamiento de los dis- dor debe ser realizada por personal habilitado se- positivos de regulación, mando y seguridad. -
Página 34: Mantenimiento
Mantenimiento Mantenimiento Notas sobre la seguridad para el mantenimiento El mantenimiento periódico es fundamental para el buen funciona- miento, la seguridad, el rendimiento y la duración del quemador. Cortar la alimentación eléctrica del quemador con El mismo permite reducir los consumos, las emisiones contami- el interruptor general de la instalación. -
Página 35: Componentes De Seguridad
Mantenimiento Rampa de gas 7.2.4 Componentes de seguridad Controlar que la rampa de gas sea adecuada a la potencia del Los componentes de seguridad se deben sustituir según la quemador, al tipo de gas utilizado y a la presión de gas de la red. finalización del ciclo de vida indicado en la Tab. -
Página 36: Apertura Del Quemador
Mantenimiento Apertura del quemador Cortar la alimentación eléctrica del quemador con el interruptor general de la instalación. PELIGRO Cerrar la válvula de interceptación del combusti- ble. PELIGRO Esperar a que se enfríen completamente los com- ponentes en contacto con fuentes de calor. Si fuese necesario realizar el mantenimiento del cabezal de com- bustión, consultar las indicaciones del capítulo “Posición de fun- cionamiento”... -
Página 37: Anomalías - Causas - Soluciones
Anomalías - Causas - Soluciones Anomalías - Causas - Soluciones Se enumeran algunas causas y posibles soluciones a una serie En caso de parada del quemador, para evitar da- de anomalías que podrían producirse y provocar el no funciona- ños en la instalación, no desbloquear el quema- miento o funcionamiento irregular del quemador dor más de dos veces seguidas. -
Página 38: Anomalías En El Funcionamiento
Anomalías - Causas - Soluciones Desperfecto Posible causa Solución El quemador se bloquea des- El presostato aire no conmuta su contacto. El presostato es defectuoso; sustituirlo. pués de la fase de preventila- La presión del aire es demasiado baja (cabeza re- ción. -
Página 39: Apéndice - Accesorios
Apéndice - Accesorios Apéndice - Accesorios Kit cabezal largo Longitud estándar Longitud cabezal largo Quemador Código (mm) (mm) RIELLO 40 FS5 3000820 Embudo llama cónico con hélice de turbulencia Proyección Quemador Código (mm) RIELLO 40 FS5 + 15 3000916 Kit GPL Quemador Código... - Página 40 RIELLO S.p.A. I-37045 Legnago (VR) Tel.: +39.0442.630111 http:// www.riello.com http:// www.riello.com Sujeto a modificaciones...
