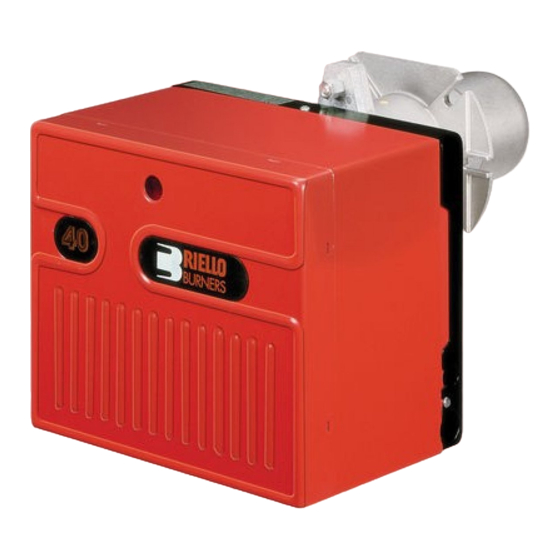

- Página 1 Instrucciones de instalación, uso y mantenimiento Quemador de gas con aire soplado Funcionamiento 2 llamas CÓDIGO MODELO TIPO 3758803 RIELLO 40 FS8D 588M 20088820 (1) - 05/2014...
- Página 2 Traducción de las instrucciones originales...
- Página 3 Índice Declaraciones ..................................... 3 Información y advertencias generales ............................. 4 Información sobre el manual de instrucciones ......................4 2.1.1 Introducción................................. 4 2.1.2 Peligros generales............................... 4 2.1.3 Otros símbolos ................................4 2.1.4 Entrega de la instalación y del manual de instrucción ....................5 Garantía y responsabilidades............................
- Página 4 Índice Función de reciclado (en caso de extinción de llama en funcionamiento)..............24 Memorización de los parámetros de funcionamiento del quemador................24 Funciones adicionales programables de la caja de control ..................25 6.9.1 Función de post-ventilación (t6) ..........................25 6.9.2 Función de ventilación continua, (sólo para aplicaciones instaladas) ...............25 6.9.3 Procedimiento de programación de las funciones desde el pulsador de desbloqueo ..........25 6.10...
- Página 5 La calidad está garantizada mediante un sistema de calidad y management certificado según UNI EN ISO 9001. Legnago, 10.10.2013 Director Ejecutivo Director Investigación y Desarrollo RIELLO S.p.A. - Dirección Quemadores RIELLO S.p.A. - Dirección Quemadores Ing. G. Conticini Ing. R. Cattaneo...
- Página 6 Información y advertencias generales Información y advertencias generales Información sobre el manual de instrucciones 2.1.1 Introducción ATENCIÓN ÓRGANOS EN MOVIMIENTO El manual de instrucción entregado como suministro del quema- Este símbolo proporciona informaciones para evi- dor: tar el acercamiento de las extremidades a órganos ➤...
- Página 7 Información y advertencias generales 2.1.4 Entrega de la instalación y del manual de ➤ El proveedor de la instalación informe con precisión al usua- rio acerca de: instrucción – el uso de la instalación, En ocasión de la entrega de la instalación es necesario que: –...
- Página 8 Seguridad y prevención Seguridad y prevención Introducción Los quemadores fueron diseñados y fabricados en conformidad máximos con los cuales está regulado el quemador, la presuriza- con las normas y directivas vigentes, aplicando las regulaciones ción de la cámara de combustión, las dimensiones de la cámara técnicas de seguridad conocidas y previendo todas las situacio- de combustión, la temperatura ambiente, deben estar compren- nes de peligro potenciales.
- Página 9 DESIGNACIÓN BASE DESIGNACIÓN AMPLIADA Modelos disponibles Designación Tensión Código RIELLO 40 FS8D 1/230/50 3758803 Categorías del quemador - Países de destino País de destino Categoría gas SE - FI - AT - GR - DK - ES - GB - IT - IE - PT - IS - CH - NO...
- Página 10 Descripción técnica del quemador Datos técnicos Modelo RIELLO 40 FS8D Tipo 588M 23/46 ÷ 93 Potencia térmica (Hi) mín - máx 20.000/40.000 ÷ 80.000 kcal/h Pci 8 ÷ 12 kWh/m – 7.000 ÷ 10.340 kcal/m Combustible Familia 2 Presión: mín. 8 mbar - máx. 200 mbar...
- Página 11 Descripción técnica del quemador Campo de trabajo La potencia del quemador debe elegirse dentro del área del dia- El campo de trabajo (Fig. 2) se ha calculado con- grama (Fig. 2). siderando una temperatura ambiente de 20°C, una presión barométrica de 1013 mbar (aprox. 0 metros s.n.m.) y con el cabezal de combustión re- ATENCIÓN gulado como se indica en la pág.
- Página 12 Descripción técnica del quemador Descripción del quemador 20065574 Fig. 4 Registros de aire 13 Toma de presión (+) Tornillos de fijación del registro 14 Cabezal de combustión Toma de presión (-) 15 Electrodo-sonda Tornillo de fijación de la tapa 16 Motor apertura registro de aire Presostato aire 17 Conector hembra de 4 contactos para 2a llama Motor...
- Página 13 ATENCIÓN ¡La caja de control es un dispositivo de seguridad! ¡No abrir, interferir o modificar la unidad! ¡Riello S.p.A. no es responsable por cualquier daño cau- sado por interferencia no autorizada! ➤ Todas las actividades (montaje, instalación y asistencia, etc.) deben ser realizadas por personal cualificado.
- Página 14 Descripción técnica del quemador 4.11 Motor apertura registro de aire Notas importantes ¡Para evitar lesiones a las personas, daños a la propiedad o medio ambiente, siga las siguien- tes notas importantes! ATENCIÓN ¡No abrir, interferir o modificar los accionado- res! ➤...
- Página 15 Instalación Instalación Notas sobre la seguridad para la instalación Después de realizar una cuidadosa limpieza en toda el área de El quemador debe ser instalado por personal ha- la instalación del quemador y de proveer una correcta ilumina- bilitado según todo lo indicado en el presente ma- ción del ambiente, proceder con las operaciones de instalación.
- Página 16 Instalación Controles preliminares 5.4.1 Control suministro La alteración, eliminación, la ausencia de la eti- queta de identificación del quemador y todo cuan- Después de haber quitado todos los embalajes, to no permita la correcta identificación del asegurarse de la integridad del contenido. ATENCIÓN quemador y dificulte los trabajos de instalación y En caso de dudas no utilizar el quemador y dirigir-...
- Página 17 Instalación Fijación del quemador a la caldera ➤ Separar el cabezal de combustión del resto del quemador Preparar un sistema de elevación adecuado del quitando la tuerca 1) y extraer el grupo A)(Fig. 10). quemador. ➤ Fijar el grupo B)(Fig. 10) a la placa 2) de la caldera, interpo- niendo la junta aislante 3) suministrada en dotación.
- Página 18 Instalación Regulación del cabezal de combustión Para realizar la regulación proceder de la siguiente manera: ➤ aflojar el tornillo A)(Fig. 12), desplazar el codo B) de manera que el plano trasero del manguito C) coincida con la marca deseada; ➤ apretar el tornillo A). S7015 Ejemplo El quemador está...
- Página 19 Instalación 5.10 Alimentación gas Riesgo de explosión a causa de derrame de com- La instalación de la línea de alimentación del bustible en presencia de fuentes inflamables. combustible debe ser efectuada por personal ha- bilitado, de acuerdo con las normas y las disposi- Precauciones: evitar golpes, roces, chispas, ca- ciones de ley vigentes.
- Página 20 Instalación 5.10.3 Instalación rampa de gas Cortar la alimentación eléctrica mediante el inte- rruptor general de la instalación. PELIGRO Controlar la ausencia de perdidas de gas. Trasladar la rampa de gas con mucho cuidado: peligro de aplastamiento de las extremidades. 20065606 Asegurarse de la instalación correcta de la rampa gas, verificando que no haya pérdidas de com-...
- Página 21 Instalación 5.11 Conexiones eléctricas Notas sobre la seguridad para las conexiones eléctricas ➤ Las conexiones eléctricas se deben llevar a cabo con la alimentación eléctrica desconectada. ➤ Las conexiones eléctricas se deben realizar según las normas vigentes en el país de destino y por parte de per- sonal cualificado.
- Página 22 Instalación 5.11.2 Esquema eléctrico Leyenda (Fig. 18) Motor apertura registro de aire Interruptor general Condensador motor Conector para sonda de ionización Electrodo de encendido Cuentahoras 1a llama (230V - 0,1A máx.) Cuentahoras 2a llama (230V - 0,1A máx.) Motor ventilador Presostato aire Presostato gas de mínima Conexión reinicio a distancia...
- Página 23 Puesta en funcionamiento, calibración y funcionamiento del quemador Puesta en funcionamiento, calibración y funcionamiento del quemador Notas sobre la seguridad para la primera puesta en funcionamiento La primera puesta en funcionamiento del quema- Comprobar el correcto funcionamiento de los dis- dor debe ser realizada por personal habilitado se- positivos de regulación, mando y seguridad.
- Página 24 Puesta en funcionamiento, calibración y funcionamiento del quemador Secuencia de funcionamiento del quemador 6.5.1 Funcionamiento regular Leyenda (Fig. 21) Transformador de encendido Indicación del estado de funcionamiento desde el pulsador de desbloqueo Motor ventilador Sonda de ionización Termostato límite Válvula gas 1a llama Válvula gas 2a llama Rojo (indicación LED) Verde...
- Página 25 Puesta en funcionamiento, calibración y funcionamiento del quemador 6.5.2 Bloqueo por falta de encendido Leyenda (Fig. 22) Transformador de encendido Indicación del estado de funcionamiento desde el pulsador de desbloqueo Motor ventilador Sonda de ionización Termostato límite Válvula gas 1a llama Válvula gas 2a llama Rojo (indicación LED) Verde (indicación LED)
- Página 26 Puesta en funcionamiento, calibración y funcionamiento del quemador 6.5.4 Tipos de bloqueo y tiempos de intervención en caso de desperfecto del quemador Descripción de los tipos de desperfectos Bloqueo Presencia de llama durante el tiempo de espera “t2” Después de 30 segundos como máx. (después TL) Presencia de llama en pre-ventilación o pérdida de presión aire Dentro de 1 segundo en funcionamiento...
- Página 27 Puesta en funcionamiento, calibración y funcionamiento del quemador Funciones adicionales programables de la caja de control 6.9.1 Función de post-ventilación (t6) 6.9.2 Función de ventilación continua, (sólo para aplicaciones instaladas) La post-ventilación es una función que mantiene la ventilación del aire también después de apagarse el quemador. El apagado La ventilación continua es una función que mantiene la ventila- del quemador se efectúa con la abertura del termostato límite ción del aire independientemente de la solicitud de encendido del...
- Página 28 Puesta en funcionamiento, calibración y funcionamiento del quemador La secuencia de los impulsos emitidos por la caja de control iden- tifica los posibles tipos de avería que se mencionan en la Tab. L. Señal Causa posible No se detecta una señal estable de la llama al concluir el tiempo de seguridad: –...
- Página 29 Mantenimiento Mantenimiento Notas sobre la seguridad para el mantenimiento El mantenimiento periódico es fundamental para el buen funciona- miento, la seguridad, el rendimiento y la duración del quemador. Cortar la alimentación eléctrica del quemador con El mismo permite reducir los consumos, las emisiones contami- el interruptor general de la instalación.
- Página 30 Mantenimiento Apertura del quemador Cortar la alimentación eléctrica del quemador con el interruptor general de la instalación. PELIGRO Cerrar la válvula de interceptación del combusti- ble. PELIGRO Esperar a que se enfríen completamente los com- ponentes en contacto con fuentes de calor. Si fuese necesario realizar el mantenimiento del cabezal de com- bustión, consultar las indicaciones del capítulo Posición de fun- cionamiento.
- Página 31 Anomalías - Causas - Soluciones Anomalías - Causas - Soluciones Se enumeran algunas causas y posibles soluciones a una serie En caso de parada del quemador, para evitar da- de anomalías que podrían producirse y provocar el no funciona- ños en la instalación, no desbloquear el quema- miento o funcionamiento irregular del quemador dor más de dos veces seguidas.
- Página 32 Anomalías - Causas - Soluciones Desperfecto Posible causa Solución El quemador se bloquea des- El presostato aire no conmuta su contacto. El presostato es defectuoso; sustituirlo. pués de la fase de preventila- La presión del aire es demasiado baja (cabeza re- ción.
- Página 33 Apéndice - Accesorios Apéndice - Accesorios Kit cabezal largo Longitud estándar Longitud cabezal largo Quemador Código (mm) (mm) RIELLO 40 FS8D 3000920 Embudo llama cónico con hélice de turbulencia Proyección Quemador Código (mm) RIELLO 40 FS8D + 18 3000917 Kit GPL Quemador Código...
- Página 36 RIELLO S.p.A. I-37045 Legnago (VR) Tel.: +39.0442.630111 http:// www.riello.it http:// www.riello.com Con la posibilidad de modificación...
