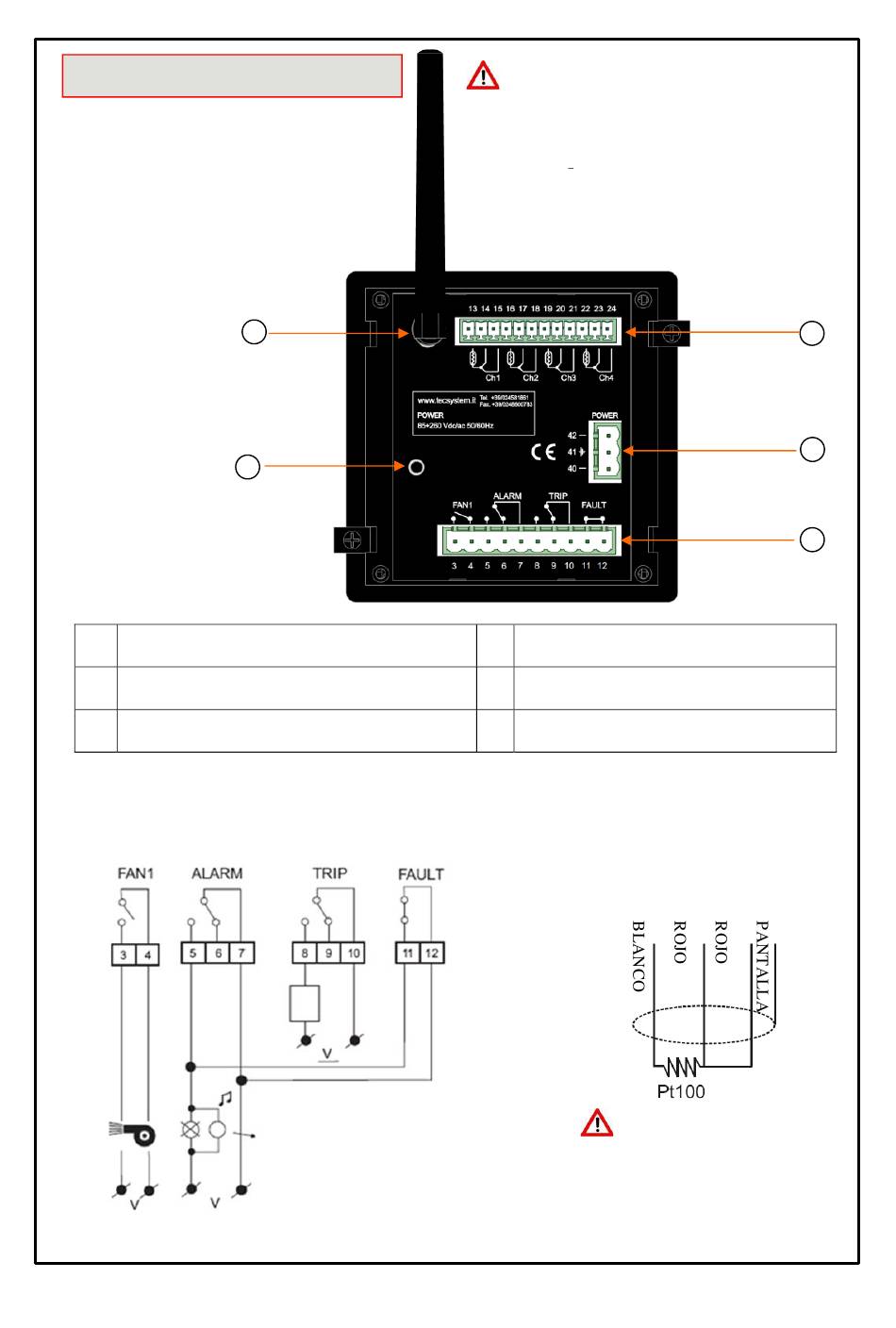

CONEXIONES ELÉCTRICAS
T154 WS
1)
Sensores PT100 (blanco-rojo-rojo)
2)
Alimentación 85-260Vac-dc 50/60Hz
3)
Relés (FAN1-ALARM-TRIP-FAULT)
Nota: imagen contactos relés en condición de no alarma, exceptuando el relé de FAULT, que conmuta: contactos
11–12 abiertos (NO) contactos 11-12 cerrados (NC) identificación condición de avería. Lea el apartado Alarmas y
ventilación pág.12 y consulte la imagen de apertura contacto fault.
EJEMPLO CONEXIÓN RELÉS
Relé de salida con contactos desde 10A-250Vac-res COS
Ф
COS
=1.
5
4
PARADA del
SISTEMA
INDICACIÓN
SONORA Y VISUAL
CONDICIÓN DE ALARMA
Ф
=1.
T154 WS
La antena Wifi (5) se suministra con el dispositivo T154 WS. Si
fuera necesario, es posible extender la conexión de la antena
utilizando un cable de antena SMA Macho - Hembra de 5 mm.
NOTA: Nunca encienda el dispositivo con la antena
desconectada.
4) Tecla access point
5) Antena e conector Wifi
EJEMPLO CONEXIÓN Pt100
1
Nota: antes de conectar las sondas a la
centralita lea atentamente el párrafo de
transporte de las señales de medida en
la página 15.
1MN0095 REV. 0
1
2
3
1MN0202 REV.0
