ÍNDICE
Pag.
Contenido
2
3
Desembalaje y predisposición
4
5
7
14
23
23
Causa y solución de los problemas
24
Funciones canales

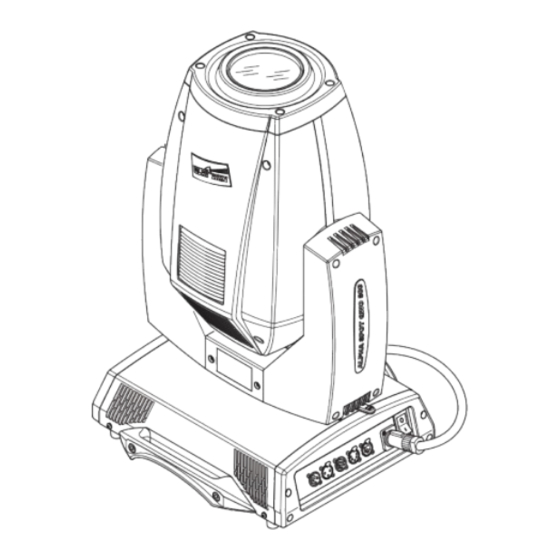

ALPHA SPOT QWO 800
ALPHA SPOT QWO 800
MANUAL DE INSTRUCCIONES
Enhorabuena por haber elegido un producto Clay Paky!
Le agradecemos por la preferencia y le informamos que también
este producto, como todos los demás de la rica gama Clay Paky,
ha sido proyectado y realizado eligiendo la calidad, para
garantizarle siempre la excelencia de las prestaciones y
responder mejor a sus expectativas y exigencias.
Lea atentamente todas las partes del presente manual de
instrucciones y consérvelo cuidadosamente para futuras
consultas. El conocimiento de las informaciones y el respeto de
las prescripciones contenidas en esta publicación son esenciales
para garantizar la integridad y la seguridad de las operaciones de
instalación, uso y mantenimiento del aparato.
CLAY PAKY S.p.A declina toda responsabilidad por daños al
aparato u otras cosas o personas, que derivan de su instalación,
uso y mantenimiento efectuados no conformes a lo indicado en el
presente manual de instrucciones, que deberá siempre
acompañar al aparato.
CLAY PAKY S.p.A. se reserva la facultad de modificar, en
cualquier momento y sin previo aviso, las características
mencionadas en el presente manual de instrucciones.
1
C61380
ST
"
"
C61381
Publicidad
Manuales relacionados para Clay Paky ALPHA SPOT QWO 800
Resumen de contenidos para Clay Paky ALPHA SPOT QWO 800
-
Página 1: Tabla De Contenido
Le agradecemos por la preferencia y le informamos que también Pag. Contenido este producto, como todos los demás de la rica gama Clay Paky, ha sido proyectado y realizado eligiendo la calidad, para Informaciones de seguridad garantizarle siempre la excelencia de las prestaciones y responder mejor a sus expectativas y exigencias. -
Página 2: Informaciones De Seguridad
LiFePO4 Los productos a los cuales se refiere este manual cumplen las Directivas pertinentes de la Comunidad Europea: • Baja Tensión 2006/95/CE • Compatibilidad Electromagnética 2004/108/CE “ ” ALPHA SPOT QWO 800 &... - Página 3 2 x 183102/802 GOM000-001 Contenido del embalaje - Fig. 1 UNLOCKED LOCKED LOCKED UNLOCKED Bloqueo y desbloqueo movimiento PAN (cada 90°) - Fig. 2 Bloqueo y desbloqueo movimiento TILT (cada 45°) - Fig. 3 “ ” ALPHA SPOT QWO 800 &...
-
Página 4: Instalación Y Puesta En Funcionamiento
Esta debe fijarse a la estructura de soporte del proyector y engancharse en el punto de fijación presente en el centro de la base. Conexión y desconexión del cable de alimentación - Fig. 5 “ ” ALPHA SPOT QWO 800 &... -
Página 5: Panel De Control
Durante el estado de programación del menú, cuando transcurre un tiempo de espera (unos 30 segundos) sin que se presione ninguna tecla, la visualización vuelve automáticamente al estado de reposo. Nótese que al comprobar esta condición, un eventual valor modificado pero aún no confirmado con la tecla se anulará. ➔ Sigue “ ” ALPHA SPOT QWO 800 &... - Página 6 Para activar momentáneamente la pantalla y acceder luego a las programaciones es suficiente presionar . Una vez efectuadas las operaciones deseadas, la pantalla se apagará de nuevo después de un tiempo de espera de 30 segundos. “ ” ALPHA SPOT QWO 800 &...
-
Página 7: Menú Principal
Setting Preset User Preset 1 User Preset 2 User Preset 3 Manual Access code Lamp Pan / Tilt Advanced Control 1234 Colour Reset Upload Firmware Beam Channel Setup Model Gobo Calibration ➔ Sigue “ ” ALPHA SPOT QWO 800 &... - Página 8 - en la pantalla aparece la dirección Universe corriente. 2) Con las teclas UP , DOWN , RIGHT programar la dirección Universe. 3) Presionar para confirmar la selección o LEFT para mantener la programación corriente. “ ” ALPHA SPOT QWO 800 &...
- Página 9 1) Con las teclas UP y DOWN habilitar (On) o deshabilitar (Off) la sobreescritura. 2) Presionar para confirmar la selección o LEFT para mantener la programación corriente. ➔ Sigue “ ” ALPHA SPOT QWO 800 &...
- Página 10 2) Con las teclas UP y DOWN habilitar (On) o deshabilitar (Off) la reducción de la luminosidad de la pantalla. 3) Presionar para confirmar la selección o LEFT para mantener la programación corriente. “ ” ALPHA SPOT QWO 800 &...
- Página 11 1) Presionar - en la pantalla aparecen las horas totales y parciales. Total counter Cuenta el número de horas de funcionamiento del proyector con la lámpara encendida (desde la construcción hasta hoy). ➔ Sigue “ ” ALPHA SPOT QWO 800 &...
- Página 12 LEFT para mantener la programación corriente y volver al nivel superior. RESET Permite efectuar el ajuste del proyector. Reset 1) Presionar , en la pantalla aparece un mensaje de confirmación (Are “ ” ALPHA SPOT QWO 800 &...
- Página 13 , en la pantalla aparece un mensaje de confirmación (Reset calibration to factory default?). 2) Seleccionar YES para confirmar los valores de defecto o NO para mantener la programación corriente y volver al nivel superior. “ ” ALPHA SPOT QWO 800 &...
-
Página 14: Mantenimiento
1/4 Turn 1/4 Turn Bloqueo y desbloqueo movimientos Pan y Tilt - Consultar las instrucciones en el parágrafo DESEMBALAJE Y PREPARACIÓN. Apertura tapas efectos - Fig. 10 Cierre tapas efectos - Fig. 11 “ ” ALPHA SPOT QWO 800 &... - Página 15 Apertura y cierre hueco de la lámpara - Fig. 12 NORMAL Upper Side HOT SPOT Lower Side Centrado lámpara - Fig. 14 Para centrar la lámpara trabajar en los tres tornillos de regulación como se indica en la figura. ➔ Sigue “ ” ALPHA SPOT QWO 800 &...
- Página 16 Sustitución gobos fijos (Ø 31,5 mm - imagen máx 19 mm - espesor máx 1.1 mm) - Fig. 15 ATENCIÓN: Antes de utilizar gobos personalizados contactar a Clay Paky. GOM000-001 es suministrado en el embalaje como estándar por Clay Paky para los clientes que necesitaran que fuera uniforme el haz proyectado, reduciendo parcialmente el diámetro del mismo haz.
- Página 17 Sustitución gobos giratorios (Ø 25.7 mm - imagen máx 19 mm - espesor 1.1 mm) - Fig. 17 IMPORTANTE: En las ruedas gobos giratorios utilizar solo gobo de vidrio. ATENCIÓN: Antes de utilizar gobos personalizados contactar a Clay Paky. GOBOS DE VIDRIO DICROICOS TIPO 1...
- Página 18 • Limpieza general de las partes internas. • Restablecimiento de la lubrificación de todas las partes sujetas a roces mediante el uso de lubricantes suministrados por Clay Paky. • Control visual general de componentes internos, cableado, partes mecánicas etc..
- Página 19 IMPORTANTE: Agarrar los módulos por medio de la estructura de soporte y no por elementos que puedan dañarse. Introducción módulos efectos: repetir en orden inverso las operaciones indicadas en las figuras 20, 21 y 22. ➔ Sigue “ ” ALPHA SPOT QWO 800 &...
- Página 20 IMPORTANTE: Agarrar los módulos por medio de la estructura de soporte y no por elementos que puedan dañarse. Introducción módulos efectos: repetir en orden inverso las operaciones indicadas en las figuras 20, 21 y 22. “ ” ALPHA SPOT QWO 800 &...
- Página 21 IMPORTANTE: Agarrar los módulos por medio de la estructura de soporte y no por elementos que puedan dañarse. Introducción módulos efectos: repetir en orden inverso las operaciones indicadas en las figuras 20, 21 y 22. ➔ Sigue “ ” ALPHA SPOT QWO 800 &...
- Página 22 Eliminación de la batería - Fig. 23 Este producto contiene una batería recargable plomo-ácido o de litio tetrafosfato Hierro. Para proteger el ambiente se ruega eliminar la batería conforme a la normativa vigente. LiFePO4 “ ” ALPHA SPOT QWO 800 &...
- Página 23 El filtro difusor activado en el haz de luz mejora la mezcla en proyección de CMY - CTO y Dimmer, el mismo haz de luz con filtro difusor activado pierde más o menos el 25% de luminosidad. “ ” ALPHA SPOT QWO 800 &...
- Página 24 El filtro difusor activado en el haz de luz, mejora la mezcla en proyección de CMY - CTO y Dimmer, el mismo haz de luz con filtro difusor activado pierde más o menos el 25% de luminosidad. “ ” ALPHA SPOT QWO 800 &...
-
Página 25: Datos Técnicos
Sustituir cables. Direccionamiento erróneo. Verificar direcciones (ver instrucciones). Defectos en los circuitos electrónicos. Contactar técnico autorizado. Rotura lentes o reflector. Contactar técnico autorizado. Depósito de polvos o grasa. Proceder a la limpieza (ver instrucciones). “ ” ALPHA SPOT QWO 800 &... - Página 26 NOTA: Para prevenir roturas accidentales de los efectos que puedan entrar en colisión entre ellos durante el transporte, ALPHA SPOT QWO 800 & “ST” antes de apagar el proyector asegurarse de que todos los Canales del mismo proyector estén excluidos (nivel DMX igual a 0 %).
- Página 27 LIGHT GREEN + LAVENDER MACRO EFFECTS) 23.7 LIGHT GREEN 20.5 GREEN + LIGHT GREEN UNUSED RANGE 17.5 GREEN 14.2 CTO 2600 + GREEN 11.7 CTO 2600 RED + CTO 2600 WHITE + RED WHITE ➔ Sigue “ ” ALPHA SPOT QWO 800 &...
- Página 28 SLOW PULSATION, FAST OPENING FAST PULSATION 49-64 19.0-25.0 GOBO 3 51.7 SLOW PULSATION 128 - 131 50.0 - 51.2 MAXIMUM APERTURE 33-48 13.0-18.7 GOBO 2 17-32 6-7-12.5 GOBO 1 MINIMUM APERTURE 0-16 0.0-6.2 WHITE “ ” ALPHA SPOT QWO 800 &...
- Página 29 FAST ROTATION (120 rpm) ° 49.7 POSITION 540 540° 41.7 ° POSITION 450 ° 33.0 POSITION 360 360° 24.7 POSITION 270 ° 16.2 ° POSITION 180 ° POSITION 90 0° DISTANT POSITION 0 ° ➔ Sigue “ ” ALPHA SPOT QWO 800 &...
- Página 30 4 METRES 3 METRES 0.0-2.5 AUTOFOCUS OFF • AUTOFOCUS ADJUSTMENT - channel 24 Operation with option InvertPan (Tilt conventionally represented at 14% and option Invert Tilt Off) EFFECT FOCUS FINE 50.0 FOCUS FINE “ ” ALPHA SPOT QWO 800 &...
- Página 31 5 seconds in Effects reset levels. 10.0 EFFECTS RESET UNUSED RANGE The functions are actived passing through the unused range and staying 5 seconds in necessary level ➔ Sigue “ ” ALPHA SPOT QWO 800 &...
- Página 32 • LAMP CONTROL (only with option LAMP DMX On) - channel: 32 IMPORTANT: Alpha Spot QWO 800 is not provided with hot restrike igniter EFFECT LAMP ON (FULL POWER) Lamp ignition after 5 s in full power levels. Immediate transition from half to full power.
- Página 33 Dimmer - Frost - Iris - Focus - Zoom - Prism - Animation Disk Gobo time Static Gobo - Rotating Gobo Change TIME TABLE Seconds Seconds Seconds Seconds Seconds Seconds Full 10.2 10.4 10.6 Follow cue Data “ ” ALPHA SPOT QWO 800 &...
