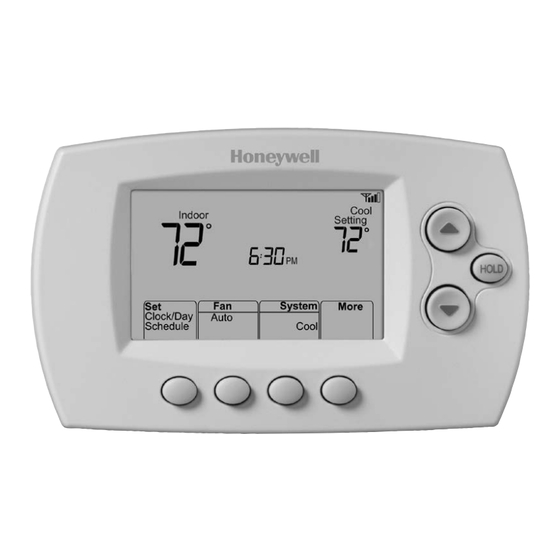

Wi-Fi Programmable
Thermostat
User Guide
Read and save these
instructions.
For help please visit
yourhome.honeywell.com
In the box you will find
• Thermostat
• Wallplate (attached to thermostat)
• Screws and anchors
• Quick Start Guide
• Thermostat ID Card
• Wire labels
• User Guide
• Quick Reference Card
RTH6500
Wi-Fi Series
Publicidad
Capítulos
Tabla de contenido
Solución de problemas
Manuales relacionados para Honeywell RTH6500 Serie
Resumen de contenidos para Honeywell RTH6500 Serie
- Página 1 Thermostat Wi-Fi Series User Guide Read and save these instructions. For help please visit yourhome.honeywell.com In the box you will find • Thermostat • Wallplate (attached to thermostat) • Screws and anchors • Quick Start Guide • Thermostat ID Card •...
- Página 2 Welcome Congratulations on your purchase of a Honeywell Wi-Fi programmable thermostat. When registered to Honeywell’s Total Connect Comfort Solutions, you can remotely monitor and control the heating and cooling system in your home or business—you can stay connected to your comfort system wherever you go.
-
Página 3: Tabla De Contenido
Table of contents About your new thermostat Unregistering thermostat......16 Disconnecting Wi-Fi ........16 Controls and Home screen Special features ........17 quick reference ..........2 Setting functions and options ....18 Preset energy-saving schedules ....2 Appendices Installation Frequently asked questions ...... 20 Installing your thermostat ...... -
Página 4: Controls And Home Screen Quick Reference
Controls and home screen quick reference Once your Wi-Fi thermostat is installed, it will display the home screen. Portions of this display will change depending on how you are viewing it. Set up messages Wi-Fi status describe steps in the Temperature adjustment Wi-Fi set up process HOLD... -
Página 5: Installing Your Thermostat
Setting up your thermostat Setting up your Wi-Fi programmable thermostat is easy. It is preprogrammed and ready to go as soon as it is installed and registered. Install your thermostat. Connect your home Wi-Fi network. Register online for remote access. Before you begin, you may want to watch a brief installation video. - Página 6 Installing your thermostat 2 Remove old thermostat faceplate If you have an older thermostat with a and leave wires connected. sealed mercury tube, turn to page ii for proper disposal instructions. 2a Take a picture of the wire connections for later reference. 2b If no wire is connected to a terminal labeled C or no C terminal exists on the old...
- Página 7 Installing your thermostat 6 Mount wallplate for Wi-Fi thermostat. Wallplate Mount your new wallplate using screws and anchors included with the thermostat. If necessary: Drill 3/16-in holes for drywall. Drill 7/32-in holes for plaster. Note: You may be able to use your existing wall anchors.
- Página 8 Installing your thermostat Wiring (heat pump system only) Labels don’t match? See alternate wiring key on pages 7. 7B Wire Wi-Fi thermostat to your heat pump. a Starting with the C Wire, match the sticky tag on the wire to the terminal labels. You must have a C wire.
- Página 9 Installing your thermostat Alternate wiring (heat pump system only) Use this if your wire labels don’t match the terminal labels. Note: You must have E AUX a C wire or equivalent. See page 6. G O/B R RC AUX/E HEAT PUMP MCR33886 Alternate wiring key (heat pump system only) Do not use K terminal.
- Página 10 Installing your thermostat 8 Insert quick reference card. Quick Fold quick reference card reference along score lines, and slide card it into the slot on the back of the thermostat. MCR33916 Back of thermostat MCR33858 9 Attach thermostat to wallplate. Align the thermostat to the wallplate and then snap into place.
- Página 11 Installing your thermostat 11 Set clock to current day and time. 11a Press to set clock. HOLD Day. 11b Press 11c Press to select the day of week. Done 11d Press to save. MCR33908 (Press and hold a button to quickly change a setting.) HOLD MCR33909...
-
Página 12: Connecting To Your Wi-Fi Network
Connecting to your Wi-Fi network To complete this process, you must have a wireless device connected to your home wireless network. Any of these device types will work: • Tablet (recommended) • Laptop (recommended) • Smartphone If you get stuck... at any point in this procedure, restart the thermostat by removing the thermostat from the wallplate, wait for 10 seconds, and snap it back onto the wallplate. - Página 13 Connecting to your Wi-Fi network Note: If your Wi-Fi network does not appear in the list on the Thermostat Wi-Fi Setup page: • Try performing a network rescan by pressing the Rescan button. This is helpful in areas with a lot of networks. •...
-
Página 14: Registering Your Thermostat Online
Utilice la identificación MAC y la identificación CRC para inscribir este producto en mytotalconnectcomfort.com Note: These IDs are listed on the ® U.S. Registered Trademark. © 2012 Honeywell International Inc. Thermostat ID Card included in the 69-2723EFS—01 M.S. 04-12 69-2723EFS-01 Printed in U.S.A. thermostat package. The IDs are not case sensitive. - Página 15 Registering your thermostat online 3b When the thermostat is successfully registered, the Total Connect Comfort registration screen will display a SUCCESS message. In the thermostat display, you will see Setup Complete for about 90 seconds. 3c Also notice that your thermostat displays its signal strength.
-
Página 16: Setting The Clock
Setting the time and day Clock/Day/Schedule, then press 1 Press to set clock. Day, then press 2 Press to select HOLD the day of week. Done 3 Press to save. If the Set Clock/Day/Schedule option is not Note: displayed, press Done. If the display flashes Set Clock, the Note: thermostat will follow your settings for the... -
Página 17: Adjusting Program Schedules
Adjusting program schedules Clock/Day/Schedule, then Schedule. 1 Press 2 Press to set your Monday (Mon) Wake time, then press Next. 3 Press to set the temperature for this period, then press Next. 4 Set time and temperature for the next time period (Leave). -
Página 18: Unregistering Thermostat
If you want to connect to the Wi-Fi network later, change setting 38 back to 1. Software updates Honeywell periodically issues updates to the software for this thermostat. The updates occur automatically through your Wi-Fi connection. All your settings are saved, so you will not need to make any changes after the update occurs. -
Página 19: Special Features
Smart Response Technology This feature allows the thermostat to “learn” how long the heating/cooling system takes to reach programmed temperature settings, so the temperature is reached at the time you set. For example: Set the Wake time to 6:00 am, and the temperature to 70°. -
Página 20: Setting Functions And Options
Setting functions and options You can change options for a number of system functions. Available functions depend on the type of system you have. The functions, along with available options, are described on pages 18–19. This thermostat is pre-set for a single-stage heating/cooling system. Setting function 1 for a heat pump will adjust the default settings. - Página 21 System setup Function Settings & Options Gas or oil furnace: Standard gas/oil furnace (less than 90% efficiency). Heating Cycle Electric furnace: Electric heating systems. Rate Hot water or high-efficiency furnace: Hot water system or gas furnace Heating Cycle (more than 90% efficiency). Rate Stage 2 Gas/oil steam or gravity system: Steam or gravity heat systems.
-
Página 22: Frequently Asked Questions
Frequently asked questions Q Will my thermostat still work if I lose my Wi-Fi connection? : A Yes, the thermostat will operate your heating and/or cooling system with or without Wi-Fi. Q How do I find the password to my router? : A Contact the manufacturer of the router or check the router documentation. -
Página 23: Troubleshooting
Troubleshooting Lost Signal If the no-Wi-Fi indicator displays in place of the Wi-Fi strength indicator in the upper right hand corner of the home screen: • Check another device to be sure Wi-Fi is working in your home; if not, call your Internet Service Provider. - Página 24 Troubleshooting If you have difficulty with your thermostat, please try the following suggestions. Most problems can be corrected quickly and easily. Display is • Check circuit breaker and reset if necessary. • Make sure power switch at heating and cooling system is on. blank •...
- Página 25 Glossary C wire The “C” or common wire brings 24 VAC power to the thermostat from the heating/cooling system. Some older mechanical or battery operated thermostats may not have this wire connection. It is necessary for establishing a Wi-Fi connection to your home network. Heat Pump heating/cooling system Heat pumps are used to heat and cool a home.
-
Página 26: Limited Warranty
This warranty does not cover removal or reinstallation costs. This warranty shall not apply if it is shown by Honeywell that the defect or malfunction was caused by damage which occurred while the product was in the possession of a consumer. - Página 27 69-2715EF—07...
- Página 28 Golden Valley, MN 55422 wifithermostat.com ® U.S. Registered Trademark. Apple, iPhone, iPad, iPod touch and iTunes are trademarks of Apple Inc. All other trademarks are the property of their respective owners. © 2015 Honeywell International Inc. 33-00130ES—01 M.S. 06-15 Printed in U.S.A.
- Página 29 WiFi Serie Red inalámbrica Guía del usuario Lea y guarde estas instrucciones. Para obtener ayuda, visite yourhome.honeywell.com En la caja, encontrará lo siguiente: • Termostato • Placa de pared (adherida al termostato) • Tornillos y anclajes • Guía para el encendido rápido •...
- Página 30 Total Connect Comfort de Honeywell es la solución perfecta si usted viaja frecuentemente, si posee un hogar de vacaciones o una empresa, o si administra una propiedad de inversión o, simplemente, busca tranquilidad.
- Página 31 Índice Acerca de su nuevo termostato Anulación permanente de los cronogramas ........15 Referencia rápida de los controles Baja del termostato ........16 y la pantalla de inicio ........2 Desconexión de la red WiFi ...... 16 Cronogramas de ahorro de Características especiales ......
-
Página 32: Referencia Rápida De Los Controles Y La Pantalla De Inicio
Referencia rápida de los controles y la pantalla de inicio Una vez que el termostato con conexión WiFi esté instalado, podrá visualizar la pantalla de inicio. Partes de esta pantalla cambiarán según cómo la vea. Los mensajes Estado de la para configurar conexión WiFi describen los pasos... -
Página 33: Instalación Del Termostato
Configuración del termostato Configurar el termostato programable es fácil. Está preprogramado y listo para funcionar tan pronto como se instale y se registre. Instale su termostato. Conecte a su red doméstica WiFi. Regístrelo a través de Internet para obtener acceso remoto. Antes de comenzar, le recomendamos que mire un breve video de instalación. - Página 34 Instalación del termostato 2 Retire el termostato existente. Si el termostato existente tiene un tubo de mercurio sellado, vaya 2a Tome una fotografía de las a la página ii para obtener conexiones de los cables para instrucciones sobre cómo desecharlo usar de referencia más adelante.
- Página 35 Instalación del termostato 6 Monte la placa de pared para termostato con conexión WiFi. Monte la nueva placa de pared con los tornillos y Placa de pared anclajes incluidos con el termostato. Si fuese necesario: Taladre agujeros de 3/16 in (4.8 mm) en paneles de yeso.
- Página 36 Instalación del termostato Cableado (sistema de bomba de calor únicamente) ¿Las etiquetas no coinciden? 7B Coloque los cables del termostato con conexión WiFi a su Consulte la clave bomba de calor. para la instalación a Comience con el cable C y coloque la etiqueta autoadhesiva de cableado en el cable con las etiquetas del terminal.
- Página 37 Instalación del termostato Cableado alternativo (sistema de bomba de calor únicamente) Utilícelo si las etiquetas de los cables no coinciden con las etiquetas de los terminales. Nota: debe tener un E AUX cable C o equivalente. Refiérase a la página 6. G O/B R RC AUX/E...
- Página 38 Instalación del termostato 8 Inserte la tarjeta de Tarjeta de referencia rápida. referencia Doble la tarjeta de referencia rápida rápida en tres partes por las líneas marcadas y deslícela en la ranura entre MCR33916 el termostato y la placa de pared.
- Página 39 Instalación del termostato 11 Configure el reloj al día y hora actual. 11a Presione para HOLD configurar el reloj. Day. 11b Presione 11c Presione para MCR33908 seleccionar el día de la semana. Done 11d Presione (terminado) HOLD para guardar. (Presione y sostenga un botón para cambiar una configuración rápidamente.)
-
Página 40: Conexión A La Red Wifi
Conexión a la red WiFi Para completar este paso, debe tener un dispositivo inalámbrico conectado a su red inalámbrica doméstica. Cualquiera de estos tipos de dispositivos funcionará: • Computadora tipo tablet (recomendado) • Computadora portátil (recomendado) • Teléfono inteligente Si no puede continuar... en algún momento durante este procedimiento, reinicie el termostato. - Página 41 Conexión a la red WiFi Nota: si su red WiFi no aparece en la lista de la página de configuración del termostato WiFi: • Pruebe a efectuar nuevamente un escaneo de la red presionando el botón Rescan (Volver a examinar). Esto resulta útil en áreas con mucha cantidad de redes. •...
-
Página 42: Registro Del Termostato En Línea
MAC ID (Número de Utilice la identificación MAC y la identificación CRC para inscribir este producto en mytotalconnectcomfort.com identificación personal MAC) ® U.S. Registered Trademark. © 2012 Honeywell International Inc. • MAC CRC (Número de 69-2723EFS—01 M.S. 04-12 69-2723EFS-01 Printed in U.S.A. - Página 43 Registro del termostato en línea 3b Cuando el termostato se haya registrado correctamente, la pantalla de registro de Total Connect Comfort le mostrará el mensaje SUCCESS (registro exitoso). En la pantalla del termostato, verá Setup Complete (se ha completado la configuración) durante aproximadamente 90 segundos.
-
Página 44: Configuración Del Reloj
Configuración del reloj Set Clock/Day/Schedule 1 Presione (configurar reloj/día/cronograma) y, luego, presione para configurar el reloj. HOLD Set Day 2 Presione (configurar día) y, luego, para seleccionar el día de la semana. Done 3 Presione (terminado) para salir. si no se muestra la opción Set Clock/Day/ Nota: Schedule (configurar reloj/hora/cronograma), HOLD... -
Página 45: Ajuste De Los Cronogramas Del Programa
Ajuste de los cronogramas del programa Set Clock/Day/Schedule 1 Presione (configurar reloj/ Set Schedule día/cronograma) y luego, (configurar cronograma). 2 Presione para configurar la hora de despertarse Next el lunes (Mon) y luego presione (siguiente). 3 Presione para configurar la temperatura para Next este período y luego presione (siguiente). -
Página 46: Baja Del Termostato
Si desea conectarse más tarde a la red WiFi, cambie la configuración 38 a 1. Actualizaciones del software Honeywell realiza actualizaciones periódicas del software para este termostato. Las actualizaciones se efectúan automáticamente a través de su conexión WiFi. Todas sus configuraciones permanecen guardadas, de modo que no necesita hacer cambios después de que ocurra la... -
Página 47: Características Especiales
Tecnología Smart Response Esta característica permite que el termostato “sepa” cuánto demora el sistema de calefacción/refrigeración en alcanzar las configuraciones de temperatura programadas, de manera que se alcance esa temperatura a la hora que usted configuró. M33881 Por ejemplo: Configure la hora de despertarse a las 6:00 a.m. -
Página 48: Opciones Y Funciones De Configuración
Opciones y funciones de configuración Puede cambiar las opciones en diversas funciones del sistema. Las funciones disponibles dependen del tipo de sistema que usted tenga. Las funciones junto con las opciones disponibles se describen en las páginas 18–19. Este termostato está preconfigurado para un sistema de calefacción/refrigeración de una sola etapa. - Página 49 Configuración del sistema Función Configuraciones y opciones Cambio manual (Heat/Cool/Off [Calor/Frío/Apagado]). Cambio manual/ Cambio automático (Heat/Cool/Off [Calor/Frío/Apagado]). Activa, automáticamente, la automático calefacción o la refrigeración conforme a la temperatura ambiente. Nota: el sistema Consulte la página mantiene una diferencia mínima de 3 °F entre las configuraciones de calefacción y 17 para obtener más refrigeración.
-
Página 50: Preguntas Frecuentes
Preguntas frecuentes : P ¿Mi termostato seguirá funcionando si pierdo la conexión a la red WiFi? R Sí, el termostato pondrá en funcionamiento el sistema de calefacción o refrigeración con o sin la conexión a la red WiFi. : P ¿Cómo encuentro la contraseña de mi enrutador? R Comuníquese con el fabricante del enrutador o revise la documentación del enrutador. -
Página 51: Localización Y Solución De Problemas
Localización y solución de problemas Señal perdida Si se muestra el indicador no-Wi-Fi en vez del indicador de potencia WiFi en la esquina superior derecha de la pantalla de inicio: • Revise otro dispositivo para verificar que la conexión WiFi está funcionando en su hogar; si no, llame a su proveedor de Internet. - Página 52 Localización y solución de problemas Si tiene dificultades con el termostato, intente seguir las sugerencias que se indican a continuación. La mayoría de los problemas pueden solucionarse de manera fácil y rápida. La pantalla está en • Revise el interruptor de circuito y, si es necesario, reinícielo. •...
- Página 53 Glosario Cable C El cable “C”, o común, le transmite 24 V CA al termostato desde el sistema de calefacción/refrigeración. Es posible que algunos termostatos mecánicos o con batería más antiguos no tengan esta conexión de cables. Es necesario para establecer una conexión de la red WiFi a su red doméstica. Sistema de refrigeración/calefacción de bomba de calor Las bombas de calor se utilizan para calentar y refrigerar una casa.
-
Página 54: Garantía Limitada
Garantía limitada de 1 año Honeywell garantiza este producto, a excepción de la batería, por el término de un (1) año contra cualquier defecto de fabricación o de los materiales, a partir de la fecha de compra por parte del consumidor. Si en cualquier momento durante el período de garantía se verifica que el producto tiene un defecto o que funciona mal, Honeywell lo reparará... - Página 55 69-2715EF—07...
- Página 56 ® Marca Registrada en los E.U.A. Apple, iPhone, iPad, iPod touch y iTunes son marcas comerciales de Apple Inc. Todas las demás marcas comerciales son propiedad de sus respectivos dueños. © 2015 Honeywell International Inc. 33-00130ES—01 M.S. 06-15 Impreso en EE. UU.
