Cómo ensamblar montaje de las carcasa de la cubierta del
interruptor (para MA4660) - cont.

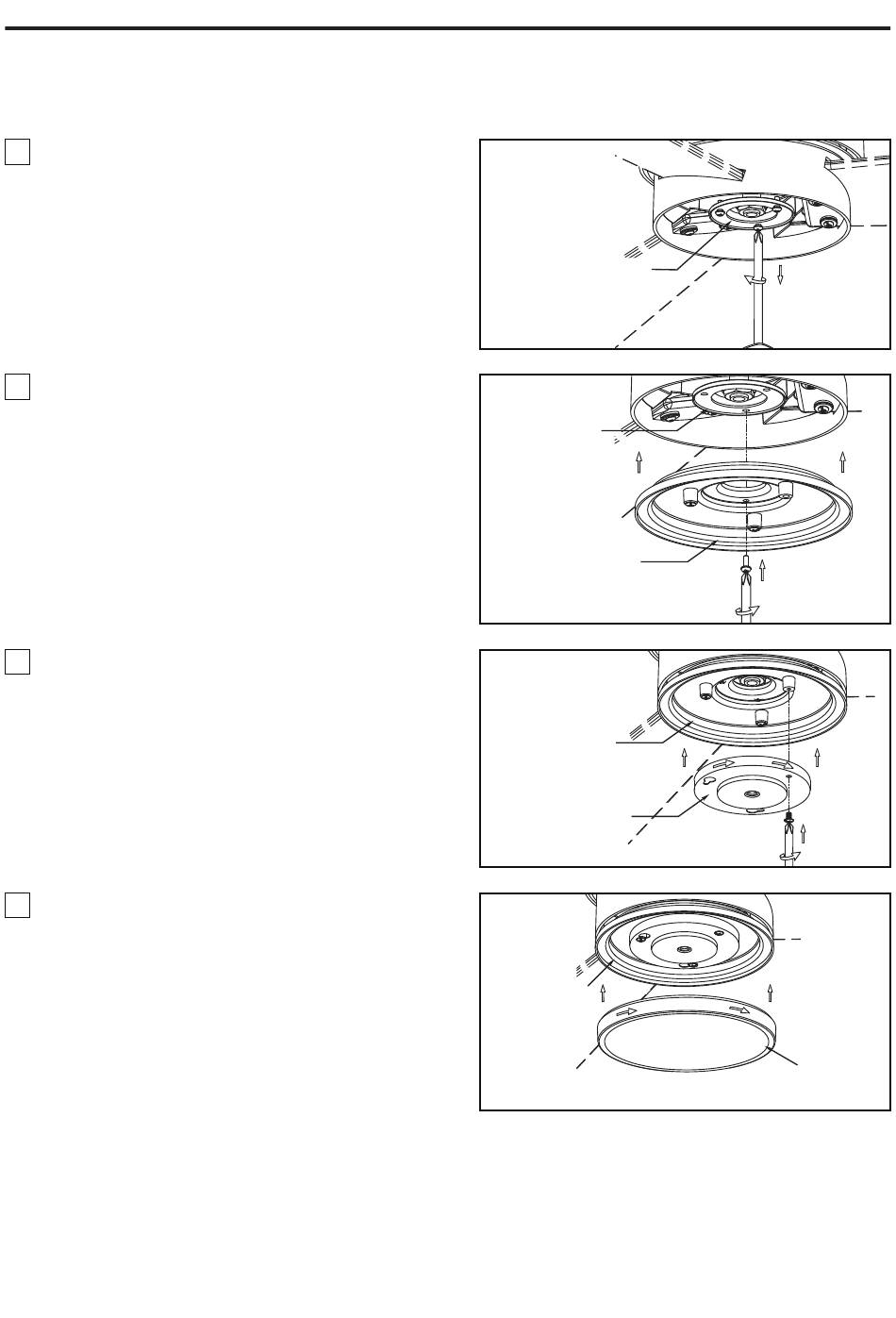

3. Extraiga los tres tornillos del soporte ubicado en la
parte inferior de la unidad del motor y guárdelos para
después. (Figura 3)
4. Fije la cubierta del interruptor de la carcasa de
soporte en la pestaña de soporte usando los tres
tornillos extraídos anteriormente y fíjelos por
completo. (Figura 4)
5. Instale la cubierta interior del interruptor en la
cubierta del interruptor de la carcasa de soporte
usando las dos ranuras de la carcasa interior. Vuelva
a colocar el tornillo extraído anteriormente y fije
correctamente los tres tornillos. (Figura 5)
6. Instale la cubierta del interruptor en la cubierta del
interruptor de soporte de la carcasa girándola en el
sentido de las agujas del reloj. (Figura 6)
