0 Reell ström
1 Reell spänning
2 Inget värde
Standardvärde 0
42
Inställningssteg (U/D)
För inställning av steget för upp-/nerknapparna.
Minimum AV, maximum IMAX, standard 1
43
Extern parameter CH1 MIN
Medger hantering av extern parameter 1 (minsta värde).
44
Extern parameter CH1 MAX
Medger hantering av extern parameter 1 (största värde).
48
Ljudsignal
För inställning av ljudsignalen.
Minimum AV, maximum 10, standard 5
49
Kontrast
För inställning av kontrasten på displayen.
Minimum AV, maximum 15, standard 12
99
Återställning
För att återställa alla parametrar till standardvärdena
och återföra hela aggregatet till det förinställda skicket.
3.4 Larmkoder
E01, E03
Temperaturlarm
Stäng inte av utrustningen när larmet är aktiverat
eftersom fläkten måste fortsätta gå för att kunna
fortsätta att kyla de överhettade delarna.
E11
Larm vid fel på systemkonfigurationen
E20
Larm vid minnesfel
E21
Larm vid databortfall

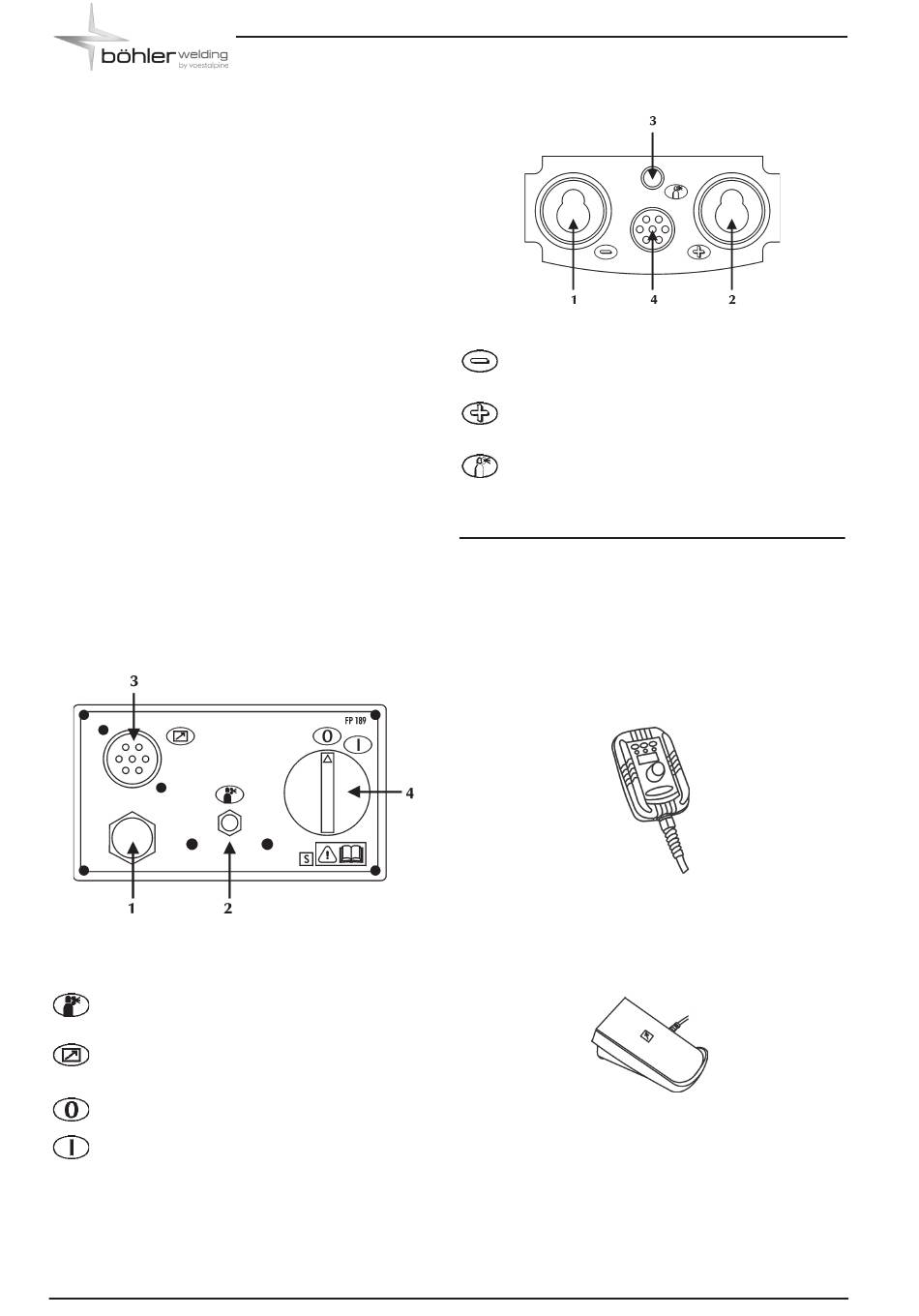

3.5 Bakre kontrollpanel
1
Strömförsörjningskabel
För att strömförsörja anläggningen via elnätet.
2
Anslutning för gasledning
3
Uttag för signalkabel (CAN-BUSS)
4
Huvudströmbrytare
För påsättning och avstängning av svetsaggregatet.
Har två lägen: "O" avstängd och "I" påslagen.
124
3.6 Kopplingstavla
1
Negativt uttag
För anslutning av jordledningen vid elektrodsvetsning
eller brännaren vid TIG-svetsning.
2
Positivt uttag
För anslutning av elektrodbrännaren vid MMA-svetsning
eller jordlednjngen vid TIG-svetsning.
3
Anslutning för gasledning
4
Fäste för brännarknappens
4 TILLBEHÖR
4.1 Allmänt (RC)
När fjärrstyrningen kopplas till uttaget som finns generatorerna,
aktiveras funktionen automatiskt. Koppling kan ske också när
anläggningen är i drift.
När fjärrstyrningen RC är inkopplad, hindrar den inte regleringar
och ändringar på generatorns styrpanel. Inställningsändringar på
styrpanelen visas på fjärrstyrningen RC och vice versa.
4.2 Fjärrstyrning RC 100
Styranordningen RC 100 visar och reglerar svetsningsström och
-spänning.
Se Användarhandboken.
4.3 Fjärrkontroll med RC 120-pedal
När generatorn ställs in på "EXTERN STYRNING" ställs utgångs-
strömmen om från ett minimi- till ett maximivärde (som ställs in
i SET-UP) genom att vinkeln mellan fotens stödyta och pedalens
underdel ändras. Vid minsta tryck ger en mikrobrytare signal om
att svetsningen kan starta.
Se Användarhandboken.
