Vega VEGAFLEX 82 Instrucciones De Servicio

Sensor tdr para la medición continua de nivel de sólidos a granel
Ocultar thumbs Ver también para VEGAFLEX 82:
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
Instrucciones de servicio

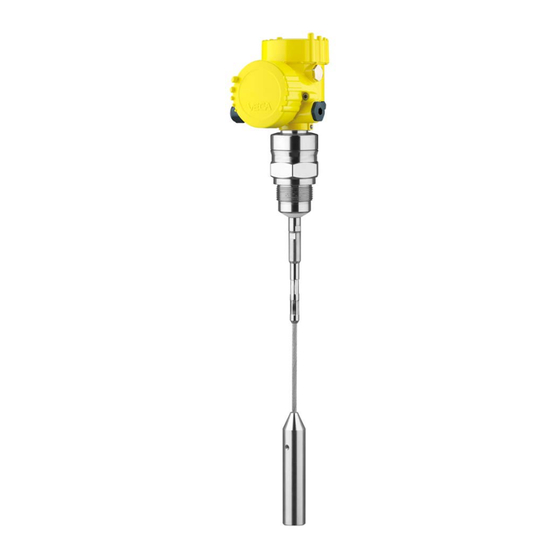

Sensor TDR para la medición continua
de nivel de sólidos a granel
VEGAFLEX 82
Modbus
Sonda de varilla y cable
Document ID: 51516

Publicidad

Tabla de contenido
loading

Manuales relacionados para Vega VEGAFLEX 82

Resumen de contenidos para Vega VEGAFLEX 82

  • Página 1 Instrucciones de servicio Sensor TDR para la medición continua de nivel de sólidos a granel VEGAFLEX 82 Modbus Sonda de varilla y cable Document ID: 51516...

  • Página 2: Tabla De Contenido

    Puesta en marcha con la función de puesta en marcha rápida ........50 Aseguramiento de los datos de parametrización ............51 Diagnóstico y Servicio ......................52 Mantenimiento ....................... 52 Memoria de diagnóstico ....................52 Señal de estado ......................53 Eliminar fallos ......................... 57 Cambiar módulo electrónico ..................59 VEGAFLEX 82 • Modbus...
  • Página 3 10.9 Marca registrada ......................94 Instrucciones de seguridad para zonas Ex En caso de aplicaciones Ex atender las instrucciones de seguridad específicas Ex. Las mismas están anexas en forma de documenta- ción en cada instrumento con homologación Ex y forman parte del manual de instrucciones. Estado de redacción: 2018-04-24 VEGAFLEX 82 • Modbus...

  • Página 4: Acerca De Este Documento

    ID de documento Este símbolo en la portada de estas instrucciones indica la ID (identificación) del documento. Entrando la ID de documento en www.vega.com se accede al área de descarga de documentos. Información, sugerencia, nota Este símbolo caracteriza informaciones adicionales de utilidad. Cuidado: En caso de omisión de ese mensaje se pueden producir fallos o interrupciones.

  • Página 5: Para Su Seguridad

    Durante los trabajos en y con el dispositivo siempre es necesario el uso del equipo de protección necesario. Uso previsto VEGAFLEX 82 es un sensor para la medición continua de nivel Informaciones detalladas sobre el campo de aplicación se encuen- tran en el capítulo "Descripción del producto".

  • Página 6: Conformidad Ue

    El sistema de gestión del medio ambiente está certificado por la norma DIN EN ISO 14001. Ayúdenos a satisfacer esos requisitos, prestando atención a las instrucciones del medio ambiente en este manual: • Capitulo "Embalaje, transporte y almacenaje" • Capitulo "Reciclaje" VEGAFLEX 82 • Modbus...

  • Página 7: Descripción Del Producto

    Manual de instrucciones y guía rápida al momento del suministro (PDF) • Datos del sensor específicos del pedido para un cambio de la electrónica (XML) • Certificado de control (PDF) - opcional Para ello vaya a "www.vega.com", "Búsqueda de instrumento (núme- ro de serie)". Entre entonces allí el número de serie. Opcionalmente Usted encontrará los datos mediante su Smartphone: VEGAFLEX 82 • Modbus...

  • Página 8: Principio De Operación

    El volumen de suministro correspondiente depende de la especificación del pedido. Principio de operación Campo de aplicación VEGAFLEX 82 es un sensor de nivel con sonda de medición con cable o varilla para la medición continúa de nivel, siendo adecuado para aplicaciones en sólidos a granel. Principio de funciona- Impulsos de microondas de alta frecuencia son conducidos a lo largo miento - medición de...

  • Página 9: Accesorios Y Piezas De Repuesto

    PC/notebook con adaptador Bluetooth-USB (sistema operativo Windows) Otras informaciones se encuentran en el manual de instrucciones "Módulo de visualización y configuración PLICSCOM" (ID Documen- to 36433). VEGACONNECT El adaptador de interface VEGACONNECT posibilita la conexión de equipos con capacidad de comunicación a la interface USB de una PC. Para la parametrización de estos equipos se necesita el software de configuración PACTware con DTM VEGA. VEGAFLEX 82 • Modbus...
  • Página 10 Todas las extensiones empleadas no pueden exceder una longitud total de 6 m (19.7 ft). Las extensiones están disponibles en los largos siguientes Varilla: ø 16 mm (0.63 in) • Segmentos de base: 20 … 5900 mm (0.79 … 232 in) • Segmentos de varilla/cable: 20 … 5900 mm (0.79 … 232 in) • Segmento de arco: 100 x 100 mm (3.94 … 3.94 in) Para más información, consulte el manual de instrucciones "Compo- nentes de varilla y cable VEGAFLEX Serie 80". VEGAFLEX 82 • Modbus...
  • Página 11 3 Descripción del producto Si se monta VEGAFLEX 82 en un tubo tranquilizador o de bypass, Centrado hay que evitar el contacto con el tubo de bypass mediante un separa- dor al final de la sonda. Otras informaciones se encuentran en el manual de instrucciones "Centrado". VEGAFLEX 82 • Modbus...

  • Página 12: Montaje

    Idoneidad para las condi- Asegurar antes del montaje, que todas las partes del equipo que se ciones de proceso encuentran en el proceso, sean adecuadas para las condiciones de proceso existentes. Estos son principalmente: VEGAFLEX 82 • Modbus...

  • Página 13: Instrucciones De Montaje

    IEC/EN 61010-1. Instrucciones de montaje Posición de montaje Montar VEGAFLEX 82 de forma tal, que la distancia hasta las es- tructuras internas o la pared del depósito, sea como mínimo de 300 mm (12 in). En depósitos metálicos la distancia hasta la pared del depósito debe ser de 500 mm (19.7 in) como mínimo. La sonda de medida no puede tocar ninguna estructura o la pared del depósito durante el funcionamiento. En caso necesario hay que fijar...
  • Página 14 Cuando el montaje se realiza en capas gruesas de hormigón, hay que montar el VEGAFLEX 82lo más a ras posible al borde inferior. En silos de hormigón la distancia a la pared tiene que se por lo menos de 500 mm (20 in). VEGAFLEX 82 • Modbus...
  • Página 15 Comprobar si esto es importante para su medición. En estos casos realizar siempre una supresión de la señal parásita después del montaje. Otras informaciones se encuentran en "Pasos de configuración". DN25 ... DN150 ≤ 150 mm (5.91") ≤ 100 mm (3.94") > DN150 ... DN200 Fig. 5: Tubuladuras de montaje VEGAFLEX 82 • Modbus...
  • Página 16 El plano de referencia para el rango de medición de los sensores es la superficie de obturación del racor metálico o de la brida. Prestar atención, al mantenimiento de la distancia mínima debajo del plano de referencia y eventualmente en el extremo de la sonda de medición, donde no hay posibilidad de medición (Distancia de bloqueo). Especialmente la longitud del cable se puede usar hasta el final solamente en medios conductores. Las distancias de bloqueo VEGAFLEX 82 • Modbus...
  • Página 17 Para ello se puede adaptar la varilla convenientemente con extensio- nes de varilla o segmentos de codo. Para compensar las variaciones del tiempo de funcionamiento, hay que dejar que el equipo determina la longitud de sonda automática- mente. VEGAFLEX 82 • Modbus...
  • Página 18 Para compensar las variaciones del tiempo de funcionamiento, hay que dejar que el equipo determina la longitud de sonda automática- mente. Otras informaciones se encuentran en las instrucciones adicionales de los componente de varillas y de cable. VEGAFLEX 82 • Modbus...

  • Página 19: Conectar A La Tensión De Alimentación Y Al Sistema De Bus

    Es necesario sustituir esas tapas de protección por racores atornilla- dos para cables homologados por tapones ciegos. adecuados antes de la puesta en servicio. VEGAFLEX 82 • Modbus...

  • Página 20: Conexión

    3. Soltar la tuerca de unión del prensaestopas y quitar el tapón 4. Pelar aproximadamente 10 cm (4 in) de la envoltura del cable de conexión, quitar aproximadamente 1 cm (0.4 in) de aislamiento a los extremos de los conductores 5. Empujar el cable en el sensor a través del racor atornillado para cables Fig. 9: Pasos de conexión 5 y 6 - carcasa de una cámara VEGAFLEX 82 • Modbus...

  • Página 21: Esquema De Conexión Para Carcasa De Una Cámara

    Para ello, el módulo electrónico dispone de una resistencia de terminación conmutable. Asegúrese de que el conmu- tador deslizante (5) esté puesto en "off" para todos los sensores de la cadena. En el último sensor, coloque el conmutador deslizante (5) en posición "on". Por favor, tenga en cuenta también la información en el anexo de "Conceptos básicos Modbus". VEGAFLEX 82 • Modbus...
  • Página 22 5 6 = Power supply addr. 7 8 = Modbus Data 5 6 7 8 Fig. 11: Compartimento de la electrónica - conexión con ramal Alimentación de tensión Salida de señal Terminal de tierra en la carcasa VEGAFLEX 82 • Modbus...

  • Página 23: Ajustar La Dirección Del Equipo

    Direcciones de hardware disponibles: • Dirección de hardware - Levelmaster: 000 … 030 • Dirección de hardware - Modbus: 000 … 245 Ajustar la dirección del equipo con los tres interruptores giratorios en el módulo electrónico. VEGAFLEX 82 • Modbus...

  • Página 24: Fase De Conexión

    Dirección de software - Modbus: Si la dirección de hardware 246 está configurada, las direcciones 000 …246 pueden seleccio- narse por software Fase de conexión Después de la conexión del VEGAFLEX 82 al sistema de bus, el equipo realiza primeramente un auto chequeo durante 30 segundos aproximadamente. Se ejecutan los pasos siguientes: •...

  • Página 25: Poner En Marcha El Sensor Con El Módulo De Visualización Y Configuración

    Fig. 13: Empleo del módulo de visualización y configuración en carcasa de una sola cámara el compartimiento de conexión Indicaciones: En caso de que se desee reequipar el instrumento con un módulo de visualización y configuración para la indicación continua del valor medido, se necesita una tapa más alta con ventana. VEGAFLEX 82 • Modbus...

  • Página 26: Sistema De Configuración

    Durante esta operación se pierden los valores que no han sido confirmados con [OK]. Fase de conexión Después de la conexión el VEGAFLEX 82 realiza primeramente un autochequeo corto, durante dicha operación se comprueba el softwa- re del equipo. VEGAFLEX 82 • Modbus...

  • Página 27: Parametrización - Función De Puesta En Marcha Rápida

    Nombre del punto de medición • Tipo de medio (opcional) • Aplicación • Ajuste máx. • Ajuste mín. • Supresión de señal parásita La descripción de los diferentes puntos de menú se encuentra en el capítulo siguiente "Parametrización – Ajuste ampliado". VEGAFLEX 82 • Modbus...

  • Página 28: Parametrización - Ajuste Ampliado

    Modbus o Levelmaster. El sensor es reconocido por el sistema de control solamente si la dirección está configurada correctamente. • Rango de direcciones permitido - Modbus 0 ... 247 • Rango de direcciones permitido - Levelmaster 0 … 31 VEGAFLEX 82 • Modbus...
  • Página 29 PACTware/DTM (direccionamiento por software) Direccionamiento del hardware El direccionamiento por hardware es efectivo, cuando se ajusta una dirección Modbus menor que 0 … 245 con el selector de direccio- nes en el módulo electrónico del VEGAFLEX 82. De esta forma el direccionamiento por software es ineficaz, se aplica la dirección de hardware configurada (Levelmaster-Adressen: 0 … 30) Direccionamiento por software El direccionamiento por software es efectivo si se ajusta una direc- ción Modbus de 246 o mayor con el selector de direcciones en el...
  • Página 30 Puesta en marcha/ En este punto de menú es posible definir el tipo de producto (produc- producto, constante to). dieléctrica Ese punto menú solamente está disponible, si se ha seleccionado medida de nivel en el punto de menú "Aplicación". Se puede seleccionar entre los tipos de producto siguientes: VEGAFLEX 82 • Modbus...
  • Página 31 Ajustar el valor porcentual deseado con [+] y almacenar con [OK]. Entrar el valor de distancia en metros para el depósito vacío corres- pondiente al valor porcentual (p. Ej. Distancia desde la brida hasta el final de la sonda). La distancia se refiere al plano de referencia del sensor (superficie de obturación de la conexión a proceso). VEGAFLEX 82 • Modbus...
  • Página 32 La opción de menú "Borrar" sirve para borrar completamente una supresión de señal parásita previamente implementada. Esto es práctico, cuando la supresión de señal parásita implementada no es más adecuada para los requisitos de metrología. VEGAFLEX 82 • Modbus...
  • Página 33 Durante la corrección de soporte hay que entrar la altura del soporte encima del borde superior del depósito. Si el soporte está por debajo del borde superior del depósito, este valor también puede ser nega- tivo. VEGAFLEX 82 • Modbus...
  • Página 34 Puesta en marcha - Blo- quear/habilitar ajuste parámetros del sensor de modificaciones indeseadas o involuntarias. Durante esta operación el PIN se activa/desactiva de forma perma- nente. Con el PIN activo solamente son posibles las funciones de configura- ción siguientes sin entrada del PIN: • Selección de opciones de menú e indicación de datos • Leer los datos del sensor en el módulo de visualización y configu- ración VEGAFLEX 82 • Modbus...
  • Página 35 1. El preajuste para el valor indicado 1 es "Altura de nivel Nivel". Display - Valor indicado 2 En ese punto de menú se define la indicación del valor de medición en la pantalla. Durante esta operación se `pueden visualizar dos valores de medición diferentes. En ese punto de menú se define el valor de medición 2. VEGAFLEX 82 • Modbus...
  • Página 36 Diagnóstico - Indicador En el sensor se almacena los valores mínimo y máximo correspon- de seguimiento Seguri- dientes. En la opción de menú "Indicador de seguimiento seguridad dad de medición de medición " se indican ambos valores. VEGAFLEX 82 • Modbus...
  • Página 37 Con las funciones siguientes se pueden ampliar áreas secundarias de la curva de eco. • "X-Zoom": Función de lupa para la distancia de medición • "Y-Zoom": ampliación 1-, 2-, 5- y 10 veces mayor de la señal en "V" VEGAFLEX 82 • Modbus...
  • Página 38 El ajuste para los parámetros para el registro de la curva de ecos y los ajustes de la curva de ecos se pueden realizar en el software de configuración PACTware. VEGAFLEX 82 • Modbus...
  • Página 39 La tabla siguiente indica los valores por defecto del equipo. En de- pendencia de la versión del equipo o aplicación no están disponibles todos las opciones de menú u ocupados de forma diferente: VEGAFLEX 82 • Modbus...
  • Página 40 Tiempo de integración - Nivel 0,0 s Tiempo de integración - interface 0,0 s Puesta en marcha Tipo de linealización Lineal Linealización - Corrección de tubuladura 0 mm Linealización - Altura del depósito Longitud de la sonda de medición VEGAFLEX 82 • Modbus...
  • Página 41 Tipo de sonda Específica del equipo Otros ajustes - Copiar Con esa función se copian los ajustes del equipo. Están disponible ajustes del equipo las funciones siguientes: • Lectura desde el sensor: Lectura de datos desde el sensor y almacenaje en el módulo de visualización y configuración VEGAFLEX 82 • Modbus...
  • Página 42 En este punto de menú se puede seleccionar el tipo y el tamaño de sonda la sonda de medición desde una lista con todas las sondas posibles. Esto es necesario para adaptar el sistema electrónico de forma ópti- ma a la sonda de medición. VEGAFLEX 82 • Modbus...
  • Página 43 En este punto de menú se puede seleccionar cuantos bits de parada se insertan para la sincronización. Puede elegir entre 1 o 2 bits de parada Otros ajustes - Modbus En este punto de menú se resumen todos los ajustes para las interfa- ces del equipo. VEGAFLEX 82 • Modbus...
  • Página 44 En este punto de menú se determina el tiempo de retardo de res- puesta con el que trabaja el sensor. Cantidad de valores En este punto de menú se determina cuántos valores medidos se medidos muestran. Se pueden visualizar uno o dos valores medidos. VEGAFLEX 82 • Modbus...
  • Página 45 En esta opción del menú se indica la fecha de la calibración de ción de fábrica fábrica del sensor así como la fecha de la última modificación de parámetros del sensor con el módulo de visualización y configuración o mediante el PC. Info - Características del En esta opción del menú se indican características del sensor tales sensor como homologación, conexión a proceso, junta, rango de medición, electrónica, carcasa y otras. VEGAFLEX 82 • Modbus...

  • Página 46: Aseguramiento De Los Datos De Parametrización

    En el módulo de visuali- Si el dispositivo está equipado de un módulo de visualización y zación y configuración configuración, entonces es posible guardar en el mismo los datos de parametrización. El procedimiento para ello se describe en el punto de menú "Copiar ajustes del equipo". VEGAFLEX 82 • Modbus...

  • Página 47: Configurar La Interface Del Sensor Y Modbus Con Pactware

    RTU RS485 Fig. 17: Conexión del PC mediante el adaptador de interface a la línea RS 485 1 Adaptador de interface RS 485/USB Cable USB hacia el PC Línea RS 485 Sensor Alimentación de tensión 7.2 Parametrización con PACTware Requisitos Para la parametrización del sensor a través de una PC Windows es necesario el software de configuración PACTware y un controlador de equipo adecuado (DTM) según la norma FDT. La versión de PAC- VEGAFLEX 82 • Modbus...
  • Página 48 Además, aquí hay disponible un programa para el cálculo de tanques así como un Multiviewer para la indicación y evaluación de los valores medidos y curvas de ecos almacenados. VEGAFLEX 82 • Modbus...

  • Página 49: Ajustar La Dirección Del Equipo

    "Software". La versión completa Usted la recibe en un CD a través de su representación correspondiente. Ajustar la dirección del equipo El VEGAFLEX 82 necesita una dirección, para participar como Slave en la comunicación MODBUS. La configuración de la dirección se realiza vía PC con PACTware/DTM o el Modbus RTU.

  • Página 50: Puesta En Marcha Con La Función De Puesta En Marcha Rápida

    Función de puesta en marcha rápida Con la función de puesta en marcha rápida se puede parametrizar el VEGAFLEX 82 en pocos pasos para su aplicación. El ajuste guiada por asistente comprende todos los ajustes básicos necesarios para una puesta en marcha simple y segura.

  • Página 51: Aseguramiento De Los Datos De Parametrización

    Aseguramiento de los datos de parametrización Se recomienda la documentación y registro de los datos de para- metrización a través de PACTware. De esta forma se encuentran disponible para uso múltiple y para fines de servicio. VEGAFLEX 82 • Modbus...

  • Página 52: Diagnóstico Y Servicio

    Tipos de eventos son p.ej. • Modificación de un parámetro • Puntos de tiempo de conexión y desconexión • Mensajes de estado (según NE 107) • Avisos de error (según NE 107) Los datos se leen con una PC con PACTware/DTM o el sistema de control con EDD. VEGAFLEX 82 • Modbus...

  • Página 53: Señal De Estado

    Necesidad de mantenimiento (Maintenance) - azul Fallo (Failure): A causa de un fallo de funcionamiento detectado en el equipo, el equipo emite un mensaje de error. Este mensaje de estado siempre está activo. No puede ser desacti- vado por el usuario. VEGAFLEX 82 • Modbus...
  • Página 54 Comprobar sonda de medición y Bit 13 o sonda de medición de varilla cambiar en caso necesario Perdida de son- defectuosa • • F080 Error general de software Desconectar brevemente la Bit 5 alimentación de tensión Error general de software VEGAFLEX 82 • Modbus...
  • Página 55 Código Causa Corrección DevSpec Mensaje de State in CMD 48 texto • • C700 Una simulación está activa Simulación terminada "Simulation Active" in "Stan- • Esperar finalización automá- dardized Status 0" Simulación tica después de 60 min. activa VEGAFLEX 82 • Modbus...
  • Página 56 Bit 5 de durante el funcionamiento parametrización Byte 14 … 24 No existe valor • • medido Módulo de proceso o sonda de Limpiar o cambiar módulo de medición sucios o defectuosos proceso o sonda de medición VEGAFLEX 82 • Modbus...

  • Página 57: Eliminar Fallos

    Fig. 21: La línea discontinua 1 indica el nivel de real, la línea continua 2 el nivel indicado por el sensor VEGAFLEX 82 • Modbus...
  • Página 58 • • 5. Durante el llenado el Condensado o suciedad variable en la Realizar supresión de señal parásita valor de medición salta es- sonda de medición porádicamente al 100 % time VEGAFLEX 82 • Modbus...

  • Página 59: Cambiar Módulo Electrónico

    Línea directa de asisten- Si estas medidas no produjeran ningún resultado, en casos urgen- cia técnica - Servicio 24 tes póngase en contacto con la línea directa de servicio de VEGA horas llamando al número +49 1805 858550. El servicio de asistencia técnica está disponible también fuera del horario normal de trabajo, 7 días a la semana durante las 24 horas.

  • Página 60: Cambiar O Recortar Cable/Varilla

    Prestar atención a que las dos piezas de la arandela doble de seguri- dad permanezcan juntas. 4. Atornillar la varilla o el cable nuevo manualmente a la rosca en la conexión a proceso. 5. Sujetar en sentido contrario con la segunda llave española, apre- tando la varilla o el cable de medición por la superficie de dos caras con un momento de torsión de 20 Nm (15 lbf ft). VEGAFLEX 82 • Modbus...
  • Página 61 7. Cable: Fijar el cable con las tres espigas roscadas, momento de apriete 20 Nm (14.75 lbf in) Cable-ø 4: 7 Nm (5.16 lbf ft) Cable-ø 6, Cable-ø 8: 20 Nm (14.75 lbf ft) 8. Introducir la nueva longitud de la sonda de medida, realizando después un ajuste nuevo (ver para ello "Pasos de puesta en fun- cionamiento, ejecución del ajuste mínimo - ejecución del ajuste máximo"). VEGAFLEX 82 • Modbus...

  • Página 62: Actualización Del Software

    Informaciones detalladas se encuentran en la zona de descarga en www.vega.com. Procedimiento en caso de reparación En el área de descargas de www.vega.com encontrará una hoja de devolución de equipo así como información detallada sobre el proce- dimiento. De esta manera, usted nos ayuda a realizar la reparación rápidamente y sin necesidad de más consultas.
  • Página 63 Colocar el formulario lleno y una hoja de datos de seguridad even- tualmente en la parte externa del equipo • Por favor, pedir la dirección para el envío de devolución a su representación local. Las encontrará en nuestra página principal www.vega.com. VEGAFLEX 82 • Modbus...

  • Página 64: Desmontaje

    Llevar el equipo directa- mente a una empresa especializada de reciclaje, y no emplee para ello los puntos comunales de recogida. Éstos pueden emplearse solamente para productos de uso privado según la directiva RAEE. VEGAFLEX 82 • Modbus...

  • Página 65: Anexo

    Ʋ Racor atornillado para cables PA, acero inoxidable, latón Ʋ Junta prensaestopas Ʋ Tapón prensaestopas Second Line of Defense (opcional) Ʋ Material de soporte 316L Ʋ Sellado de vidrio Vidrio al borosilicato GPC 540 Solo con versión Ex-d. Solo con versión Ex-d. VEGAFLEX 82 • Modbus...
  • Página 66 PA Ʋ Cable: ø 6 mm (0.236 in) hasta 75 m (246.1 ft) Ʋ Cable:ø 11 mm (0.433 in) - recubierto hasta 65 m (213.3 ft) de PA Ʋ Exactitud de tronzado - cable ±(2 mm + 0,05 % la longitud del cable) Carga lateral con varilla: ø 16 mm 30 Nm (22.13 lbf ft) (0.63 in) Carga máxima de tracción Ʋ Cable: ø 4 mm (0.157 in) 12 KN (2698 lbf) Ʋ Cable: ø 6 mm (0.236 in) - recubierto 8 KN (1798 lbf) de PA Ʋ Cable: ø 6 mm (0.236 in) 30 KN (6744 lbf) VEGAFLEX 82 • Modbus...
  • Página 67 Longitud del cable en m Diámetro del depósito 12 m (39.37 ft) Diámetro del depósito 9 m (29.53 ft) Diámetro del depósito 6 m (19.69 ft) Diámetro del depósito 3 m (9.843 ft) Fig. 33: Carga máxima de tracción con arena y cemento - Cable: ø 4 mm (0.157 in) Arena Cemento Fuerza de tracción en kN (hay que multiplicar el valor determinado con el factor de seguridad 2) Longitud del cable en m Diámetro del depósito 12 m (39.37 ft) Diámetro del depósito 9 m (29.53 ft) Diámetro del depósito 6 m (19.69 ft) Diámetro del depósito 3 m (9.843 ft) VEGAFLEX 82 • Modbus...
  • Página 68 Diámetro del depósito 9 m (29.53 ft) Diámetro del depósito 6 m (19.69 ft) Diámetro del depósito 3 m (9.843 ft) Rosca en el peso tensor p. Ej. para torni- M 12 llo de cáncamo (Versión cableada) Par de apriete para sonda de medición intercambiable de cable o de varilla (en la conexión a proceso) Ʋ Cable: ø 4 mm (0.157 in) 8 Nm (5.9 lbf ft) VEGAFLEX 82 • Modbus...
  • Página 69 Ʋ Producto sólidos a granel - cereales, harina, cemento (Constante dieléctrica ~2,0) Ʋ Montaje El extremo de la sonda de medida no toca el fondo del depósito Parametrización del sensor Ninguna supresión de señal parásita ejecutada VEGAFLEX 82 • Modbus...
  • Página 70 Distancia de bloqueo superior (véase el diagrama siguiente - área marcada en gris) Distancia de bloqueo inferior (véase el diagrama siguiente - área marcada en gris) Error de medición típico Véase los diagramas siguientes En dependencia de las condiciones de montaje pueden producirse errores de medida, que se pueden eliminar mediante el ajuste de la compensación o una modificación de la desviación del valor medido en el modo de servicio del DTM. VEGAFLEX 82 • Modbus...
  • Página 71 EN 61326 Influencia del gas y la presión superpuestos sobre la exactitud de medición La velocidad de propagación de los impulsos de radar en gas o vapor encima del producto se reduce por altas presiones. Ese efecto depende del gas o vapor superpuesto. VEGAFLEX 82 • Modbus...
  • Página 72 Periodo de tiempo después de la variación repentina de la distancia de medición 0,5 m como máx. en apli- caciones de líquidos, 2 m como máx. en aplicaciones de sólidos a granel, hasta que la señal de salida haya alcanzado el 90 % de su valor de régimen (IEC 61298-2). VEGAFLEX 82 • Modbus...
  • Página 73 -40°C / -40°F Fig. 39: Temperatura ambiente - Temperatura de proceso, versión estándar Temperatura ambiente Temperatura de proceso (en dependencia del material de la junta) Carcasa de aluminio Carcasa plástica Carcasa de acero inoxidable, fundición de precisión Carcasa de acero inoxidable, electropulida VEGAFLEX 82 • Modbus...
  • Página 74 Ʋ Cordón con virola de cable 0,2 … 1,5 mm² (AWG 24 … 16) Módulo de visualización y configuración Elemento de visualización Pantalla con iluminación de fondo Visualización del valor medido Ʋ Cantidad de cifras Elementos de configuración Ʋ 4 teclas [OK], [->], [+], [ESC] Ʋ Interruptor Bluetooth On/Off Interface Bluetooth Ʋ Estándar Bluetooth smart VEGAFLEX 82 • Modbus...
  • Página 75 Ʋ Carcasa de aluminio o de acero inoxi- IEC 60529 IP 66/IP 68 (0,2 bar), NEMA Type 6P dable - fundición de precisión Conexión de la fuente de alimentación a redes de la categoría de sobretensión Grado de contaminación Cuando se utiliza con tipo de protección de carcasa cumplido VEGAFLEX 82 • Modbus...

  • Página 76: Principios Modbus

    Los equipos con aprobación pueden tener datos técnicos diferentes en dependencia de la versión. Por ello, con estos equipos hay que observar los documentos de homologación correspondientes. Éstos se incluyen con el material suministrado o se pueden descargar de www.vega.com, "Bús- queda de instrumento" o del área de descarga.
  • Página 77 Fig. 42: Arquitectura de bus Modbus - Daisy chain Abonado del bus Abonados del bus con resistencia de terminación conectada Alimentación de tensión Descripción del protocolo VEGAFLEX 82 es adecuado para la conexión en los RTUs siguientes con protocolo Modbus RTU o ASCII. Protocol ABB Totalflow Modbus RTU, ASCII...

  • Página 78: Registro Modbus

    El intercambio de datos con estado y variables entre el dispositivo de campo y el servidor se realiza a través de registro. Para eso es necesaria una configuración en el servidor. Números de coma deslizante con exactitud simple (4 Bytes) según IEEE 754 se transmiten con disposición de libre se- lección de los bytes de datos (Byte transmission order). Ese "Byte transmission order" se especifica en el parámetro "Format Code". De esta forma el RTU conoce los registros del VEGAFLEX 82, que hay que consultar para las informaciones de variable y de estado. Format Code Byte transmission order...
  • Página 79 See Register 100 1438 Quarternary Variable in Byte Order CDAB Status 2000 DWord See Register 100 2002 DWord Primary Variable in Byte Order ABCD (Big Endian) 2004 DWord Secondary Variable in Byte Order ABCD (Big Endian) 2006 DWord Third Variable in Byte Order ABCD (Big Endian) 2008 DWord Quarternary Variable in Byte Order ABCD (Big Endian) Status 2100 DWord See Register 100 2102 DWord Primary Variable in Byte Order DCBA (Little Endian) 2104 DWord Secondary Variable in Byte Order DCBA (Little Endian) 2106 DWord Third Variable in Byte Order ABCD DCBA (Little Endian) VEGAFLEX 82 • Modbus...

  • Página 80: Modbus Instrucciones Rtu

    Length Code/Data Request: Function Code 1 Byte 0x03 Start Address 2 Bytes 0x0000 to 0xFFFF Number of Registers 2 Bytes 1 to 127 (0x7D) Response: Function Code 1 Byte 0x03 Start Address 2 Bytes Register Value N*2 Bytes Data VEGAFLEX 82 • Modbus...
  • Página 81 Sub Function Code 2 Bytes Data N*2 Bytes Data Código de funcionamiento convertido: Sub Function Code Nombre 0x00 Return Data Request 0x0B Return Message Counter Para el código de funcionamiento 0x00 solamente se puede escribir un valor de 16 Bit. VEGAFLEX 82 • Modbus...
  • Página 82 Run Indicator Status 1 Byte FC43 Sub 14, Read Device Identification Con ese código de funcionamiento se puede consultar la identificación del dispositivo (Device Iden- tification). Parámetro Length Code/Data Request: Function Code 1 Byte 0x2B MEI Type 1 Byte 0x0E Read Device ID Code 1 Byte 0x01 to 0x04 Object ID 1 Byte 0x00 to 0xFF VEGAFLEX 82 • Modbus...

  • Página 83: Instrucciones Levelmaster

    1 Byte List of Object value 1 Byte Depending on the Object ID 10.5 Instrucciones Levelmaster VEGAFLEX 82 también es adecuado para la conexión a los siguientes RTUs con protocolo Levelmaster. El protocolo Levelmaster se denomina a menudo " Protocolo Siemens-" o "Protocolo tanque". Protocol ABB Totalflow Levelmaster...
  • Página 84 = new Address Set number of Floats Parámetro Length Code/Data Request: Set number of Floats 5 characters ASCII UuuFn Response: Set number of Floats 6 characters ASCII UuuFOK Si el número se pone en 0, no se señaliza más ningún nivel VEGAFLEX 82 • Modbus...
  • Página 85 Report Receive to Transmit 4 characters ASCII UuuR Delay Response: Report Receive to Transmit 7 characters ASCII UuuRmmm Delay mmm = milliseconds (50 up to 250), default = 127 ms Código de error Error Code Name EE-Error Error While Storing Data in EEPROM FR-Error Erorr in Frame (too short, too long, wrong data) VEGAFLEX 82 • Modbus...

  • Página 86: Configuración Servidor Modbus Típico

    Input Register Base Number El número de base del registro de entrada siempre se suma a la dirección del registro de entrada VEGAFLEX 82. Por eso para RTU Fisher ROC 809 hay que entrar la dirección 1300 como dirección de registro. ABB Total Flow Bus + Bus - VBAT Fig. 44: Conexión del VEGAFLEX 82 a RTU ABB Total Flow VEGAFLEX 82 RTU ABB Total Flow VEGAFLEX 82 • Modbus...
  • Página 87 El número de base del registro de entrada siempre se suma a la dirección del registro de entrada VEGAFLEX 82. Por eso para Thermo Electron Autopilot hay que entrar la dirección 1300 como dirección de registro para 1300. VEGAFLEX 82 • Modbus...
  • Página 88 Por eso para Bristol ControlWave Micro hay que entrar la dirección 1303 como dirección de registro para 1302. ScadaPack COM Part 3 (C3) RS485 TXD- TXD+ Fig. 47: Conexión del VEGAFLEX 82 al RTU ScadaPack VEGAFLEX 82 RTU ScadaPack Alimentación de tensión Parámetro Value Baud Rate 9600 Floating Point Format Code RTU Data Type Floating Point VEGAFLEX 82 • Modbus...

  • Página 89: Dimensiones

    Por eso para RTU ScadaPack hay que entrar la dirección 31303 como dirección de registro para 1302. 10.7 Dimensiones Los dibujos acotados siguientes representan solo una parte de las versiones posibles. Dibujos acotados detallados se pueden descargar de www.vega.com/downloads y "Dibujos". Carcasa plástica ~ 69 mm (2.72") ø...
  • Página 90 ½ NPT Fig. 52: Variante de carcasa en grado de protección IP 66/IP 68; (1 bar) con módulo de visualización y configura- ción integrado aumenta la altura de la carcasa en 9 mm/0.35 in Cámara única de acero inoxidable (electropulida) Cámara única de acero inoxidable (Fundición de precisión) Cámaras doble de acero inoxidable (Fundición de precisión) VEGAFLEX 82 • Modbus...
  • Página 91 M12 para tornillo de cáncamo) Longitud del sensor, ver capítulo "Datos técnicos" Cable ø 4 mm (0.157 in) Cable ø 6 mm (0.236 in) - recubierto de PA Punto de separación - Cable VEGAFLEX 82 • Modbus...
  • Página 92 M12 para tornillo de cáncamo) Longitud del sensor, ver capítulo "Datos técnicos" Cable ø 6 mm (0.236 in) Cable ø 11 mm (0.433 in) - recubierto de PA Punto de separación - Cable VEGAFLEX 82 • Modbus...
  • Página 93 10 Anexo VEGAFLEX 82, versión de varilla ø 16 mm (0.63 in) SW 55 mm (2.17") G1½ ø 16 mm (0.63") Fig. 55: VEGAFLEX 82, varilla ø 16 mm (0.63 in), versión roscada Longitud del sensor, ver capítulo "Datos técnicos" Punto de separación - Varilla VEGAFLEX 82 • Modbus...

  • Página 94: Derechos De Protección Industrial

    Les lignes de produits VEGA sont globalement protégées par des droits de propriété intellectue- lle. Pour plus d'informations, on pourra se référer au site www.vega.com. VEGA lineas de productos están protegidas por los derechos en el campo de la propiedad indus- trial. Para mayor información revise la pagina web www.vega.com.
  • Página 95 Formato de indicación 36 Formato valor medido 1 45 Seguridad de medición 36 Formato valor medido 2 45 Simulación 38 Función de las teclas 26 Función de puesta en marcha rápida 27 Sistema de configuración 26 Supresión de señal parásita 32 VEGAFLEX 82 • Modbus...
  • Página 96 INDEX Tasa de Baudios 43 Timeout 44 Tipo de producto 30 Tipo de sonda 42 Unidades 29 Valores por defecto 39 Visualización de curvas – Curva de ecos 37 Visualización del valor medido 35 VEGAFLEX 82 • Modbus...
  • Página 97 Notes VEGAFLEX 82 • Modbus...
  • Página 98 Notes VEGAFLEX 82 • Modbus...
  • Página 99 Notes VEGAFLEX 82 • Modbus...
  • Página 100 Reservado el derecho de modificación © VEGA Grieshaber KG, Schiltach/Germany 2018 VEGA Grieshaber KG Teléfono +49 7836 50-0 Am Hohenstein 113...
