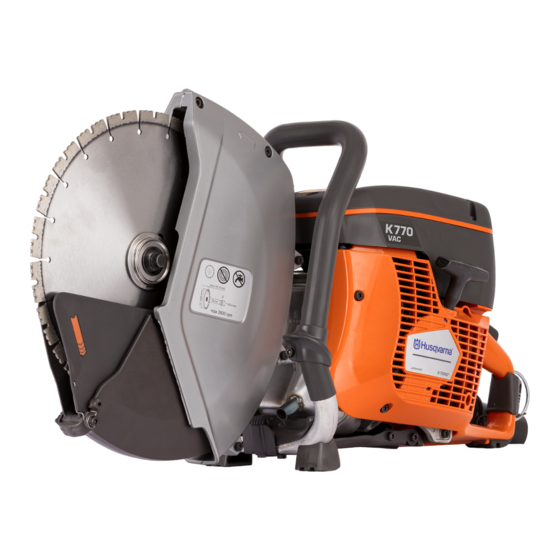

K 770 Vac

Publicidad

Capítulos

Tabla de contenido
loading

Manuales relacionados para Husqvarna K 770 Vac

Resumen de contenidos para Husqvarna K 770 Vac

  • Página 1 K 770 Vac Manual de usuario 2-33 Manual do utilizador 34-65 Manuale dell'operatore 66-97...

  • Página 2: Tabla De Contenido

    Introducción Descripción del producto Uso previsto Esta cortadora Husqvarna es una máquina de corte El producto se utiliza para cortar materiales duros, como manual con un motor de combustión de dos tiempos. hormigón, materiales de albañilería y piedra. No utilice Este producto tiene una protección de la hoja, una...
  • Página 3 Reculadas en la página 13. Función de desconexión para OilGuard Consulte la sección 10 . 14. Empuñadura de arranque 15. Cuerpo del mecanismo de arranque ADVERTENCIA: Las chispas del disco de 16. Silenciador corte pueden causar un incendio si entran 17.

  • Página 4: Seguridad

    Nota: Los demás símbolos o etiquetas que aparecen en el producto corresponden a requisitos de homologación específicos en algunos mercados. Placa de identificación XXXXXXXXX YYYY s / n YYYY WWXXXXX XXX XX XX-XX Husqvarna AB Huskvarna, SWEDEN XXXXXXXXXXX XXXXXXXXXXXX Seguridad Definiciones de seguridad ADVERTENCIA: Indica un riesgo de...
  • Página 5 en zanjas de más de 1 metro (3 pies) de profundidad PRECAUCIÓN: Indica un riesgo de daños ni en zonas poco ventiladas. Asegúrese de que haya en el producto, otros materiales o el área una buena ventilación si trabaja en zanjas u otros adyacente si no se respetan las espacios reducidos.
  • Página 6 El proceso de corte genera chispas que podrían prender fuego a la ropa. Husqvarna recomienda que condiciones peligrosas, por ejemplo, superficies resbaladizas. lleve ropa de algodón pirorretardante o de tejidos vaqueros duros.
  • Página 7 todos los controles, entréguela a un taller de servicio Para examinar el bloqueo del acelerador para su reparación. 1. Asegúrese de que el acelerador está bloqueado en • No utilice el producto si las placas protectoras, las la posición de ralentí cuando el bloqueo se suelta. cubiertas de protección, los interruptores de seguridad u otros dispositivos de protección no están instalados o están dañados.
  • Página 8 3. Compruebe que el acelerador y el bloqueo del 2. Ponga el interruptor de arranque/parada en la acelerador se muevan con facilidad y que los posición de parada. El motor se debe detener. muelles de retorno funcionen correctamente. Protección de la hoja, extensión de la protección de la 4.
  • Página 9 4. Asegúrese de que la protección de la hoja puede empujarse hacia dentro y de que vuelve de inmediato por la propia fuerza del muelle. Para examinar el disco de corte, la protección de la hoja y la extensión de la protección de la hoja 1.
  • Página 10 Comprobación del sistema amortiguador de vibraciones Una reculada es el movimiento repentino hacia arriba que puede producirse si los discos se atascan o se ADVERTENCIA: Asegúrese de que el motor enganchan en el sector de riesgo de reculada. La está apagado y de que el botón de parada mayoría de reculadas son pequeñas y poco peligrosas.
  • Página 11 Reculada por rotación engancha, la fuerza reactiva será considerable y podría no ser capaz de controlar la cortadora. Una reculada por rotación se produce cuando el disco de corte no se mueve libremente en el sector de riesgo de reculada. Si el disco se atasca o se engancha en el sector de riesgo de reculada, la fuerza reactiva empujará...
  • Página 12 1. Fije el tubo de modo que no se mueva ni gire ADVERTENCIA: Solamente el usuario, durante el corte. empleando una técnica de trabajo correcta, puede eliminar el efecto de reculada y los riesgos que comporta. • Sujete siempre la pieza para que el corte permanezca abierto a lo largo del proceso.

  • Página 13: Montaje

    No utilice un disco de corte dañado. ADVERTENCIA: Asegúrese de leer y Los discos de corte Husqvarna son de alta velocidad y comprender el capítulo sobre seguridad están diseñados para su uso con cortadoras manuales. antes de montar el producto.
  • Página 14 • No utilice nunca un disco de corte para ningún • Use siempre un disco de diamante afilado. material para el que no esté destinado. • Los discos de diamante pueden volverse romos si • Utilice solo un disco de diamante diseñado para se utiliza una presión de avance errónea o al cortar corte seco.
  • Página 15 PRECAUCIÓN: Utilice únicamente • Una etiqueta en la protección de la hoja indica qué arandelas de brida Husqvarna con un casquillo se ha montado en fábrica junto con las diámetro mínimo de 60 mm (2,36 pulg.). especificaciones del disco adecuado.
  • Página 16 Para comprobar el sentido de rotación del 3. Bloquee la polea. disco de corte 1. Localice la flecha en la protección de la hoja que indica el sentido en el que gira el disco de corte. 2. Localice la flecha en el disco de corte que indica el sentido en el que gira el disco de corte.

  • Página 17: Funcionamiento

    Funcionamiento Introducción ADVERTENCIA: Asegúrese de que la protección de la hoja, la extensión de la ADVERTENCIA: Antes de usar el producto, protección de la hoja y el protector de polvo lea detenidamente el capítulo de seguridad están correctamente fijados antes de arrancar el producto.
  • Página 18 instrucciones de agarre. Nunca sujete una cortadora con una sola mano. • Sitúese a una distancia cómoda de la pieza de trabajo. • Asegúrese de que el disco de corte puede moverse • Colóquese en paralelo al disco de corte. Evite libremente y de que no entra en contacto con nada permanecer de pie justo detrás.
  • Página 19 Husqvarna. • Si no se dispone de aceite para motores de dos tiempos Husqvarna, puede utilizarse un aceite para motores de dos tiempos de buena calidad para motores refrigerados por aire. Póngase en contacto con su taller de servicio para seleccionar el aceite correcto.
  • Página 20 Repostaje de combustible 2. Tire completamente del estrangulador y llegue a la posición de aceleración de arranque. PRECAUCIÓN: No utilice gasolina con un octanaje inferior a 90 octanos RON (87 AKI). Esto provoca daños en el producto. PRECAUCIÓN: No utilice gasolina con una concentración de etanol de más del 10 % (E10).
  • Página 21 Arranque del producto con el motor 6. Pise la parte inferior del mango trasero con el pie derecho para presionar el producto contra el suelo. caliente ADVERTENCIA: Asegúrese de que el disco de corte pueda girar libremente. Comienza a girar cuando arranca el motor. 1.
  • Página 22 3. Presione la válvula de descompresión para reducir la presión del cilindro. La válvula de descompresión ADVERTENCIA: No se enrolle la cuerda vuelve a la posición inicial cuando el producto de arranque alrededor de la mano. arranca. 7. Tire lentamente de la cuerda de arranque hasta que note resistencia a medida que se acoplan los ganchos de arranque.

  • Página 23: Mantenimiento

    Mantenimiento Programa de mantenimiento El programa de mantenimiento muestra el mantenimiento necesario del producto. Los intervalos se calculan a partir de uso diario del producto. Una vez al Diario Semanal Mensual año Limpiar Limpieza externa Bujía Toma de aire frío Depósito de combusti- Sustituir Filtro de com-...
  • Página 24 Pueden aparecer partículas de aceite en la bujía si se 2. Retire el tornillo y las tuercas. Retire la protección de utiliza una mezcla de combustible incorrecta o la correa delantera. demasiado aceite. Un filtro de aire sucio puede causar la aparición de partículas de aceite en la bujía.
  • Página 25 6. Asegúrese de colocar la correa de transmisión en la 3. Mueva la protección de la hoja (A) hacia arriba y posición correcta. abajo 3-5 veces. Apriete las tuercas (B). Cuerpo del mecanismo de arranque 7. Instale las 2 protecciones de la correa. 8.
  • Página 26 5. Introduzca la cuerda de arranque nuevo en el orificio 4. Tire de la palanca de arranque para ajustar la de la caja del mecanismo de arranque y en la polea tensión del muelle de retorno. de la cuerda. 6. Coloque la cuerda de arranque en la polea. 7.
  • Página 27 2. Empuje los 2 soportes en los cierres a presión con 3. Si el motor sigue perdiendo potencia o régimen, un destornillador. póngase en contacto con su distribuidor Husqvarna. Para limpiar el conjunto del muelle Para examinar el sistema de combustible 1.

  • Página 28: Resolución De Problemas

    Para examinar el filtro de aire PRECAUCIÓN: Al cambiar el filtro, puede salir polvo perjudicial para la salud. Use PRECAUCIÓN: Tenga cuidado al protección respiratoria apropiada. Deseche desmontar el filtro de aire. Las partículas correctamente los filtros. que accedan a la entrada del carburador pueden causar daños.
  • Página 29 Problema Causa Medidas a tomar Arranque del producto con Consulte el motor frío en la página 20 y Arran- El procedimiento de arranque se ha que del producto con el motor calien- realizado de forma incorrecta. te en la página 21 . El botón de parada se encuentra en Asegúrese de que el mando de para- la posición (de parada) de la dere-...

  • Página 30: Transporte, Almacenamiento Y Eliminación

    • Cuando ya no use el producto, envíelo a un distribuidor Husqvarna o deséchelo en un punto de reciclaje. 705 - 002 - 12.11.2018...

  • Página 31: Datos Técnicos

    Datos técnicos Datos técnicos K 770 Vac Cilindrada, cm (pulg. cúb.) 74 (4,5) Diámetro del cilindro, mm (pulg.) 51 (2) Carrera, mm (pulg.) 36 (1,4) Régimen de ralentí, rpm 2700 Acelerador al máximo, sin carga, rpm 9300 (+/- 150) Potencia, kW (CV)/ rpm 3,7 (5,0) a 9000 Bujía...
  • Página 32 (0,79) Los datos técnicos de los extractores de polvo no describen de forma concluyente el rendimiento real a lo largo del tiempo entre distintos extractores de polvo. Para productos Husqvarna, los datos objetivos de OS- HA están disponibles en www.husqvarnacp.com/us...

  • Página 33: Declaración Ce De Conformidad

    Husqvarna AB, SE-561 82 Huskvarna, Suecia, tel. +46-36-146500, declara por la presente que la cortadora de mano Husqvarna K 770 Vac a partir de los números de serie del año 2018 (el año se indica textualmente en la placa de identificación, seguido del número de serie)
  • Página 34 Introdução Descrição do produto Finalidade Este cortador de disco Husqvarna é uma máquina de O produto é utilizado para cortar materiais rígidos como corte portátil alimentada por um motor de combustão de betão, alvenaria e pedra. Não utilize o produto para dois tempos.
  • Página 35 13. Função de desativação para OilGuard AVISO! As faíscas do disco de corte podem 14. Punho de arranque provocar o incêndio de materiais 15. Caixa do dispositivo de arranque combustíveis, tais como gasolina, madeira, vestuário, relva seca, etc. 16. Silenciador 17.
  • Página 36 às exigências de homologação de alguns países. Etiqueta de tipo XXXXXXXXX YYYY s / n YYYY WWXXXXX XXX XX XX-XX Husqvarna AB Huskvarna, SWEDEN XXXXXXXXXXX XXXXXXXXXXXX Segurança Definições de segurança transeuntes, se não forem respeitadas as instruções do manual.
  • Página 37 que existe uma boa ventilação quando trabalhar em Nota: Utilizado para disponibilizar informações valas ou outras áreas fechadas. adicionais necessárias numa determinada situação. • Este produto produz um campo eletromagnético durante o funcionamento. Em determinadas Instruções de segurança gerais circunstâncias, este campo pode interferir com o funcionamento de implantes médicos ativos ou passivos.
  • Página 38 O corte funcionamento em más condições meteorológicas é produz faíscas que podem incendiar o vestuário. A Husqvarna recomenda a utilização de algodão com cansativo e pode originar condições de perigo como, por exemplo, superfícies escorregadias.
  • Página 39 segurança e outros dispositivos de proteção não Para examinar o bloqueio do acelerador estiverem fixos ou estiverem defeituosos. 1. Quando soltar o bloqueio do acelerador, certifique- se de que o acelerador está bloqueado na posição Bloqueio do acelerador de ralenti. O bloqueio do acelerador impede o funcionamento acidental do acelerador.
  • Página 40 3. Confirme que o acelerador e o respetivo bloqueio se 2. Coloque o interruptor de arranque/paragem na movem livremente e que as molas de retorno posição de paragem. O motor deve parar. funcionam corretamente. Proteção da lâmina, extensor da proteção da lâmina e 4.
  • Página 41 4. Certifique-se de que a proteção da lâmina pode ser pressionada e regressar instantaneamente à sua posição por força da mola. Examinar o disco de corte, a proteção do disco e o extensor da proteção do disco 1. Certifique-se de que o disco de corte (B) está devidamente colocado e que não se encontra 5.
  • Página 42 Verificar o sistema antivibração Um retrocesso é um movimento súbito para cima que pode acontecer caso a lâmina fique presa ou encravada ATENÇÃO: Certifique-se de que o motor na zona de retrocesso. A maioria dos retrocessos é está desligado e o interruptor de paragem ligeira e não constitui perigo de maior.
  • Página 43 Retrocesso rotativo entalada, a força reactiva intensifica-se, o que pode fazer com que perca o controlo da cortadora. Um retrocesso rotativo ocorre quando o disco de corte não se move livremente no setor de risco de retrocesso. Caso a lâmina fique presa ou entalada na zona de retrocesso, a força reactiva faz com que a máquina seja arremessada para cima e para trás num movimento rotativo, podendo causar ferimentos graves e mesmo...
  • Página 44 1. Fixe o tubo para que este não se desloque nem role ATENÇÃO: Só o utilizador, com uma técnica durante o corte. de trabalho correta, poderá eliminar os retrocessos e os perigos inerentes aos mesmos. • Apoie sempre a peça em que está a trabalhar para que o corte seja mantido com uma abertura adequada durante o processo de corte.
  • Página 45 Utilize corte danificado. apenas os discos de corte de diamante recomendados em combinação com o Os discos de corte da Husqvarna são discos de alta flange fornecido. velocidade, aprovados para cortadores de disco portáteis. •...
  • Página 46 • Os discos de corte de qualidade mais alta são ATENÇÃO: As lâminas de diamante ficam geralmente os mais económicos. muito quentes durante a utilização. Uma • Os discos de corte de qualidade inferior têm lâmina sobreaquecida deve-se à utilização geralmente menos capacidade de corte e duram inadequada, e pode deformar-se, resultando menos, o que resulta num custo mais alto em...
  • Página 47 60 mm (2,36 pol.). ATENÇÃO: Anilhas flangeadas inadequadas podem fazer com que a lâmina se danifique ou solte. Não utilize anilhas Utilize apenas casquilhos de haste da Husqvarna. flangeadas defeituosas, gastas ou sujas. 705 - 002 - 12.11.2018...
  • Página 48 • Certifique-se de que o casquilho de haste tem a 2. Coloque o disco de corte no casquilho (A) entre a dimensão correta para a lâmina de corte. A anilha flangeada interior (B) e a anilha flangeada dimensão correta está impressa na etiqueta da (C).
  • Página 49 • Para afiar o disco de corte, corte em material macio, como grés ou tijolo. Funcionamento Introdução ATENÇÃO: Certifique-se de que a lâmina de corte está corretamente montada e não ATENÇÃO: Antes de utilizar o produto, apresenta defeitos. deverá ler atentamente e compreender o capítulo de segurança e as instruções de ATENÇÃO: Certifique-se de que a proteção utilização.
  • Página 50 cortador de disco segurando-o apenas com uma • Mantenha a peça em obra a uma distância mão. confortável. • Certifique-se de que o disco de corte se move livremente e não está em contacto com nada quando coloca o motor em funcionamento. •...
  • Página 51 Óleo para motores a dois tempos • Para obter melhores resultados e desempenho, use o óleo para motor de dois tempos da Husqvarna. • Se o óleo para motores de dois tempos da Husqvarna não estiver disponível, use um óleo para motores de dois tempos de boa qualidade destinado a motores arrefecidos a ar.
  • Página 52 2. Encha lentamente com um recipiente de 3. Pressione a válvula descompressora para diminuir a combustível. Se derramar combustível, retire-o com pressão no cilindro. Após o arranque do produto, a um pano e deixe o combustível restante secar. válvula descompressora regressa à sua posição original.
  • Página 53 1. Assegure-se de que o interruptor de paragem (STOP) se encontra na posição esquerda. ATENÇÃO: Não enrole o cabo de arranque à volta da sua mão. 7. Puxe lentamente o cabo de arranque com a mão direita até sentir resistência enquanto os prendedores de arranque engatam.
  • Página 54 4. Pressione o controlo do estrangulador para o CUIDADO: Não puxe totalmente o cabo desativar. A aceleração de arranque permanece na de arranque nem solte o punho do cabo posição. de arranque se o cabo de arranque estiver distendido. Caso contrário, pode causar danos no produto.
  • Página 55 Diariamente Semanalmente Mensalmente Anualmente Limpar Limpeza do exterior Vela de ignição Admissão de ar frio Depósito de combustí- Substituir Filtro de com- bustível Inspeção funcio- Inspecção geral Sistema antivibração* Sistema de combustí- Bloqueio do acelerador* Silenciador* Filtro de ar Interruptor de paragem* Correia de transmis- Embraiagem são...
  • Página 56 Para efetuar uma inspeção geral 3. Retire os 2 parafusos da proteção da correia traseira. Retire a proteção da correia. • Certifique-se de que as porcas e os parafusos do produto estão apertados. Para substituir a correia de transmissão ATENÇÃO: Não ligue o produto sem que todas as coberturas e proteções estejam instaladas.
  • Página 57 Ajustar a tensão da correia da 2. Remova a caixa do dispositivo de arranque. transmissão Substituir um cabo de arranque danificado 1. Solte as 3 porcas. 1. Segure a polia do cabo de arranque com o polegar. Puxe o cabo de arranque cerca de 30cm e coloque- o no recorte da corda de arranque.
  • Página 58 8. Fixe a extremidade do cabo de arranque no punho Nota: O botão de arranque volta à posição de de arranque conforme apresentado na ilustração. arranque correta após ajustar a tensão da mola de retorno. 5. Verifique que a mola de retorno não se encontra na posição final ao puxar totalmente o cabo de arranque.
  • Página 59 3. Se o motor continuar a diminuir em potência ou Examinar o filtro de ar velocidade, contacte o seu revendedor da Husqvarna com assistência técnica. CUIDADO: Tenha cuidado quando remover Para examinar o sistema de o filtro de ar. As partículas que caem na combustível...
  • Página 60 nociva. Utilize proteção respiratória 1. Desaperte os 3 parafusos na cobertura do filtro de aprovada. Elimine corretamente os filtros. Nota: Substitua o filtro de serviço apenas quando estiver danificado. Nota: O filtro de ar não deve ser limpo com ar comprimido.
  • Página 61 Problema Causa Soluções possíveis Para ligar o produto com o Consulte motor frio na página 52 e Para ligar o O procedimento de arranque é feito produto com o motor quente na pági- de forma incorreta. na 53 . Assegure-se de que o interruptor de O interruptor de paragem está...
  • Página 62 Elimine todos os produtos químicos, como óleo de motor ou combustível, num centro de assistência ou numa localização de eliminação aplicável. • Quando o produto deixar de ser utilizado, envie-o para um revendedor Husqvarna ou elimine-o numa localização de reciclagem. 705 - 002 - 12.11.2018...
  • Página 63 Especificações técnicas Especificações técnicas K 770 Vac Cilindrada, cm (pol. cub.) 74 (4,5) Diâmetro do cilindro, mm (pol.) 51 (2) Curso, mm (pol.) 36 (1,4) Velocidade ao ralenti, rpm 2700 Acelerador bem aberto, sem carga, rpm 9300 (+/- 150) Potência, kW (cv) @ rpm 3,7 (5,0) @ 9000 Vela de ignição...
  • Página 64 (0,79) As especificações técnicas para extratores de poeiras não descrevem de forma conclusiva o desempenho real ao longo do tempo entre diferentes extratores de poeiras. Para produtos da Husqvarna, os dados objeti- vos OSHA encontram-se disponíveis em www.husqvarnacp.com/us 705 - 002 - 12.11.2018...
  • Página 65 +46-36-146500, declara, sob sua exclusiva responsabilidade, que a máquina de corte portátil Husqvarna K 770 Vac com número de série do ano 2018 e posterior (o ano é claramente indicado na etiqueta de tipo, seguido pelo número de série) está em...

  • Página 66: Introduzione

    Descrizione del prodotto prodotto per altre attività. Il prodotto deve essere usato solo da operatori professionisti con esperienza. Questa troncatrice Husqvarna è una macchina portatile Nota: I regolamenti nazionali possono imporre restrizioni alimentata da un motore a due tempi a combustione. Il sull'uso del prodotto.
  • Página 67 7. Decalcomania delle istruzioni di avviamento AVVERTENZA! I rimbalzi possono essere 8. Comando della valvola dell'aria improvvisi e violenti e causare lesioni, anche 9. Blocco del grilletto acceleratore molto gravi. Prima di usare il prodotto, leggere le istruzioni per l'uso e accertarsi di 10.
  • Página 68 Nota: I restanti simboli o decalcomanie sul prodotto riguardano i requisiti necessari per ottenere la certificazione in alcuni mercati. Piastrina modello XXXXXXXXX YYYY s / n YYYY WWXXXXX XXX XX XX-XX Husqvarna AB Huskvarna, SWEDEN XXXXXXXXXXX XXXXXXXXXXXX 705 - 002 - 12.11.2018...

  • Página 69: Sicurezza

    Sicurezza Definizioni di sicurezza Il monossido di carbonio è incolore e insapore ed è sempre presente nei fumi di scarico. Il sintomo di un Le avvertenze, le precauzioni e le note sono utilizzate principio di avvelenamento da monossido di per evidenziare le parti importanti del manuale. carbonio è...
  • Página 70 Non utilizzare il prodotto in condizioni di tempo movimenti. Le operazioni di taglio generano scintille sfavorevoli, ad esempio nebbia, pioggia intensa, che possono incendiare gli indumenti. Husqvarna vento forte, freddo intenso, ecc. Lavorare con tempo consiglia di indossare indumenti di cotone ignifugo o cattivo è...
  • Página 71 • Le scintille possono provenire dalla marmitta o dalla Controllo del blocco del grilletto dell'acceleratore lama. Tenere sempre un estintore disponibile. 1. Assicurarsi che il grilletto acceleratore sia bloccato sul minimo quando il fermo dell'acceleratore viene Dispositivi di sicurezza sul prodotto rilasciato.
  • Página 72 3. Controllare che grilletto acceleratore e il relativo 2. Portare l'interruttore di avviamento/arresto in fermo si muovano liberamente e che le molle di posizione di STOP. Il motore dove arrestarsi. richiamo funzionino correttamente. Protezione lama, aggiunta per protezione lama e 4.
  • Página 73 4. Accertarsi che la protezione lama possa essere inserita premendo e che torni in posizione immediatamente grazie alla forza della molla. Per esaminare il disco di taglio, la protezione lama e l'aggiunta per protezione lama 1. Accertarsi che il disco di taglio (B) sia fissato correttamente e che non sia danneggiato.
  • Página 74 Controllo del sistema di smorzamento delle vibrazioni contraccolpi sono piccoli e comportano un pericolo lieve. Tuttavia, un contraccolpo può essere molto violento e AVVERTENZA: Accertarsi che il motore sia respingere la troncatrice in senso rotatorio in alto e spento e che l'interruttore di arresto sia in indietro verso l'utente causando lesioni gravi o mortali.
  • Página 75 Contraccolpo rotazionale forza di reazione sarà forte e l'operatore potrebbe non essere in grado di controllare la troncatrice. Un contraccolpo da rotazione si verifica quando il disco di taglio non si muove liberamente nel settore di contraccolpo. Se il disco è schiacciato o bloccato nel settore di contraccolpo, la forza di reazione respingerà...
  • Página 76 1. Fissare il tubo in modo che non si sposti o rotoli AVVERTENZA: Solamente l’operatore e una durante l'operazione di taglio. corretta tecnica di lavoro possono eliminare i contraccolpi e rischi connessi. • Sostenere sempre il pezzo in lavorazione in modo che il taglio possa rimanere aperto durante l'operazione di taglio.

  • Página 77: Montaggio

    Montaggio Introduzione staccati. Non utilizzare un disco di taglio danneggiato. AVVERTENZA: Leggere e comprendere il I dischi di taglio Husqvarna sono dischi ad alta velocità capitolo sulla sicurezza prima di montare il approvati per troncatrici portatili. prodotto. • È opportuno controllare il disco di taglio prima di Dischi di taglio montarlo sulla sega, nonché...
  • Página 78 • Utilizzare solo una lama diamantata per taglio a • Usare sempre un disco di taglio ben affilato. secco. • I dischi diamantati possono perdere l'affilatura se • Non utilizzare mai dischi dentati come dischi di taglio viene usata una pressione di alimentazione errata del legno, dischi dentati circolari, dischi con punte in oppure durante il taglio di alcuni materiali come il carburo, ecc.
  • Página 79 Esaminare l'asta alberino e le rondelle flangiate quando viene sostituito il disco di taglio. Sostituire le parti danneggiate. Utilizzare solo Husqvarna bussole dell'albero. • Accertarsi che la bussola dell'albero abbia le dimensioni corrette per il disco di taglio. La dimensione corretta è...
  • Página 80 2. Individuare la freccia sul disco di taglio che indica la 3. Bloccare la puleggia. direzione nella quale ruota il disco di taglio. 4. Serrare il bullone a 30 Nm (18,5 ft-Ibs ). 3. Accertarsi che le frecce sulla protezione lama e il disco di taglio indichino la stessa direzione.

  • Página 81: Funzionamento

    Funzionamento Introduzione AVVERTENZA: Accertarsi che la protezione lama, l'aggiunta per protezione lama e lo AVVERTENZA: Prima di utilizzare il schermo polvere siano fissati correttamente prodotto, leggere attentamente e assicurarsi prima di avviare il prodotto. L'aggiunta per di aver compreso il capitolo Sicurezza e le protezione lama e lo schermo polvere istruzioni di funzionamento.
  • Página 82 Non usare mai la troncatrice tenendola con una sola • Mantenersi ad una distanza comoda dal pezzo. mano. • Assicurarsi che il disco di taglio si muova liberamente e non sia in contatto con altri componenti quando viene avviato il motore. •...
  • Página 83 Per risultati e prestazioni ottimali, utilizzare l'olio per motori a due tempi Husqvarna. • Se l'olio per motori a due tempi Husqvarna non è disponibile, utilizzare un olio per motori a due tempi raffreddati ad aria di buona qualità. Rivolgetevi al vostro rivenditore addetto all'assistenza per selezionare il tipo di olio.
  • Página 84 4. Stringere completamente il tappo del serbatoio del 3. Spingere la valvola di decompressione per diminuire carburante. Se il tappo del serbatoio carburante non la pressione nel cilindro. Una volta avviato il è serrato, vi è il rischio di incendio. prodotto, la valvola di decompressione ritorna automaticamente nella posizione iniziale.
  • Página 85 1. Assicurarsi che l'interruttore di ARRESTO si trovi nella posizione a sinistra. AVVERTENZA: Non avvolgere il cavo di avviamento attorno alla mano. 7. Tirare lentamente la fune di avviamento con la mano destra finché non si avverte una certa resistenza quando i ganci del motorino si innestano.

  • Página 86: Manutenzione

    4. Spingere il comando della valvola dell'aria per ATTENZIONE: Non estrarre disattivare il comando dell'aria. L'acceleratore di completamente la fune di avviamento e avviamento si trova in posizione. non lasciare la fune di avviamento quando la fune stessa è completamente estratta.
  • Página 87 Una volta Giornaliera Una volta a settimana Una volta al mese all'anno Pulisci Pulitura esterna Candela Presa d'aria fredda Serbatoio del carbu- rante Sostituisci Filtro del car- burante Ispezione di fun- Ispezione generale Sistema di smorza- Sistema di alimenta- zionamento mento delle vibrazioni* zione Fermo dell'acceleratore*...
  • Página 88 Sostituzione della cinghia di 5. Montare la cinghia di trasmissione nuova. trasmissione AVVERTENZA: Non avviare il prodotto senza aver installato prima tutte le protezioni e i coperchi. 1. Allentare 3 dadi sulla testa di taglio. Allentare la tensione della cinghia con la vite di registro. 6.
  • Página 89 2. Ruotare la vite di regolazione in senso orario per 1. Bloccare la puleggia della fune di avviamento con il aumentare la tensione della cinghia di trasmissione. pollice. Tirare la fune di avviamento per circa 30 cm e metterla nell'intaglio della puleggia avviamento. 3.
  • Página 90 Regolazione del tensionamento della 1. Rimuovere le 2 viti sul gruppo molla. molla di ritorno 1. Inserire la fune nell'intaglio sulla puleggia avviamento. Avvolgere la fune 3 giri in senso orario attorno al centro della puleggia avviamento. 2. Tirare la manopola di avviamento per regolare la tensione della molla di ritorno: 3.
  • Página 91 2. Se necessario, sostituire il filtro dell'aria. 3. Se il motore continua a diminuire in potenza o Esame del filtro dell'aria velocità, rivolgersi al proprio concessionario Husqvarna. ATTENZIONE: Prestare attenzione quando Per controllare il sistema di si rimuove il filtro dell'aria. Le particelle che...

  • Página 92: Anomalie Di Funzionamento

    3. Svitare le 2 viti presenti sulla puleggia del filtro ATTENZIONE: Durante la sostituzione del dell'aria e rimuoverlo. filtro può diffondersi polvere nociva: 4. Rimuovere il filtro dell'aria. Indossare protezioni respiratorie omologate. Smaltire in modo appropriato i filtri. 5. Montare il nuovo filtro dell'aria. 6.
  • Página 93 Problema Causa Soluzioni possibili Il regime del minimo è troppo alto. Regolare il regime minimo. Il disco di taglio ruota al regime mini- Consultare un rappresentante dell'of- La frizione è difettosa. ficina. Tendere la cinghia o sostituirla con La cinghia è allentata o è difettosa. una nuova.

  • Página 94: Trasporto, Stoccaggio E Smaltimento

    Smaltire tutte le sostanze chimiche, quali olio motore o carburante, presso un centro assistenza o un centro di smaltimento applicabili. • Quando il prodotto non è più in uso, inviarlo a un rivenditore Husqvarna o smaltirlo presso un impianto di riciclo. 705 - 002 - 12.11.2018...

  • Página 95: Dati Tecnici

    Dati tecnici Dati tecnici K 770 Vac Cilindrata, cm (cu pollici.) 74 (4,5) Alesaggio, mm (pollici) 51 (2) Corsa, mm (pollici) 36 (1,4) Regime minimo, giri/min 2700 Acceleratore al massimo ‐ assenza di carico, giri/min 9300 (+/- 150) Potenza, kW (hp) a giri/min...
  • Página 96 122 (4,8) 6200 (0,79) I dati tecnici per estrazione delle polveri non descrivono definitivamente le prestazioni effettive nel tempo tra le diverse estrazioni delle polveri. I dati obiettivi Husqvarna dei prodotti OSHA sono disponibili presso www.husqvarnacp.com/us 705 - 002 - 12.11.2018...

  • Página 97: Dichiarazione Ce Di Conformità

    Husqvarna AB, SE-561 82 Husqvarna, Svezia, tel: +46-36-146500, certifica con la presente che la troncatrice portatile Husqvarna K 770 Vac a partire dai numeri di serie del 2018 (l'anno viene evidenziato nel marchio di fabbrica ed è seguito da un numero di serie) è...
  • Página 98 705 - 002 - 12.11.2018...
  • Página 99 705 - 002 - 12.11.2018...
  • Página 100 www.husqvarnacp.com Instrucciones originales Instruções originais Istruzioni originali 1141098-30 2019-03-07 Rev 2...
