Honeywell Home RTH2300 Serie Manual Del Propietário

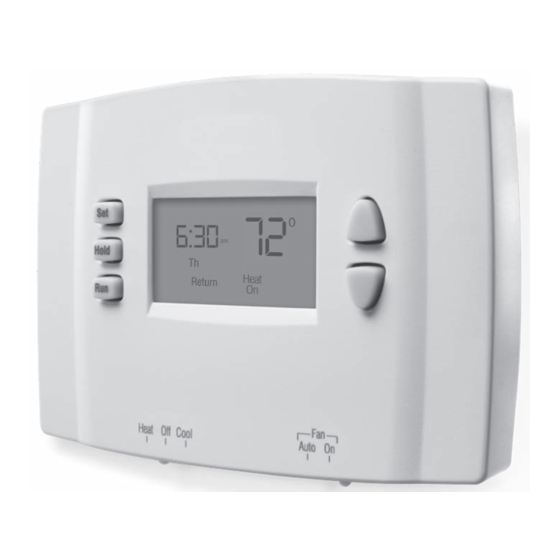

Termostato programable
Ocultar thumbs
Ver también para RTH2300 Serie:
- Manual del usuario (44 páginas) ,
- Guía de instalación rápida (40 páginas) ,
- Manual del propietário (32 páginas)
Tabla de contenido
Publicidad
Idiomas disponibles
Idiomas disponibles
Enlaces rápidos
Programmable
Thermostat
Owner's Manual
Read and save these
instructions.
For help please visit
honeywellhome.com
Identify System Type
This thermostat is compatible with the following systems:
Gas, oil or electric furnace
•
Central air conditioner
•
Hot water system with or without pump
•
Millivolt system
•
Central heating and cooling system
•
Heat pump without auxiliary/backup heat
•
Do you need assistance? We are here to help.
Visit http://honeywellhome.com/support for wiring assistance before returning the
thermostat to the store.
This thermostat cannot be used on heat pumps with backup heat or on
multistage systems.
RTH2300/RTH221
Series
Set
Hold
Run
Heat Off Cool
Fan
Fan
Heat Off Cool
Auto On
Auto On
M37777
Publicidad
Capítulos
Tabla de contenido
Manuales relacionados para Honeywell Home RTH2300 Serie
Resumen de contenidos para Honeywell Home RTH2300 Serie
- Página 1 RTH2300/RTH221 Programmable Series Thermostat Owner’s Manual Hold Read and save these instructions. Heat Off Cool Auto On Heat Off Cool Auto On For help please visit M37777 honeywellhome.com Identify System Type This thermostat is compatible with the following systems: Gas, oil or electric furnace •...
- Página 2 ATTENTION: MERCURY RECYCLING NOTICE This product does not contain mercury. However, this product may replace a product that contains mercury. Mercury and products containing mercury should not be discarded in household trash. For more information on how and where to properly recycle a thermostat containing mercury in the United States, please refer to the Thermostat Recycling Corporation at...
-
Página 3: Tabla De Contenido
Table of contents Installation Programming and operation Setting the clock ........11 Installation ............3 Adjusting program schedules ..... 12 Advanced Installation ........8 Overriding schedules temporarily ..13 Overriding schedules permanently ... 13 About your new thermostat Compressor protection......14 Controls and Home screen Change filter .......... - Página 4 2 Remove Old Thermostat Remove old thermostat but leave wallplate with wires attached. If you have an older thermostat with a sealed mercury tube, turn to page 2 Do not remove wallplate yet for proper disposal instructions. Terminal designation 3 Label Wires with Tags MCR33823 Label the wires using the supplied wire labels as you disconnect them.
- Página 5 5 Mount Wallplate Mount the new wallplate using the included screws and anchors. Used M32714 Drill 3/16-in. holes for drywall Drill 3/32-in. holes for plaster 6 Connect Wires Simply match wire labels. If labels do not match letters on the thermostat, check “Alternate Wiring” on page 6 and connect to terminal as shown here (see notes, below).
- Página 6 Alternate Wiring M32734 If wires will be connected to both R and Rc terminals, remove metal jumper. Do not use C or X. Wrap bare end of wire with electrical tape. If you have a heat pump without auxiliary/backup heat connect O or B, not both.
- Página 7 8 Set fan operation switch Move the switch to the proper setting: RTHXXXX Gas or Oil: For gas or oil heating systems, leave the fan operation switch in this factory-set position (for systems that control the fan in a call for heat). GAS OR OIL ELECTRIC OR HEAT PUMP Electric or Heat Pump: Change the switch...
-
Página 8: Advanced Installation
If your system type is... If your system type is: q Single Stage Heat and Cool q Heat Only or Cool Only Congratulations, you’re done! If your system type is: q Heat pump q Electric furnace q High efficiency furnace q Gas/oil steam q Hot water q Gravity system... -
Página 9: About Your New Thermostat
NOTE: If you do not press any button for 60 seconds while you are in the setup menu, the thermostat automatically saves any changes made and exits the menu. Description Function Press the s or t button to Setting 5 Gas or oil furnace: Use this setting if you have a select your heating system and optimize its operation standard gas or oil furnace that is less than 90%... -
Página 10: Controls And Home Screen Quick Reference
Thermostat controls Set: Press to Temperature adjustment set time/day/ schedule. Press the up or down buttons Hold: Press until you reach to override Hold the desired programmed temperature. temperature control. NOTE: Make sure the SYSTEM switch Run: Press to is set to the system Heat Off Cool Auto On Heat Off Cool... -
Página 11: Preset Energy-Saving Schedules
Set the time and day 1. Press the SET button, then press Set Time s or t to set the clock time. 6 : 30 2. Press the SET button, then press Hold s or t to select the day of the week. -
Página 12: Adjusting Program Schedules
To adjust program schedules (RTH2300) 1. Press SET until Set Schedule is displayed. 2. Press s or t to set your weekday Wake time (Mo-Fr), then press 6 : 30 SET. 3. Press s or t to set the Hold Mo Tu We Th Fr temperature for this time period, Wake... -
Página 13: Overriding Schedules Temporarily
Program schedule override (temporary) Press s or t to immediately adjust Temporary 6 : 30 the temperature. This will temporarily override the temperature setting for Hold the current time period. “Temporary” will appear on the display M33796 and the current program period will flash. -
Página 14: Compressor Protection
Built-in compressor protection This feature helps prevent damage to the compressor in your air conditioning 6 : 30 or heat pump system. Damage can occur if the compressor is restarted too soon after shutdown. This Cool feature forces the compressor to wait 5 Wake minutes before restarting. -
Página 15: Replace Batteries
Battery replacement Install two fresh AAA batteries when Pull at bottom to remove Lo Batt flashes on the screen. Lo thermostat from wallplate. Batt appears for 60 days before the batteries are depleted. Replace batteries once a year, or when you will be away for more than a month. -
Página 16: Troubleshooting
Troubleshooting If you have difficulty with your thermostat, please try the following suggestions. Most problems can be corrected quickly and easily. Display is Check circuit breaker and reset if necessary. • blank Heating Set system switch to Heat. Make sure the temperature is •... -
Página 17: Limited Warranty
1-year limited warranty http://honeywellhome.com/support... - Página 18 © 2020 Resideo Technologies, Inc. All rights reserved. The Honeywell Home trademark is used under license from Honeywell International, Inc. This product is manufactured by Resideo Technologies, Inc. and its affiliates. Todos los derechos reservados. La marca comercial Honeywell Home se utiliza bajo licencia de Honeywell International, Inc.
- Página 19 RTH2300/RTH221 Termostato Series Programable Manual del propietario Hold Lea y guarde estas instrucciones. Heat Off Cool Auto On Heat Off Cool Auto On Para obtener ayuda, visite M37777 honeywellhome.com Identifique el tipo de sistema Este termostato es compatible con los siguientes sistemas: Calefactor a gas, aceite o eléctrico •...
- Página 20 ATENCIÓN: AVISO PARA EL RECICLAJE DEL MERCURIO Este producto no contiene mercurio. Sin embargo, este producto puede reemplazar uno que contenga mercurio. El mercurio y los productos que contengan mercurio no se deben desechar con los desperdicios domésticos. Para más información sobre cómo y dónde reciclar adecuadamente un termostato que contenga mercurio en los Estados Unidos, N O M E R C U R Y...
- Página 21 Acerca Instalación Programación y funcionamiento Configuración del reloj ......11 Instalación ............3 Ajuste de los cronogramas Guía de instalación avanzada ....8 del programa ..........12 Anulación temporal de Acerca de su nuevo termostato los cronogramas ........13 Referencia rápida de los controles Anulación permanente y la pantalla de inicio.......
- Página 22 2 Remueva su viejo termostato Retire el termostato existente pero deje la placa de montaje con los cables adheridos. Si el termostato existente tiene un tubo de mercurio No retirar la placa sellado, vaya a la página 2 para obtener instrucciones mural todavía sobre cómo desecharlo adecuadamente.
- Página 23 5 Coloque la placa de montaje Monte la nueva placa de montaje utilizando los tornillos y anclajes que se suministran. Used M32714 Taladre agujeros de 3/32 in. (2,4 mm) en yeso Taladre agujeros de 3/16 in. (4,8 mm) en paneles de yeso 6 Conecte los cables Simplemente haga corresponder las etiquetas de los cables.
- Página 24 Conexión alternativa Conecte MS32734 Si los cables se conectarán a los terminales R y Rc, retire el puente metálico. No utilice C o X. Envuelva los extremos pelados del cable con cinta aislante. Si tiene una bomba de calor sin calefacción auxiliar/de reserva conecte O o B, no ambos.
- Página 25 8 Configure el interruptor de funcionamiento del RTHXXXX ventilador Mueva el interruptor a la configuración adecuada: GAS OR OIL ELECTRIC OR HEAT PUMP Gas o aceite: para los sistemas de calefacción de gas o aceite, deje el interruptor del ventilador en esta posición configurada de fábrica (para sistemas que controlan el ventilador en una GAS OR OIL...
-
Página 26: Guía De Instalación Avanzada
Si su tipo de sistema es... Si su tipo de sistema es: q Calor y frío de una sola etapa q Calefacción únicamente o Refrigeración únicamente ¡Felicitaciones, ya está listo! Si su tipo de sistema es: q Bomba de calor q Sistema de calefacción eléctrico q Sistema de calefacción de alto q Sistema de vapor a gas/aceite... -
Página 27: Acerca De Su Nuevo Termostato
si no se presiona ningún botón durante 60 segundos mientras esté abierto el menú de NOTA: configuración, el termostato salvaguarda los cambios automáticamente y sale del menú. Descripción Presione el botón Función s o t para Configuración elegir su sistema de 5 Sistema de calefacción de gas o aceite: utilice esta configuración calefacción y optimizar si tiene un sistema de calefacción estándar de gas o aceite cuyo... - Página 28 Controles del termostato Set (configuración): Ajuste de la temperatura Presione este botón para configurar la hora, el día o el Presione los cronograma. botones de Hold (suspender): desplazamiento Hold Presiónelo para anular el hacia arriba o control de temperatura hacia abajo hasta programada.
- Página 29 Configuración de la hora y el día 1. Presione el botón “SET”, luego Set Time presione s o t para configurar 6 : 30 la hora del reloj. Hold 2. Presione el botón “SET”, luego presione s o t para seleccionar el día de la semana.
- Página 30 Para ajustar los cronogramas del programa (RTH2300) 1. Presione SET (configurar) hasta que Set Schedule (configurar el cronograma) se muestre en la pantalla. 6 : 30 2. Presione s o t para configurar la hora para despertarse para el día Hold Mo Tu We Th Fr que se muestra y luego presione...
- Página 31 Programación de la anulación del cronograma (temporal) Presione s o t para ajustar Temporary 6 : 30 inmediatamente la temperatura. Esto anulará temporalmente la Hold configuración de la temperatura para el período actual. M33796 La palabra “Temporary” (temporalmente) aparecerá en la pantalla y el período del programa 6 : 30 actual destellará.
-
Página 32: Cambio Del Filtro
Protección del compresor incorporada Esta función ayuda a prevenir el daño del compresor en su acondicionador 6 : 30 de aire o en su sistema de bomba de calor. El compresor puede dañarse si se Cool vuelve a iniciar inmediatamente Wake después de ser apagado. -
Página 33: Reemplazo De La Batería
Reemplazo de la batería Instale dos pilas AAA nuevas cuando Lo Batt Hale de la parte inferior parpadee en la pantalla. El icono aparecerá para quitar el termostato 60 días antes de que las pilas estén de la placa para pared. completamente descargadas. -
Página 34: Localización Y Solución De Problemas
Localización y solución de problemas Si tiene dificultades con el termostato, intente seguir las sugerencias que se indican a continuación. La mayoría de los problemas pueden corregirse rápida y fácilmente. La pantalla Asegúrese de que las baterías AAA alcalinas estén •... - Página 35 Garantía limitada de 1 año http://honeywellhome.com/support...
- Página 36 © 2020 Resideo Technologies, Inc. All rights reserved. The Honeywell Home trademark is used under license from Honeywell International, Inc. This product is manufactured by Resideo Technologies, Inc. and its affiliates. Todos los derechos reservados. La marca comercial Honeywell Home se utiliza bajo licencia de Honeywell International, Inc.
