- Página 1 MUND CLIMA ® MULTISPLIT 2x1 Serie MUP SÓLO FRÍO: MUP-09X2CN MUP-12X2CN BOMBA DE CALOR: CON GAS MUP-09X2HN REFRIGERANTE MUP-12X2HN MUP-12+9HN RESPETUOSO CON EL MEDIO AMBIENTE Manual de Usuario...
-
Página 2: Tabla De Contenido
Accesorios y diagrama de instalación Dimensiones de instalación Ubicación de la instalación Instalación de la unidad interior Instalación de la unidad exterior Revisiones previas a la puesta en marcha Gracias por haber elegido MUNDOCLIMA, conserve este manual para posteriores consultas. -
Página 3: Instrucciones Antes Del Uso
Instrucciones antes del uso MUND CLIMA ® Advertencias básicas Conecte el enchufe de Utilice el interruptor para No dañe los cables ni manera correcta utilizan- encender y apagar la uni- utilice ninguno que no se do el voltaje y frecuencia dad. - Página 4 Advertencias básicas MUND CLIMA ® Cuando limpie el equipo Desconecte la corriente si Utilice fusibles con la ca- apague el interruptor el equipo no se utiliza du- pacidad prevista. No uti- principal. rante un largo periodo. lice trozos de cables como Podría ocurrir una descarga fusible.
-
Página 5: Nombres Y Funciones De Las Piezas

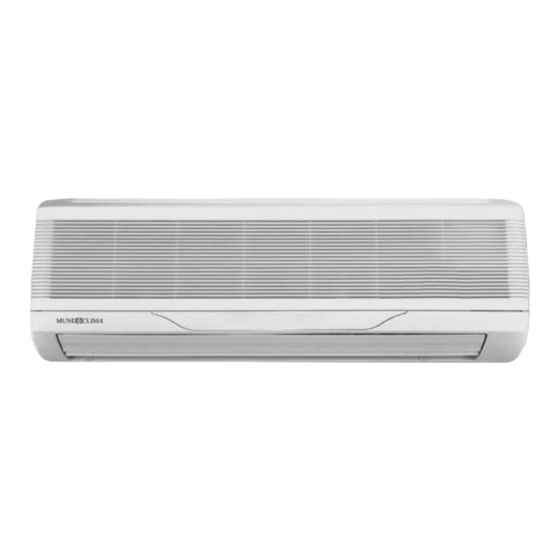

Nombres y funciones de las piezas MUND CLIMA ® 1 2 3 Unidad interior Entrada de aire Salida de aire 1 2 3 Entrada de aire 1. Panel frontal 2. Purificador de aire Salida de aire 3. Filtros 4. Interruptor de modo 5. -
Página 6: Mando A Distancia
Mando a distancia MUND CLIMA ® Funciones principales del mando a distancia: A T E N C I Ó N - Asegúrese de que no hay obstáculos entre el mando y el receptor. - La señal puede ser recibida desde una distancia de hasta 10 metros. - Utilice el mando a distancia con cuidado. - Página 7 Mando a distancia MUND CLIMA ® Funciones del mando a distancia. ATENCIÓN Este mando a distancia contiene algunos botones que no tienen aplicación en los modelos que trata este Manual (botones LIGHT, AIR, HUMID, ANION y SAVE) ya que se utilizan en modelos de gamas distintas. Los botones que no sirven no afectan el funcionamiento normal del aparato de aire acondicionado.
-
Página 8: Refrigeración
Modos de funcionamiento MUND CLIMA ® REFRIGERACIÓN: - De acuerdo con la diferencia de temperatura entre el ambiente y lo programado, el microprocesador pone en marcha el aparato en frío. - Si la temperatura del ambiente es superior a la indicada, el aparato funciona en frío. -
Página 9: Calefacción
Modos de funcionamiento MUND CLIMA ® CALEFACCIÓN: - Si la temperatura del ambiente es inferior a la indicada, el aparato funciona en calefacción. - Si la temperatura del ambiente es superior a la indicada, el compresor y el ventila- dor de la unidad exterior se paran y solo funciona el ventilador de la unidad interior. - El intervalo de temperatura es de 16º... -
Página 10: Deshumidificación
Modos de funcionamiento MUND CLIMA ® DESHUMIDIFICACIÓN: - Si la temperatura del ambiente es inferior a la indicada, el compresor y los ventila- dores de la unidad interior y exterior se paran. - Si la temperatura del ambiente es 2º C de diferencia a la indicada, el aparato funciona en modo deshumidificación. -
Página 11: Modo Automático
Modos de funcionamiento MUND CLIMA ® AUTO: Modo automático El microprocesador selecciona automáticamente el modo de funcionamiento desea- do, según la temperatura de la habitación. - Si la temperatura del ambiente está por debajo de los 20º C, el aparato funciona en modo calefacción hasta que no alcance los 22. -
Página 12: Programación
Modos de funcionamiento MUND CLIMA ® PROGRAMADOR: Con este modo de funcionamiento podemos programar tanto la conexión como la desconexión del equipo. El programador consta de una memoria de 24 horas. PROGRAMADOR DE ENCENDIDO Botón para programar el encendido a la hora deseada. -
Página 13: Sleep
Modos de funcionamiento MUND CLIMA ® SLEEP: Al seleccionar esta función el microprocesador controla automáticamente la tempe- ratura de la habitación. - Si el aparato está funcionando en modo Refrigeración o Deshumidificación, la temperatura fijada aumentará en 1º C la primera hora y en 2º C la segunda hora. - Si el aparato está... -
Página 14: Utilización Y Mantenimiento
Utilización y mantenimiento MUND CLIMA ® Mando a distancia. Colocación de las pilas. 1. Quite la tapa de la parte trasera del mando. 2. Ponga dos pilas (tipo AAA secas) y pulse el botón ACL. 3. Coloque la tapa en la parte trasera del mando. - Página 15 Utilización y mantenimiento MUND CLIMA ® Condiciones óptimas para el funcionamiento correcto del equipo de aire acondicionado. Ajuste la temperatura de la habitación correctamente. Demasiado frío podría Desconecte el dañar la salud. aparato si no va a ser utilizado durante un largo tiempo.
-
Página 16: Consejos Para El Usuario
Consejos para el usuario MUND CLIMA ® Posicione los deflectores oportunamente para Ajuste la correcta temperatura de la habitación. permitir al aire frío salir hacia arriba y al caliente Puede ahorrar energía. hacia abajo. Mantenga 5º C de diferencia entre ambiente interior y exterior. -
Página 17: Mantenimiento Y Precauciones
Mantenimiento y precauciones MUND CLIMA ® Cuidado Asegúrese de que el interruptor está apagado antes de cualquier mantenimiento del equipo. Para la limpieza del aparato nunca utilice directamente agua o líquidos volátiles. Limpie el aparato con un trapo seco o ligeramente húmedo. Limpieza del panel frontal 1. - Página 18 Mantenimiento y precauciones MUND CLIMA ® 3. Filtros Coloque los filtros con cuidado y cierre el panel frontal tirando hacia abajo suave- mente. Reemplazo de los filtros purificadores de aire (recomendado una vez cada tres años) 1. Filtros purificadores de aire (Véase el paso nº...
-
Página 19: Resolución De Problemas
Resolución de problemas MUND CLIMA ® Antes de acudir a un Servicio de Asistencia Técnica, consulte estos puntos. De este modo podrá ahorrar tiempo y dinero. Posible causa Situación Cuando se apaga el aparato, el micropro- Cuando se vuelve a Espere! cesador espera tres minutos antes de un poner en marcha, el... - Página 20 Resolución de problemas MUND CLIMA ® ¡ ATENCIÓN ! Casos en los que hay que desenchufar el aparato y contactar directamente con su instalador. - Se oyen ruidos raros durante el funciona- miento del aparato. - Los fusibles se queman a menudo. - Por descuido se cae agua u otro objeto en el interior del aparato.
-
Página 21: Especificaciones Técnicas
Especificaciones técnicas MUND CLIMA ®... - Página 22 NOTAS:...
- Página 23 MUND CLIMA ® Serie 2000 Multisplit 2x1 SÓLO FRÍO: MUP-09X2CN MUP-12X2CN BOMBA DE CALOR: CON GAS MUP-09X2HN REFRIGERANTE MUP-12X2HN MUP-12+9HN RESPETUOSO CON EL MEDIO AMBIENTE Manual de Instalación...
-
Página 24: Accesorios Y Diagrama De Instalación
Accesorios y diagrama de instalación MUND CLIMA ® MUY IMPORTANTE Asegúrese de tener todos los accesorios antes de proceder a la instalación del equipo. Nombre Dibujo Especificaciones Observaciones Panel trasero Control remoto Pilas 1,5 V Cable de alimentación Cable de control 5 x 1,0 Solo para bomba de calor... -
Página 25: Dimensiones De Instalación
Dimensiones de instalación MUND CLIMA ® Dimensiones de instalación 15 cm o más hasta el techo 15 cm o más hasta la pared 15 cm o más Protector salida de tubo hasta la pared Cinta aislante 30 cm como 230 cm o más mínimo para la hasta el suelo salida de aire... -
Página 26: Ubicación De La Instalación
Ubicación de la instalación MUND CLIMA ® Unidad interior 1. La entrada y salida de aire no puede estar cubierta a efectos de repartir el aire por toda la habitación. 2. Instalar en algún sitio donde sea fácil la conexión con la unidad exterior. 3. -
Página 27: Instalación De La Unidad Interior
Instalación de la unidad interior MUND CLIMA ® Instalación del panel trasero 1. Para un buen drenaje, coloque el panel trasero de forma horizontal y en cualquier caso un poco hacia la izquierda puesto que es el lado donde se encuentra el agujero de drenaje. - Página 28 Instalación de la unidad interior MUND CLIMA ® Cable de control 5 x 1,0 Protector de (mods. MUP12+9 conexión eléctrica cable 4 x 1,0) Conector de conexión Rojo Azul Abrazadera Marrón Cable de Fig. 4 conexión ATENCIÓN - Todo el conexionado eléctrico ha de ser realizado por personal cualificado acorde con la normativa local vigente.
-
Página 29: Instalación De La Unidad Exterior
Instalación de la unidad exterior MUND CLIMA ® Cableado de conexión eléctrica mods. MUP-09x2 y MUP-12x2 1. Extraiga la cubierta lateral 2. Extraiga los tornillos de la abrazadera y conecte el final del cable de conexión a los termina- Azul Quite los tornillos para Rojo Azul... - Página 30 Instalación de la unidad exterior MUND CLIMA ® Vacío del circuito Válvula Válvula 1. Con las válvulas totalmente cerradas (tal y como de gas de líquido vienen de origen) conectar la manguera de baja Válvula de presión (Azul) del analizador al obús de carga de servicio la válvula de 3 vías (válvula de gas) 2.
-
Página 31: Revisiones Previas A La Puesta En Marcha
Revisiones previas a la puesta en marcha MUND CLIMA ® Operación de Test 1. Antes del test : - No conecte el equipo hasta que esté completamente instalado - La conexión eléctrica ha de ser correcta y segura - Las válvulas han de estar abiertas - El equipo ha de estar libre de impurezas - Abra el panel frontal y coloque el interruptor en la posición RUN... - Página 32 Polígono Ind. Cantueña Fax 977 32 85 61 Fax 976 35 88 12 02006 Albacete 18220 Albolote (Granada) 28944 Fuenlabrada 43206 Reus (Tarragona) 50012 Zaragoza Solicíte listado de Servicios Técnicos de su província: Tel. 93 652 53 57 (S.A.T. Mundoclima)
