104 es-AR | Apéndices

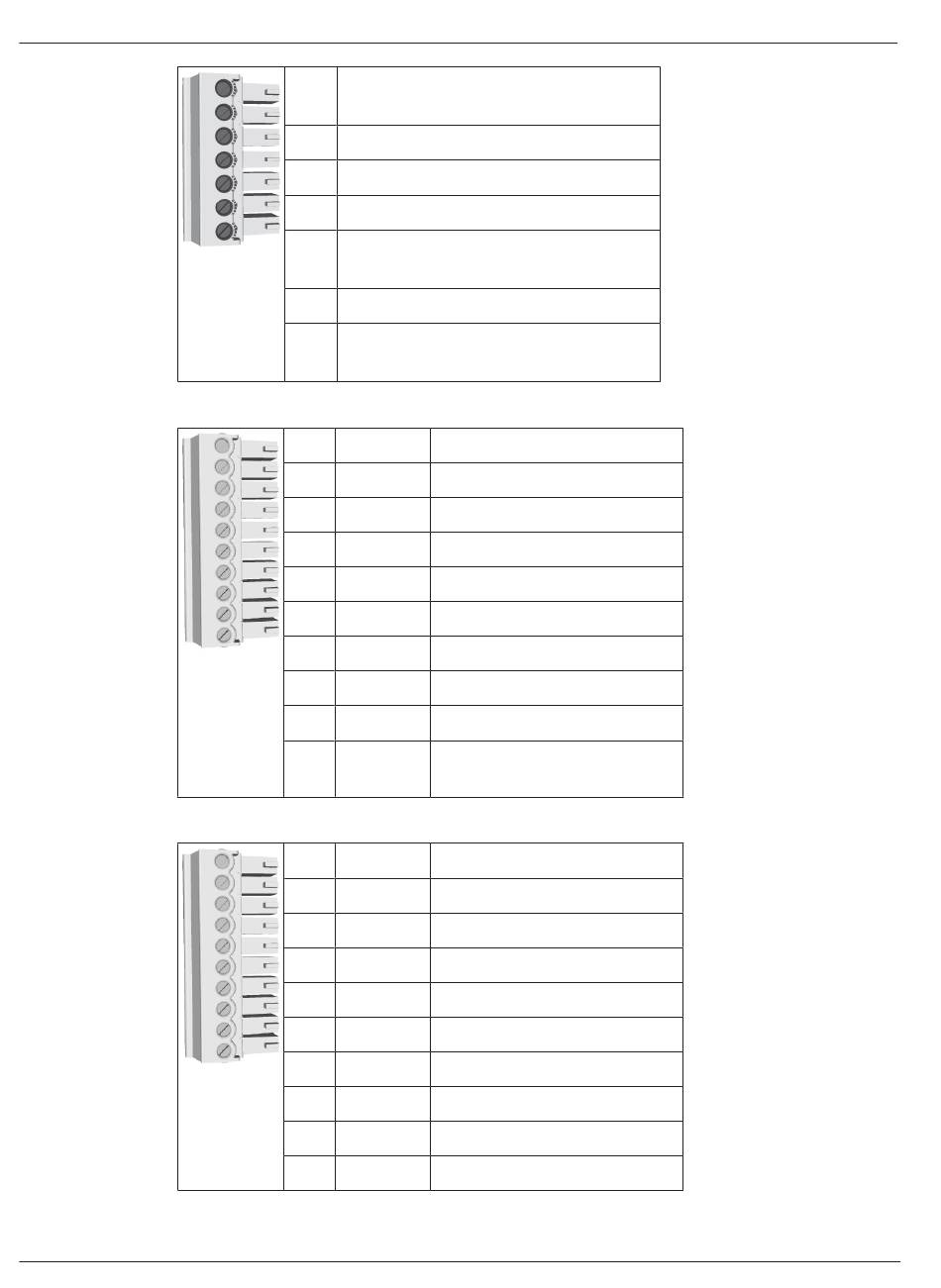

Tabla 7.17: Fuente de alimentación
Tabla 7.18: AMC de interfaz Wiegand
Tabla 7.19: W2 de interfaz Wiegand
2020-01 | V02 |
1 Fuente de alimentación, CC positiva (10
V - 30 V)
2 Mallado
3 Fuente de alimentación (0 V)
4 SAI (señal de alimentación buena): CA
5 SAI (señal de alimentación buena):
Batería
6 SAI (señal de alimentación buena): CC
7 SAI (señal de alimentación buena):
Común
1 rojo Alimentación del lector (12 V)
2 negro Alimentación del lector (0 V)
3 verde Datos 0
4 blanco Datos 1
5 drenaje Mallado
6 naranja LED verde
7 marrón LED rojo
8 amarillo Zumbador
9 azul En espera
10 violeta Tarjeta presente
1 rojo Alimentación del lector (12 V)
2 negro Alimentación del lector (0 V)
3 verde Datos 0
4 blanco Datos 1 (reloj)
5 púrpura Mallado
6 marrón LED verde
7
8
9
10
