40
es-AR | Instalación
4.6.1
Toma de tierra de la interfaz del host
A

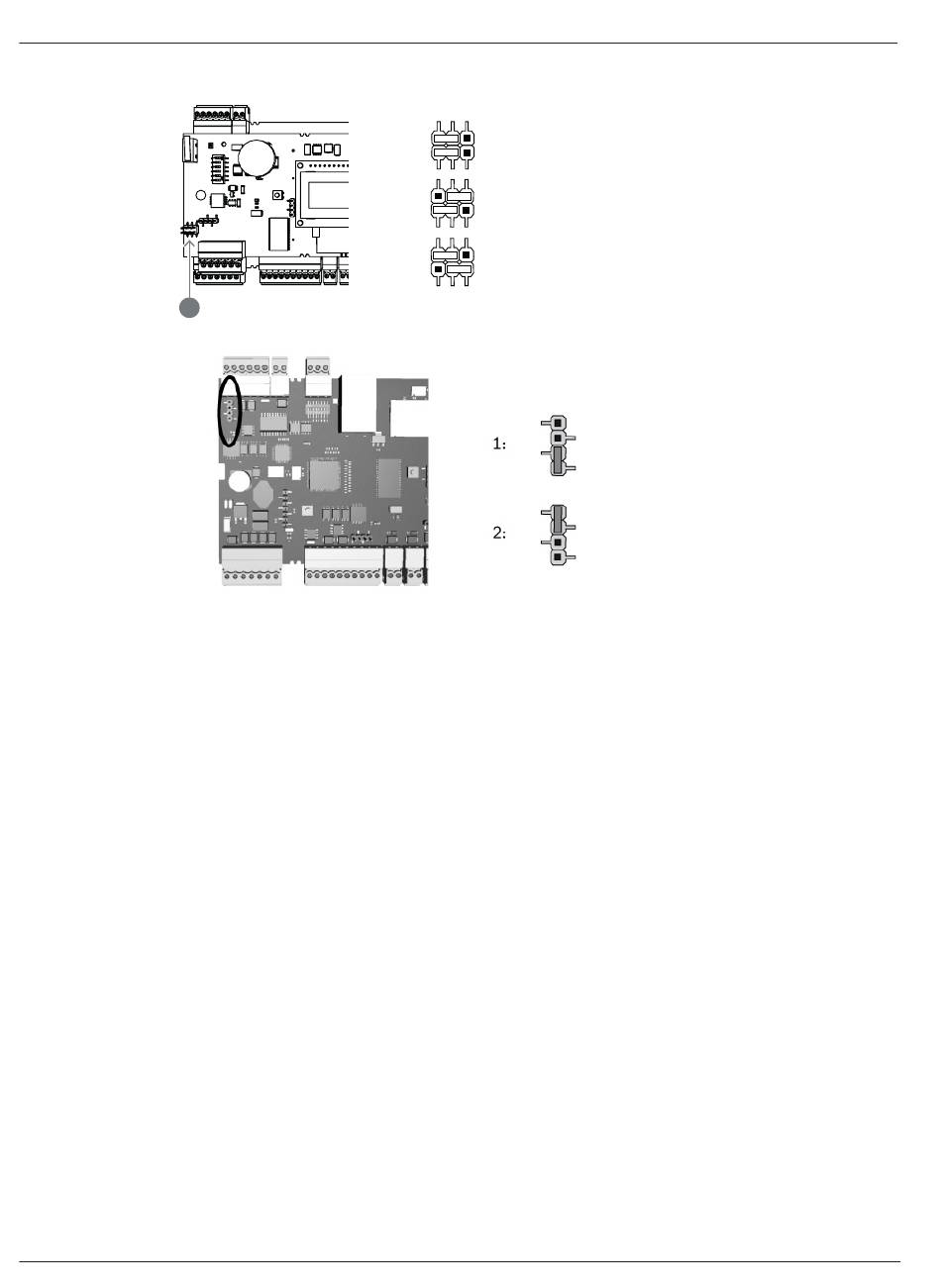

Imagen 4.14: Ubicación del puerto con toma de tierra de la interfaz de host RS-485
Imagen 4.15: Ubicación del puerto con toma de tierra de la interfaz de host RS-485
La interfaz interna del AMC2-4R4 siempre está conectada con la toma de tierra del host
RS-485.
La configuración del puente 1 muestra los ajustes de fábrica.
La configuración del puente A1 muestra los ajustes de fábrica.
El puente JP1 conecta la toma de tierra interna del AMC2-4R4 a la toma de tierra de la interfaz
del host RS-485.
El puente JP2 controla la señal de la toma de tierra.
Con este puente se maneja la toma de tierra de la señal.
Ajustes para el puente JP1:
Si el conductor de toma de tierra y la malla del host no están conectados y...
–
–
Ajustes para el puente JP2:
Si el conductor de toma de tierra y la malla del host no están conectados y...
–
–
–
2020-01 | V02 |
no existe línea compartida, se establece el puente JP1 (= A2)
existe una línea compartida, el puente JP1 se establece solo en el primer dispositivo
(= A2)
no existe una línea compartida, el puente 2 se configura (= A3)
existe una línea compartida y la toma de tierra de señal está conectada, el puente 2 se
establece solo en el primer dispositivo (= A3)
existe una línea compartida y la toma de tierra de señal no está conectada, el puente 2 se
establece en todos los dispositivos (= A3)
A 1:
Delivery status
A 2:
JP1
JP2
JP1
A 3:
JP2
Installation manual
Access Modular Controller 2
Bosch Access Systems B.V.
