Alimentación CA
Entrada alimentación

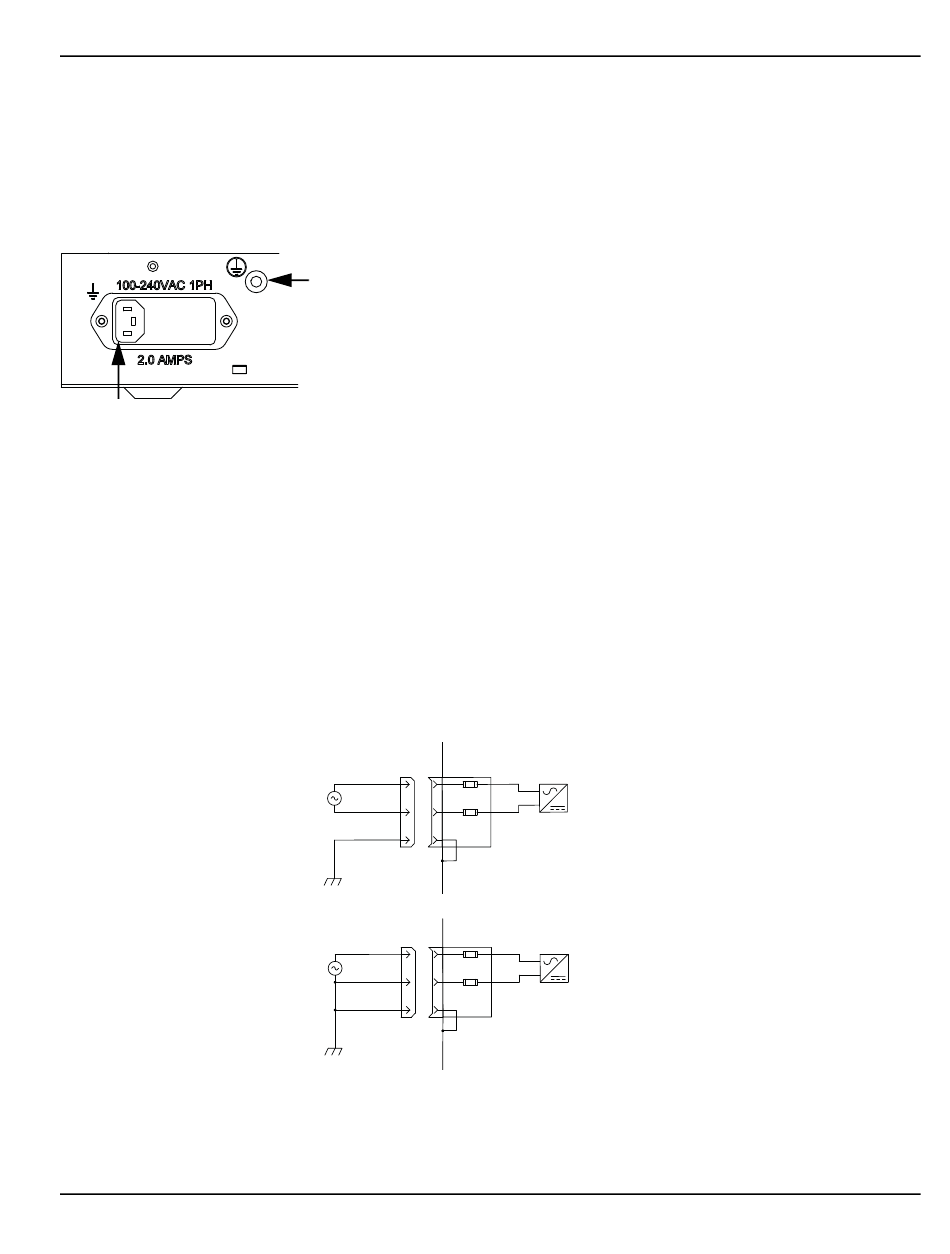

Figura 10 Conector entrada alimentación CA ejemplifica el conector de entrada de alimentación de la parte trasera del
EDGE Pro SERCOS III CNC.
Figura 10 Conector entrada alimentación CA
Conector alimentación CA
Rango de voltaje: 115 a 240 V, monofásica
Tamaño de fusible: 250 V, 2 A, fusión lenta,
5 mm x 20 mm (2) o 0,25 pulg. x 1,25 pulg. (1)
El cable de energía CA está normalizado para los equipos de América del Norte y se envía con el CNC. En las demás
regiones usar un cable de energía con conector IEC-60320-C13 que cumpla los requisitos de los códigos locales y las
conexiones de energía.
Para componer el cable de energía, empalmar el conector (108842) que viene con el CNC con un cable de 3 alambres
para las señales de línea, neutro y a tierra, de conformidad con los códigos de electricidad locales. Para más
especificaciones eléctricas, ver Especificaciones del sistema en la página 44. La Figura 11 muestra ejemplos para
empalmar los cables de energía.
Figura 11 Ejemplos conexiones de entrada VCA
Energía puesta por el cliente
A tierra de protección
Energía puesta por el cliente
L2 – neutro
A tierra de protección
EDGE Pro SERCOS III CNC Manual de instrucciones 807653
Tuerca y arandela de presión puesta a tierra
1/4 pulg. – 20 UNC
L1 – línea
L2 – línea
L1 – línea
EDGE Pro SERCOS III CNC
(como se despacha)
Módulo de alimentación:
2 fusibles: 250 V, 2 A, fusión lenta, 5 mm x 20 mm
EDGE Pro SERCOS III CNC
(como se despacha)
Módulo de alimentación:
2 fusibles: 250 V, 2 A, fusión lenta, 5 mm x 20 mm
2 – Instalación
Alimentación CA
57
