200987 - GENERADOR INVERSOR CON ENCENDIDO INALÁMBRICO DE 4500W

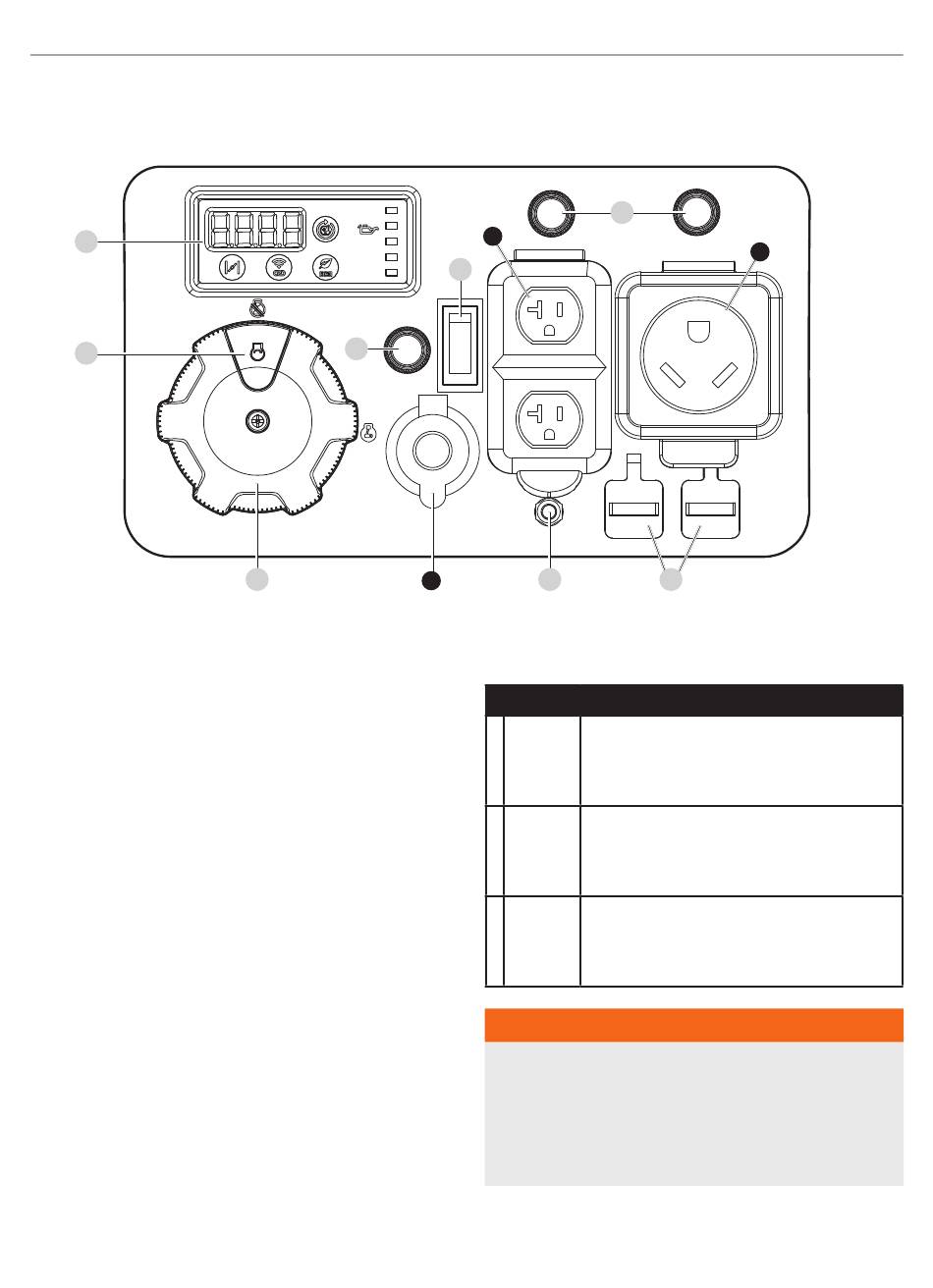

Tablero de Control

1
2
1. Intelligauge con medidor de potencia– Consulte la sección
Intelligauge con medidor de potencia.
2. Interruptor de arranque – Se utiliza para ENCENDER el
generador.
3. Dial EZ Start – Utilizado para iniciar y parar.
4. Disyuntores (reinicio a presión) – Protege el generador
contra sobrecargas eléctricas. Presione para reiniciar el
disyuntor.
5. Interruptor de la batería – Activa/desactiva la fuente de
alimentación de la batería para arranque remoto y eléctrico.
6. Terminal de puesta a tierra – Consulte un electricista para
las regulaciones de puesta a tierra.
7. Enchufes paralelos – Utilizado para la operación en paralelo
de dos inversores para un incremento de salida de potencia
(el juego de operación en paralelo se vende por separado).
4
3
C
CONTROLES y CARACTERíSTICAS
4
A
5
6
(2×) 120V AC, 20A (NEMA 5-20R)
A
Puede ser utilizado para suministrar energía
A
eléctrica para la operación de cargas eléctricas
monofásicas de 120 voltios c.a., 20 Amp, 60 Hz.
120V AC, 30A RV (NEMA TT-30R)
t
Puede ser utilizado para suministrar energía
B
eléctrica para la operación de cargas eléctricas
monofásicas de 120 voltios c.a., 30 Amp, 60 Hz.
12V DC, 8A (Automotriz)
z
Puede ser utilizado para suministrar energía
C
eléctrica para la operación de cargas eléctricas
monofásicas de 12 voltios c.c., 8 Amp, 60 Hz.

No opere un dispositivo mientras esté enchufado en la toma
de 12V CC. Cuando cargue un dispositivo, no lo coloque en el
lado de escape del generador. El calor extremo causado por el
escape puede dañar el dispositivo y provocar un posible riesgo
de incendio. La exposición prolongada al escape del motor
puede causar lesiones graves o la muerte.
15
B
7
RECEPTÁCULOS
ADVERTENCIA
