Instalación del termostato
Cableado alternativo (sistema de bomba de calor únicamente)
Utilícelo si las etiquetas de los cables no coinciden con las etiquetas de los
terminales.
Nota: debe tener un
cable C o equivalente.
Refiérase a la página 6.

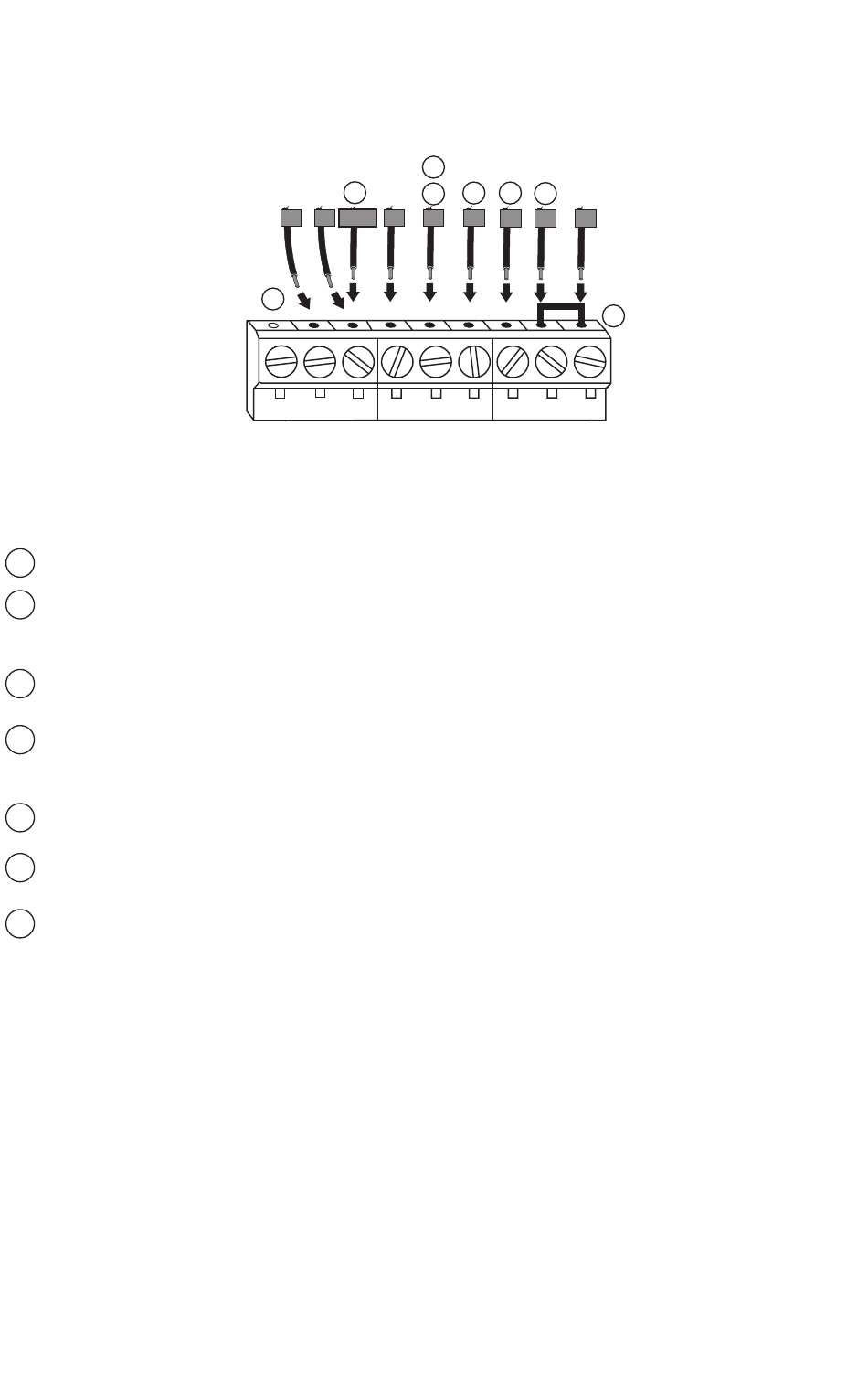

Clave para cableado alternativo (sistema de bomba de calor únicamente)
1
No utilice el terminal K. Para uso futuro.
Si el termostato existente tiene cables separados en AUX y E, coloque los dos cables en el
2
terminal E/AUX. Si el termostato existente tiene un cable en AUX con un puente conectado a
E, coloque el cable en el terminal E/AUX. No necesita un puente.
Si su termostato existente tenía un cable O en lugar de un cable B, conecte el cable O al
3
terminal O/B.
Si su termostato existente tenía cables O y B separados, conecte el cable B al terminal C. Si
4
se conecta otro cable al terminal C, visite honeywellhome.com/support para obtener ayuda.
Conecte el cable O al terminal O/B.
Si el termostato existe tenía cables Y1, W1 y W2 separados, visite
5
honeywellhome.com/support para obtener ayuda.
6
Si su termostato existente tenía cables V y VR, visite honeywellhome.com/support para obtener
ayuda.
7 Deje el puente de metal que se encuentra entre los terminales R y RC en el lugar.
3
2
4
L E AUX G O
o o o o
F X W F
X2 W1
W2
1
G O/B
K L
AUX/E
7
5
4 6
C
Y R RC
o o o o o
H X
Y1 V R
B B M VR
C
Y R RC
7
BOMBA DE CALOR
