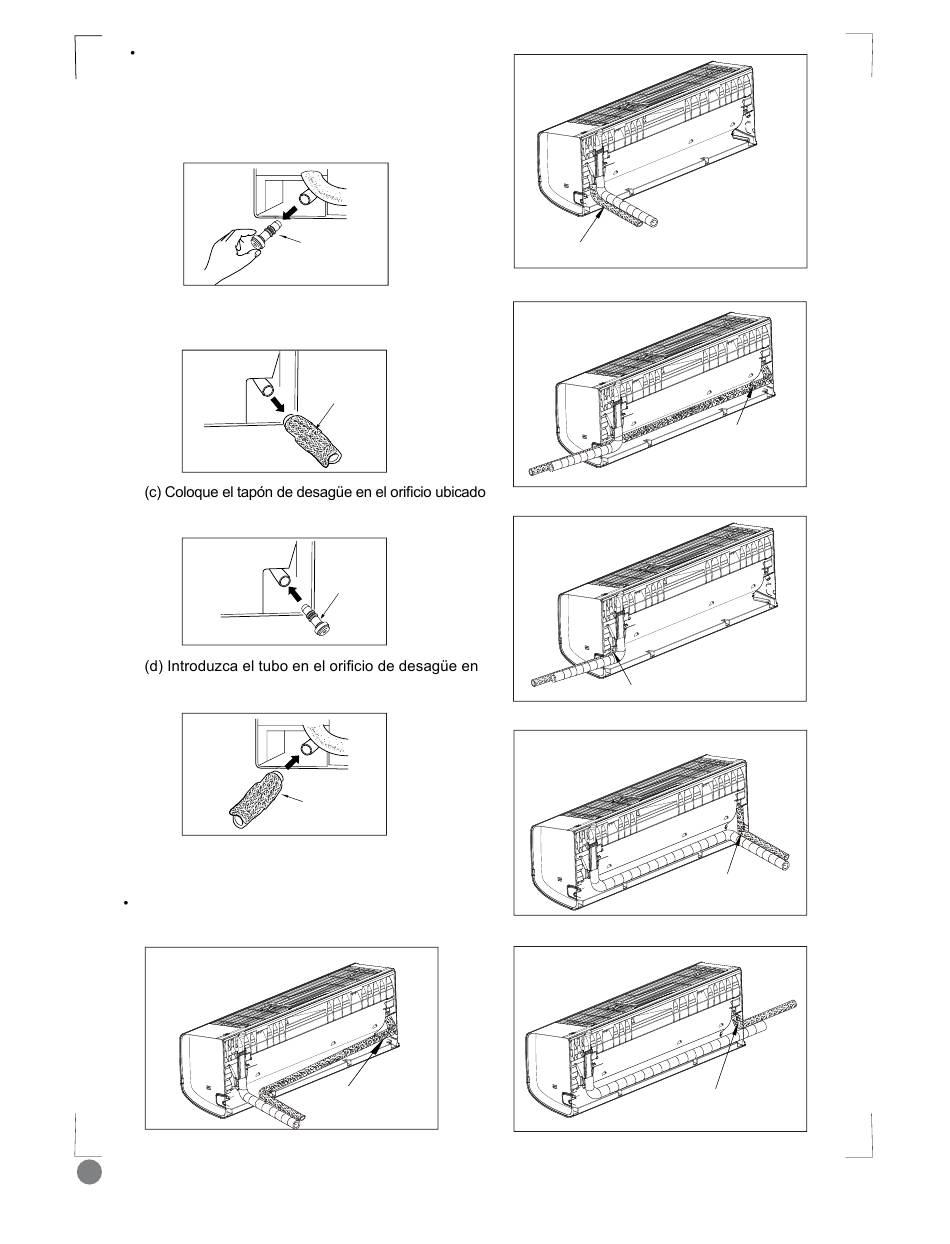

Siga las instrucciones siguientes para cambiar
la posición del tapón y el tubo de desagüe en el
caso del lado izquierdo al derecho.
(a) Tire del tapón ubicado en la parte
posterior derecha de la unidad interior.
(b) Tire del tubo ubicado en la parte
posterior izquierda de la unidad interior.
en la parte trasera izquierda de la unidad interior.
la parte posterior derecha de la unidad interior.
3 Disposición de los tubos
Coloque el tubo en la dirección y posición
más cómodas.
Tubo del lado posterior
derecho
99
All manuals and user guides at all-guides.com
Tapón de
desagüe
Tubo de
desagüe
Tapón de
desagüe
Tubo de
desagüe
Tubo de desagüe
del lado izquierdo
Tubo del lado posterior derecho
Tubo de desagüe
del lado derecho
Tubo del lado derecho
Tubo de
desagüe del
lado izquierdo
Tubo del lado derecho
Tubo de desagüe
del lado derecho
Tubo del lado posterior
izquierdo
Tubo de desagüe
del lado izquierdo
Tubo del lado izquierdo
Tubo de desagüe
del lado izquierdo
