Profibus DP
CFW500
Manual del Usuario

Publicidad

Tabla de contenido
loading

Manuales relacionados para WEG CFW500

Resumen de contenidos para WEG CFW500

  • Página 1 Motores | Automatización | Energía | Transmisión & Distribución | Pinturas Profibus DP CFW500 Manual del Usuario...
  • Página 2 Manual del Usuario Profibus DP Serie: CFW500 Idioma: Español N º del Documento: 10002253411 / 00 Fecha de la Publicación: 06/2013...

  • Página 3: Tabla De Contenido

    DISPOSITIVOS DE RED PROFIBUS ..................6 MEDIOS DE TRANSMISIÓN....................6 PERFILES DE APLICACIÓN – PROFIDRIVE ................ 7 ACCESORIO PARA COMUNICACIÓN PROFIBUS DP ..........8 MODULO PLUG-IN CFW500-CPRO..................8 TERMINALES DEL CONECTOR ..................8 SEÑALIZACIONES ......................8 DIP SWITCHES......................... 8 INSTALACIÓN EN LA RED PROFIBUS DP ..............9 TASAS DE TRANSMISIÓN ....................
  • Página 4 Estructura de Datos para Acceso a los Parámetros – PROFIdrive ....... 27 5.2.5 Estructura de Datos para Acceso a los Parámetros – WEG ......... 29 FALLAS Y ALARMAS RELACIONADAS CON LA COMUNICACIÓN PROFIBUS DP A138/F238 – INTERFAZ PROFIBUS DP EN MODO CLEAR ............30 A139/F239 –...

  • Página 5: A Respecto Del Manual

    A Respecto del Manual A RESPECTO DEL MANUAL Este manual suministra las informaciones necesarias para la operación del convertidor de frecuencia CFW500 utilizando la interfaz Profibus DP. Este manual debe ser utilizado en conjunto con el manual del usuario del CFW500.

  • Página 6: Presentación Del Protocolo Profibus Dp

    DP-V2: define un conjunto de funciones avanzadas como comunicación entre esclavos y modo de  comunicación isócrono. El convertidor de frecuencia CFW500 soporta los servicios de las versiones DP-V0 y DP-V1 del protocolo. DISPOSITIVOS DE RED PROFIBUS En una red Profibus son especificados tres tipos diferentes de equipamiento: Esclavos: estaciones pasivas en la red, que solo contestan a las requisiciones hechas por el maestro.

  • Página 7: Perfiles De Aplicación - Profidrive

    Profibus. La interfaz Profibus DP para el convertidor de frecuencia CFW500 fue desarrollada de acuerdo con la especificación PROFIdrive. De este modo, varios de los parámetros, palabras de comunicación y servicios de acceso a los datos del drive son descritos de acuerdo con esta especificación.

  • Página 8: Accesorio Para Comunicación Profibus Dp

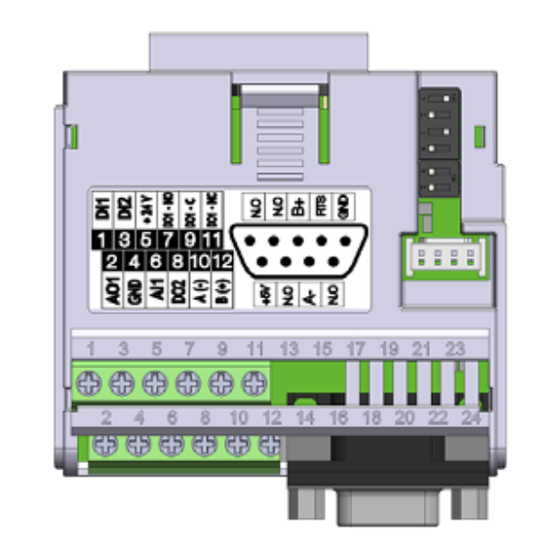

    Para posibilitar la comunicación Profibus DP en este producto, es necesario utilizar el accesorio para interfaz Profibus DP descripto a seguir. Informaciones sobre la instalación de este módulo pueden obtenerse en la guía que acompaña el accesorio. MODULO PLUG-IN CFW500-CPRO Ítem WEG: 11769750 ...

  • Página 9: Instalación En La Red Profibus Dp

    Todos los equipos de red deben ser programados para utilizar la misma tasa de comunicación. La interfaz Profibus DP para el convertidor de frecuencia CFW500 posee detección automática de la tasa de comunicación, de acuerdo con el que fue configurado para el maestro de la red y, por lo tanto, no es necesario configurar esta opción.

  • Página 10: Conexión Del Drive Con La Red

    De este modo, cualquier equipamiento en la red puede ser desconectado del bus sin que la terminación sea perjudicada. Es necesario conectar la tierra de protección a la señal GND del módulo plug-in. CFW500 | 10...

  • Página 11: Archivo Gsd

    Profibus DP. Durante la configuración del maestro, se debe utilizar el archivo de configuraci ó n GSD suministrado en conjunto con el equipamiento. CFW500 | 11...

  • Página 12: Parametrización

    Estos parámetros son utilizados en la configuración de la fuente de los comandos para los modos de operación local y remota del convertidor de frecuencia CFW500. Para que el equipo sea controlado a través de la interfaz Profibus DP, se debe seleccionar una de las opciones ‘CANopen/DeviceNet/Profibus DP’ disponibles en los parámetros.

  • Página 13: P0680 - Estado Lógico

    P0680 – ESTADO LÓGICO Rango de 0000h a FFFFh Padrón: - Valores: Propiedades: RO Grupo de acceso vía HMI: Descripción: Permite el monitoreo del estado del convertidor de frecuencia. Cada bit representa un estado: Bits 3 a 0 Función CFW500 | 13...

  • Página 14: P0681 - Velocidad Del Motor En 13 Bits

    Hz de frecuencia nominal, caso el valor leído sea 2048 (0800h), para obtener el valor en Hz se debe calcular: 8192 => 60 Hz 2048 => Frecuencia en Hz Frecuencia en Hz = 60 × 2048 8192 Frecuencia en Hz = 30 Hz Valores negativos para este parámetro indican motor girando en el sentido reverso. CFW500 | 14...

  • Página 15: P0684 - Palabra De Control Vía Profibus Dp

    Observación: cuando el tipo de control (P0202) es V/f o VVW no se recomienda la utilización de esta función. Bit 7 0: Sin función. Reset de Fallas 1: Si en estado de falla, ejecuta el reset del drive. Bits 8 a 15 Reservado. CFW500 | 15...

  • Página 16: P0685 - Referencia De Velocidad Vía Profibus Dp

    Cada bit de este parámetro corresponde al valor deseado para una salida digital. Para que la salida digital correspondiente pueda ser controlada de acuerdo con este contenido, es necesaria que su función sea programada para “Contenido P0695”, en los parámetros P0275 a P0279. CFW500 | 16...

  • Página 17: P0696 - Valor 1 Para Salidas Analógicas

    A través del interfaz de red, escribir en el P0696 el valor deseado para la salida analógica 1, entre 0 y 100  %, de acuerdo con la escala del parámetro. Para la resolución real de la salida, consulte el manual del producto. CFW500 | 17...

  • Página 18: P0740 - Estado De La Comunicación Profibus Dp

    Parametrización ¡NOTA! Para el convertidor de frecuencia CFW500, la salida analógica 3 representa la salida en frecuencia (FO). P0740 – ESTADO DE LA COMUNICACIÓN PROFIBUS DP Rango de 0 = Inactivo Padrón: - Valores: 1 = Error de inicialización de la interfaz Profibus 2 = Offline 3 = Error en los datos de configuración...
  • Página 19 1 = Fabricante Las palabras de control, estado, referencia y velocidad posen valores y funciones específicas del convertidor de frecuencia CFW500. La descripción de cada palabra es hecha en los siguientes parámetros:  P0680: Palabra de estado P0681: Velocidad del motor en 13 bits ...

  • Página 20: P0742 - Lectura #3 Profibus

    área de entrada del maestro de la red. Por ejemplo, caso se desee leer del convertidor de frecuencia CFW500 la corriente del motor en amperio, se debe programar en algún de los parámetros el valor 3, pues el parámetro P0003 es el parámetro que contiene esta información.

  • Página 21: P0918 - Dirección Profibus

    Parametrización Por ejemplo, caso se desee escribir en el convertidor de frecuencia CFW500 la rampa de aceleración, se debe programar en algún de los parámetros el valor 100, pues el parámetro P0100 es el parámetro donde esta información es programada. Vale la pena recordar que el valor escrito de cualquier parámetro es representado con una palabra de 16 bits.

  • Página 22: P0963 - Tasa De Comunicación Profibus

    P0105 y P0220 hasta P0228. Las funciones especificadas en esta palabra siguen el definido por la especificación PROFIdrive. Cada bit de esta palabra representa un comando que puede ser ejecutado en el convertidor de frecuencia. CFW500 | 22...

  • Página 23: P0968 - Palabra De Estado Profidrive

    Profibus DP, cuando el perfil de datos seleccionados en el P0741 fuera PROFIdrive. Las funciones especificadas en esta palabra siguen el definido por la especificación PROFIdrive. Cada bit de esta palabra representa un estado: Bits 15 – 10 Función CFW500 | 23...
  • Página 24 0: Sin alarma. Warning Present 1: Drive con alguna alarma activo. Bit 8 Reservado Bit 9 0: Drive operando en el modo local. Control Requested 1: Drive operando en el modo remoto. Bits 10 a 15 Reservado. CFW500 | 24...

  • Página 25: Operación En La Red Profibus Dp

    La misma programación hecha en el parámetro P0922 también debe ser configurada en el maestro de la red, utilizando una herramienta de configuración del maestro y el archivo GSD del CFW500, seleccionando un de l o s módulos disponibles descritos en el archivo GSD.

  • Página 26: Dirección De Los Datos

    Índice 254 Figura 5.1: Dirección de los Datos Acíclicos 5.2.3 Telegramas DP-V1 para Lectura/Escrita En el protocolo Profibus DP, los telegramas DP-V1 de escrita (DS_Write) y lectura (DS_Read) utilizados para acceder a los parámetros poseen las siguientes estructuras: CFW500 | 26...

  • Página 27: Estructura De Datos Para Acceso A Los Parámetros - Profidrive

    Estructura de Datos para Acceso a los Parámetros – PROFIdrive El convertidor de frecuencia CFW500 ofrece a través de los datos acíclicos el acceso a toda la lista de parámetros del equipo, de acuerdo con la especificación PROFIdrive. Segundo la especificación, el acceso a los parámetros globales es realizado a través de la siguiente dirección:...
  • Página 28 Para parámetros del tipo lista ( ), representa la cantidad de elementos accedidos en el parámetro. Para el convertidor de frecuencia CFW500, solo algunos parámetros definidos por la especificación PROFIdrive poseen este formato, demás parámetros son formados siempre por un único valor, y por lo tanto este campo debe ser colocado en 0 o 1.

  • Página 29: Estructura De Datos Para Acceso A Los Parámetros - Weg

    0018h = número de valores incorrecto 5.2.5 Estructura de Datos para Acceso a los Parámetros – WEG Además de la estructura para acceder a los parámetros de acuerdo con la especificación PROFIdrive, también es posible utilizar una estructura simplificada de acceso a los parámetros, a través de la siguiente dirección: Slot 0.

  • Página 30: A138/F238 - Interfaz Profibus Dp En Modo Clear

    A140/F240 – ERROR DE ACCESO AL MÓDULO PROFIBUS DP Descripción: Indica error en el acceso a los datos del módulo de comunicación Profibus DP. Actuación: Actúa cuando la tarjeta de control del drive no consigue leer las informaciones del módulo de comunicación Profibus DP. CFW500 | 30...
  • Página 31 Verificar si el módulo Profibus DP está correctamente encajado.  Errores de hardware decurrentes, por ejemplo, del manoseo o instalación incorrecta del accesorio pueden  causar este error. Si fuera posible, realizar pruebas substituyendo el accesorio de comunicación. CFW500 | 31...
  • Página 32 WEG Drives & Controls - Automação LTDA. Jaraguá do Sul - SC - Brasil Teléfono 55 (47) 3276-4000 - Fax 55 (47) 3276-4020 São Paulo - SP - Brasil Teléfono 55 (11) 5053-2300 - Fax 55 (11) 5052-4212 automacao@weg.net www.weg.net...
