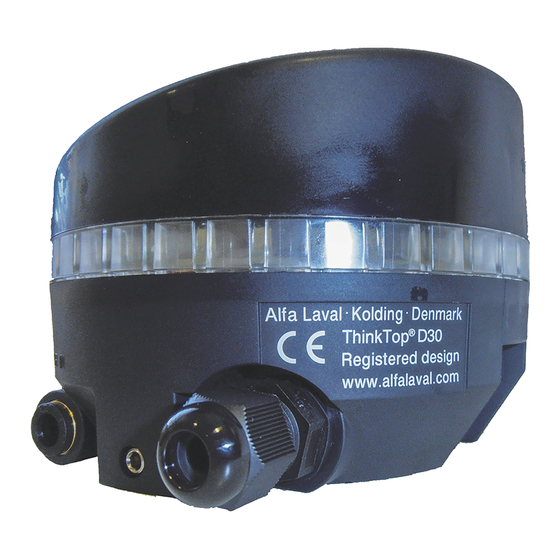

Manual de instrucciones. ® ThinkTop 2064-0000_1 Sistema de sensor patentado Diseño registrado Marca registrada ESE02248-ES4 2017-03 Traducción de las instrucciones originales...
Índice La información contenida a continuación es correcta hasta el momento de su edición, pero puede estar sujeta a cambios sin previo aviso. 1. Declaración de Conformidad de la CE ............2. Seguridad ....................2.1. Información importante ................2.2. Señales de advertencia ................
1 Declaración de Conformidad de la CE Revisión de la Declaración de conformidad 2013-12-03 La empresa denominada Alfa Laval Kolding A/S Nombre de la empresa Albuen 31, DK-6000 Kolding, Dinamarca Dirección +45 79 32 22 00 N.º de teléfono declara por la presente que Unidad superior para indicación y control de...
Lea siempre los datos técnicos en su totalidad. Nunca instale la unidad ThinkTop D30 si la válvula o el relé no se encuentran en una posición segura. Si hay soldaduras cerca de la ThinkTop D30: Establezca siempre una conexión a tierra cerca del área de soldadura.
PLC las señales de presión de aire supervisadas que indican si la válvula tiene o no alimentación. ThinkTop D30 cuenta con un indicador visual de 360 grados del estado de la válvula que se puede ver a distancia y desde cualquier ángulo.
4 Instalación 4.1 Dimensiones del producto 2064-0001_1 Ø 105 mm 4.2 Actuadores compatibles Sí Koltek Sí LKLA-T Sí LKLA Sí Sí SRC émbolo largo i-SSV Sí Unique SSV Sí Unique SSV émbolo largo SSV DN80 (76.1 mm) Presión elevada SSV DN100 (101.6 mm) Presión elevada SMP válvulas Sí...
Apriete de forma cruzada los dos tornillos Allen con cuidado (1,50 Nm). Al colocar la unidad ThinkTop D30 sobre un actuador en horizontal, asegúrese de que la tobera de escape no apunte hacia arriba. La tobera de escape incluye la marca "EX.".
Página 9
4 Instalación Paso 4 Instale el cable en el prensaestopas. NOTA Conexión del cable Prensaestopas: PG7 (cable diám. ø4.0 - ø6.8 mm) Sección transversal del 0.5 mm (AWG 20). conductor recomendada: 2064-0005_1 Si durante la instalación se aflojara demasiado la conexión del prensaestopas a la cabeza de control, debe fijarla con un par de apriete de 1.50 Nm.
4 Instalación 4.4 Información operativa de LED Estado del actuador Información de LED Sin alimentación Verde Con alimentación Amarillo Alarma (presión del aire) Rojo parpadeante...
5 Resolución de problemas Escenarios de error Causa posible Situación Solución Presión de aire insuficiente en el Compruebe el suministro de aire y las conexiones de aire de LED rojo parpadeante actuador. la unidad.
6 Datos técnicos Datos técnicos Generalidades 400 - 700 kPa ( 4-7 bares) Presión de funcionamiento Calidad del aire de suministro Clase 3 ISO 8573-1 Conexiones a presión tubo ø6 mm Temperatura ambiente (en funcionamiento) -10°C a 50°C. Temperatura de almacenamiento (apagado) -15°C a 60°C.
7 Lista de repuestos 7.1 Lista de repuestos 12.1 12.1 2064-0008_1...
Página 15
7 Lista de repuestos Lista de piezas Pos. Cant. Denominación Tapa (inc. prisma y juntas tóricas) Junta tórica Tornillo Allen 12.1 Conexión de aire Prensaestopas PG7 Junta de sección cuadrada...
