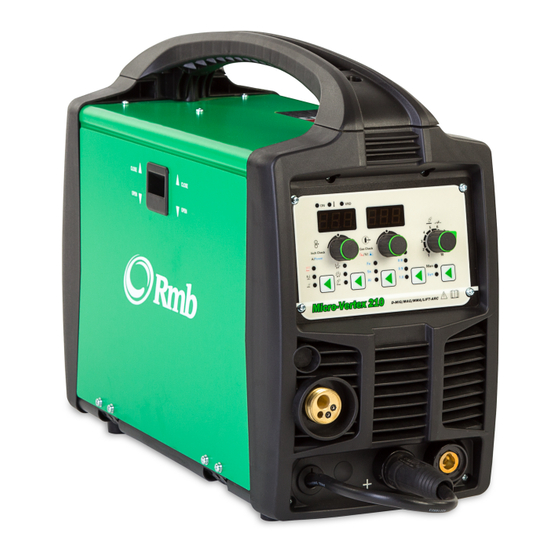

- Página 1 MICRO-VERTEX 210 MANUAL DE USO / ESPAÑOL Este manual debe ser leído atentamente antes de proceder a utilizar este producto.
-
Página 2: Consideraciones Generales
FELICITACIONES POR ADQUIRIR UN EQUIPO RMB, TU ELECCIÓN INTELIGENTE EN SOLDADURA. Los usuarios de los equipos RMB deben asegurar que cualquier persona que trabaje en el equipo o cerca del mismo tome las medidas de precaución de seguridad pertinentes. Las medidas de precaución de seguridad deben satisfacer los requisitos que se aplican a este tipo de equipamiento. - Página 3 -1- CONSIDERACIONES GENERALES SEGURIDAD NO SE ACERQUE AL HUMO. NO se acerque demasiado al arco. ADVERTENCIAS Si es necesario, utilice lentes para poder trabajar a una distancia razonable del arco. LOS CAMPOS ELECTROMAGNÉTICOS PUEDEN SER PELIGROSOS. LEA y ponga en práctica el contenido de las hojas de datos sobre seguridad y el de las etiquetas de El flujo de corriente eléctrica por los conductores...
- Página 4 Además, los materiales pueden calentarse con rapidez. expongan a la radiación del arco ni a las salpicaduras. Evite soldar cerca de conductos hidráulicos. Asegúrese de tener un extintor a la mano. www.soldanet.com www.rmb.com.ar -2- www.rmb.com.ar -3-...
- Página 5 No deje que el electrodo, el soporte del electrodo ni ninguna otra pieza viva desde el punto de vista eléctrico entre en contacto con el tubo. No acerque la cabeza ni la cara a la válvula de salida del tubo cuando abra dicha válvula. www.rmb.com.ar -2- www.rmb.com.ar -4- www.soldanet.com...
- Página 6 (Kg) TIG 15 a 200 A Al recibir una MICRO-VERTEX 210, retire todo el material de embalaje y verifique si hay eventua- les daños que puedan haber ocurrido durante el transporte, verifique si fueron retirados todos los materiales, accesorios, etc. antes de descartar el embalaje. Los reclamos relativos a daños en tránsito deben dirigirse a la Empresa Transportadora.
- Página 7 MICRO-VERTEX 210 PANEL FRONTAL Gas check Estado del equipo: Son 3 indicadores que 2 - Monitor de corriente: En los tres procesos de mostrarán el estado del equipo. soldadura, MIG, TIG y Electrodo. La corriente de soldadura se verá expresada en Amperes.
- Página 8 MICRO-VERTEX 210 PANEL FRONTAL Punteo: En este modo se puede regular el 9) Corriente de soldadura: Con esta perilla se tiempo de punteo, logrando que todos los cor- modifica la corriente de soldadura en los tres dones o puntos de soldadura queden del procesos: MIG, TIG y Electrodos.
- Página 9 MICRO-VERTEX 210 PANEL FRONTAL ¿ QUÉ ES UN EQUIPO SINÉRGICO? La función sinérgica (en modalidad MIG), permite que el operario ajuste los parámetros de corriente (alimentación del alambre) y tensión, a partir de parámetros más intuitivos como: espesor y tipo del material base, diámetro del alambre a utilizar, y/o tipo de gases de pro- tección.
- Página 10 =220V I 1max = 37.8 A I 1eff = 16.9 A 1 - 50/60Hz (220-240V) IP21S Modelo MICRO-VERTEX 210 Intensidad (A) eficaz Corriente continua Intensidad (A) de entrada máxima N° de serie del fabricante Voltaje de entrada (V) Norma europea para equipos de soldadura eléctrica por arco Código internacional de protección...
-
Página 11: Ficha Técnica
MICRO-VERTEX 210 FICHA TÉCNICA Variables unidad Valores Voltaje de alimentación 220 monofásica Frecuencia 50/60 Máxima corriente de entrada 37.8 Valor de potencia Tensión en vacío Factor de servicio 15.5 - 24 Diámetro de alambre Valor de corriente de soldadura 0.6 - 1.0 Corriente máxima de soldadura (MIG) -
Página 12: Técnica De Soldadura
Cada tipo de electrodo necesita un penetración en la misma. Mayor penetración Mayor sobremonta tipo específico de curso de corriente (CA o CC) y en el caso de corriente CC una polaridad específica. www.soldanet.com www.rmb.com.ar -2- www.rmb.com.ar -11-... - Página 13 45° para lograr una penetración controlada. El hecho de que el electrodo sea consumi- ble, hace que el soldador deba compesar el movimiento de avance con un movi- miento (proveniente del codo y el hombro). www.soldanet.com www.rmb.com.ar -2- www.rmb.com.ar -12-...
- Página 14 - zag tansversal permite el escape de los gases con mayor facilidad y evita la porosi- dad en el material depositado. Este movimiento se utiliza para soldar en toda posición. www.soldanet.com www.rmb.com.ar -2- www.rmb.com.ar -13-...
- Página 15 ángulo apropiado. 3. Cambiar de lugar la grampa a tierra 4. Usar un banco de trabajo no magnético. 5. Usar barras de bronce o cobre para separar la pieza del banco. www.soldanet.com www.rmb.com.ar -17- www.rmb.com.ar -2- www.rmb.com.ar -14- www.rmb.com.ar...
- Página 16 4. Evitar la separación excesiva entre piezas. 5. Fijar las piezas adecuadamente. 6. Usar un respaldo enfriador. 7. Adoptar una secuencia de trabajo. 8. Usar electrodos de alta velocidad y moderada penetración. www.soldanet.com www.rmb.com.ar -17- www.rmb.com.ar -2- www.rmb.com.ar -15- www.rmb.com.ar...
-
Página 17: Problemas Y Soluciones
3. Eliminar las tensiones resultantes de la lami nación o conformación antes de soldar. 4. Distribuir la soldadura para que el calenta miento sea uniforme. 5. Inspeccionar la estructura y disponer una secuencia (orden) lógica de trabajo. www.soldanet.com www.rmb.com.ar -17- www.rmb.com.ar -2- www.rmb.com.ar -16- www.rmb.com.ar -19-... - Página 18 2. Usar electrodo adecuado. 3. Evitar un vaivén exagerado. 4. Usar corriente moderada y soldar lentamente. 5. Sostener el electrodo a una distancia prudente del plano vertical al soldar filetes horizontales www.soldanet.com www.rmb.com.ar -17- www.rmb.com.ar -2- www.rmb.com.ar -17- www.rmb.com.ar -19-...
- Página 19 (FLUX). con más frecuencia. MIG/ MAG FCAW www.soldanet.com www.rmb.com.ar -18- -12-...
- Página 20 El opera- dor debe usar los valores de rango de corriente de soldadura como una guía, y finalmente ajus- tar la corriente para adecuarse a la aplicación. www.soldanet.com www.rmb.com.ar -19- -12-...
- Página 21 Valores aproximados para soldadura de acero al carbono con alambre ER70S-6, de 0,8 mm. CHAPA 1,2 mm CHAPA 1,6 mm CHAPA 2 mm AMPERAJE : 45 A AMPERAJE : 60 A AMPERAJE : 80 A VOLTAJE : 15 V VOLTAJE : 16 V VOLTAJE : 17.5 V www.soldanet.com www.rmb.com.ar -20- -12-...
- Página 22 Mantener la inclinación correcta. Torcha con inclinación excesiva hacia un lado. Falta de accesibilidad. Cambiar el diseño de la unión o elegir una boquilla de menor tamaño. www.soldanet.com www.rmb.com.ar -21- -12-...
- Página 23 Dar un movimiento lateral más lento y retener un poco a los lados del cordón. Movimiento lateral muy rápido. Disminuir la velocidad de desplazamiento. Velocidad de desplazamiento excesiva. Mantener la inclinación adecuada de la torcha. Torcha con inclinación excesiva. www.soldanet.com www.rmb.com.ar -22- -12-...
- Página 24 Rodillo muy pequeño. Presión del rodillo de alimentador de Presión de contacto demasiado ligera. alambre. Presión de contacto demasiado fuerte que produce excesivo rozamiento o deforma el alambre. www.soldanet.com www.rmb.com.ar -23- -12-...
- Página 25 Tubo de contacto muy separado del extremo CONTACTO de la tobera. Para cortocircuito. INCORRECTO > 10 - 15 mm > 15 mm 11 a 15 mm Para spray Para globular 5- 8 mm 12-15 20 mm 11 a 15 mm www.rmb.com.ar -24- -12- www.soldanet.com...
-
Página 26: Mantenimiento
3. Remueva la salpicadura adentro de la tobera de gas y número de referencia del equipo así como la descrip- de la punta cada 10 minutos de tiempo de arco o según ción del tipo y el número de referencia del recambio. sea necesario. www.rmb.com.ar -25- -27- www.soldanet.com -12-... - Página 27 Inserte y bloquee los componentes accesorios en el zócalo de conexión únicamente cuando la fuente de alimentación esté apagada. www.soldanet.com www.rmb.com.ar -26-...
-
Página 28: Ángulos De Trabajo Y Dirección De Avance
Electrodo de tungsteno Atmósfera gaseosa Metal Base Baño de fusión Arco eléctrico Ángulos de trabajo y dirección de avance 15 - 20º Torcha (EN) Pinza de masa Varilla de aporte 90º Cordón 20º Material Base Dirección de avance www.soldanet.com www.rmb.com.ar -27- www.rmb.com.ar... -
