Guía de Instalación
Español – Diciembre 2004
Introducción
Esta guía de instalación proporciona instrucciones para
la instalación, puesta en marcha y ajuste del regulador.
Para recibir una copia del manual de instrucciones,
contactar con su oficina local de Fisher o consultar
nuestra página web: www.FISHERregulators.com. En
la sección:
Tipo SR8 manual de instrucciones (form 5787,
D103100X012).
Categorías P.E.D.
Este producto puede ser utilizado como dispositivo
de seguridad de equipos a presión en las siguientes
categorías de la Directiva de Equipos a Presión 97/23/
EC. Puede ser utilizado también fuera de la Directiva
de Equipos a Presión utilizando la (SEP) como figura
en la siguiente tabla:
PRODUCT SIZE
DN 15, 20, y 25 (1/2 thru 1 inch)
DN 40 x 25 y 40 (1-1/2 x 1 y 1-1/2 inch)
Especificaciones
Construcciones Disponibles

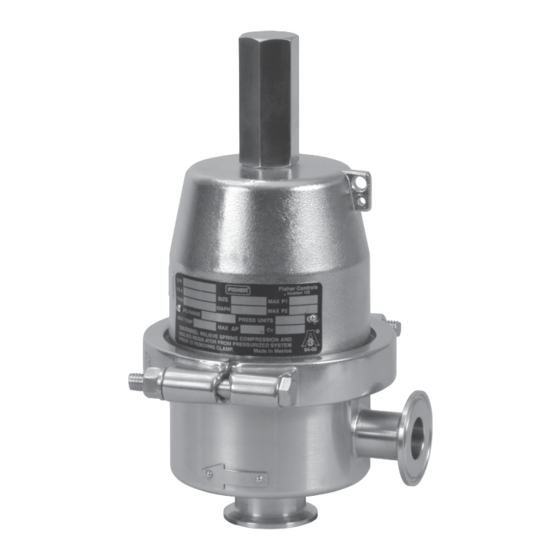

SR8: Regulador de alivio diseñado para aplicaciones
sanitarias... DN 15, 20, 25, y 40 x 25 (1/2, 3/4, 1,
y 1-1/2 x 1 Inch) Estos tamaños de cuerpo son
adecuados para controlar vapor, líquidos y gases,
mientras que el siguiente DN 40 (1-1/2 Inch) es
adecuado para vapor y gases. Conexiones acordes
a Tri-Clamp® sanitary fittings.
Máximas Presiónes de Entrada y de Salida
14,5 bar a 65 °C (210 psig a 150 °F)
12,4 bar a 135 °C (180 psig a 275 °F)
11 bar a 204 °C (160 psig a 400 °F)
Presión de prueba
Todos los componentes han sido probados según
la Directiva 97/23/EC - Anexo 1, Sección 7.4
1. Los límites establecidos de presión y temperatura de esta guía y cualquier estándar o limitación aplicable no de be ser excedido.
CATEGORÍAS
FLUID TYPE
SEP
1
I
(1)
www.FISHERregulators.com
Rangos de Presión de Salida
DN 15 y 20 (1/2 y 3/4 inch): 0,2 a 0,5 bar (2 a
8 psig), 0,4 a 1,7 bar (5 a 25 psig), 0,7 a 3,4 bar
(10 a 50 psig), y 2,4 a 6,9 bar (35 a 100 psig)
DN 25, 40 x 25, y 40 (1, 1-1/2 x 1, y 1-1/2-inch):
0,2 a 0,5 bar (2 a 8 psig), 0,4 a 1,7 bar (5 a
25 psig), 1,0 a 4,8 bar (15 a 70 psig), 1,7 a 6,2 bar
(25 a 90 psig) y 2,4 a 6,9 bar (35 a 100 psig)
Posibilidades de Temperatura
Asiento Metálico (316L SST)
Ethylenepropylene Diaphragm y O-ring:
-28 a 135°C (-20 a 275°F)
316L SST Diaphragm y Teflon/FKM O-ring:
-6 a 204°C (20 a 400°F)
Teflon/FKM Diaphragm y O-ring:
-6 a 204°C (20 a 400°F)
Asiento Blando (PTFE/316L SST)
Ethylenepropylene Diaphragm y O-ring:
-28 a 65°C (-20 a 150°F)
316L SST Diaphragm y Teflon/FKM O-ring:
-6 a 65°C (20 a 150°F)
Teflon/FKM Diaphragm y O-ring:
-6 a 65°C (20 a 150°F)
Instalación
ADVERTENCIA
Solo personal cualificado deberá
instalar o manipular el regulador. Los
reguladores deberán ser instalados o
manipulados de acuerdo con las leyes
y regulaciones internacionales y las
instrucciones Fisher.
Si el regulador ventea fluido al
sistema, nos indica la necesidad de
mantenimiento. Un fallo al retirar el
regulador del servicio puede provocar
una situación peligrosa.
Si el regulador es sobre presurizado
o es instalado donde las condiciones
de servicio excedan los límites dados
Tipo SR8
(1)
(1)
